Trong bối cảnh ngành công nghiệp sản xuất hiện đại, nhựa đã trở thành vật liệu không thể thay thế. Từ những chi tiết nhỏ trong thiết bị điện tử đến các bộ phận lớn của ô tô, sản phẩm nhựa có mặt ở khắp mọi nơi. Vậy, khuôn ép nhựa là gì và tại sao nó được xem là "trái tim" của mọi dây chuyền sản xuất sản phẩm nhựa định hình? Đối với các doanh nghiệp sản xuất số lượng lớn, việc đầu tư vào một bộ khuôn chất lượng cao không chỉ là một lựa chọn, mà là một yêu cầu mang tính sống còn để đảm bảo năng suất và lợi thế cạnh tranh.
1. Hiểu rõ khái niệm khuôn ép nhựa là gì trong quy trình sản xuất công nghiệp

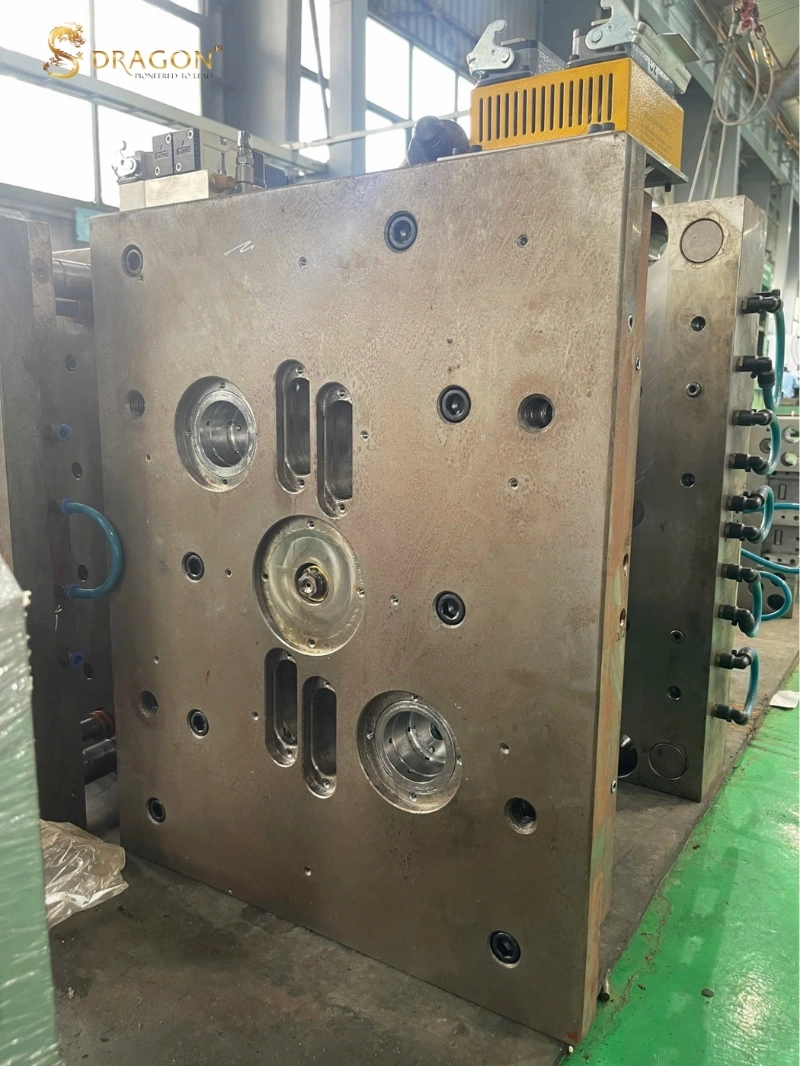

Khái niệm khuôn ép nhựa là gì trong quy trình sản xuất công nghiệp
Để vận hành hiệu quả và tối ưu hóa sản xuất, việc đầu tiên là nắm vững định nghĩa và nguyên lý cốt lõi của công cụ này. Đây là nền tảng kiến thức cơ bản cho bất kỳ nhà quản lý sản xuất hay kỹ sư vận hành nào.
1.1. Định nghĩa kỹ thuật về khuôn ép nhựa
Khuôn ép nhựa, hay còn gọi là khuôn phun ép nhựa, là một cụm linh kiện cơ khí chính xác được chế tạo nhằm mục đích tạo hình sản phẩm nhựa thông qua phương pháp ép phun. Về bản chất, đây là một công cụ chuyên dụng, được thiết kế để chuyển hóa vật liệu nhựa ở trạng thái nóng chảy thành các sản phẩm nhựa định hình có hình dáng, kích thước, và độ bóng bề mặt theo đúng yêu cầu kỹ thuật đặt ra. Mỗi bộ khuôn là một sản phẩm kỹ thuật độc nhất, được thiết kế riêng cho một loại sản phẩm cụ thể.
1.2. Nguyên lý vận hành cơ bản của khuôn dùng để ép nhựa
Nguyên lý hoạt động của một khuôn dùng để ép nhựa tuân theo một chu trình khép kín và lặp lại với tốc độ cao. Quá trình này có thể được tóm tắt qua các bước chính:
- Kẹp khuôn: Hai nửa khuôn (khuôn tĩnh và khuôn động) được kẹp chặt lại với nhau bằng một lực kẹp cực lớn từ máy ép nhựa.
- Phun nhựa: Nguyên liệu nhựa dạng hạt được gia nhiệt trong trục vít của máy ép cho đến khi nóng chảy hoàn toàn. Sau đó, dòng nhựa lỏng được phun vào lòng khuôn dưới áp suất rất cao.
- Làm nguội: Hệ thống làm nguội bên trong khuôn sẽ nhanh chóng hạ nhiệt độ của nhựa, giúp nó đông đặc và định hình theo đúng biên dạng của lòng khuôn. Giai đoạn này chiếm phần lớn thời gian trong một chu kỳ ép.
- Mở khuôn và đẩy sản phẩm: Sau khi nhựa đã đủ cứng, máy ép sẽ mở khuôn ra. Hệ thống đẩy của khuôn sẽ hoạt động để tách sản phẩm hoàn chỉnh ra khỏi khuôn.
Quy trình này diễn ra liên tục với chu kỳ chỉ từ vài giây đến vài phút, cho phép sản xuất hàng loạt sản phẩm với độ đồng nhất gần như tuyệt đối.
2. Cấu tạo chi tiết của một bộ khuôn dùng để ép nhựa tiêu chuẩn

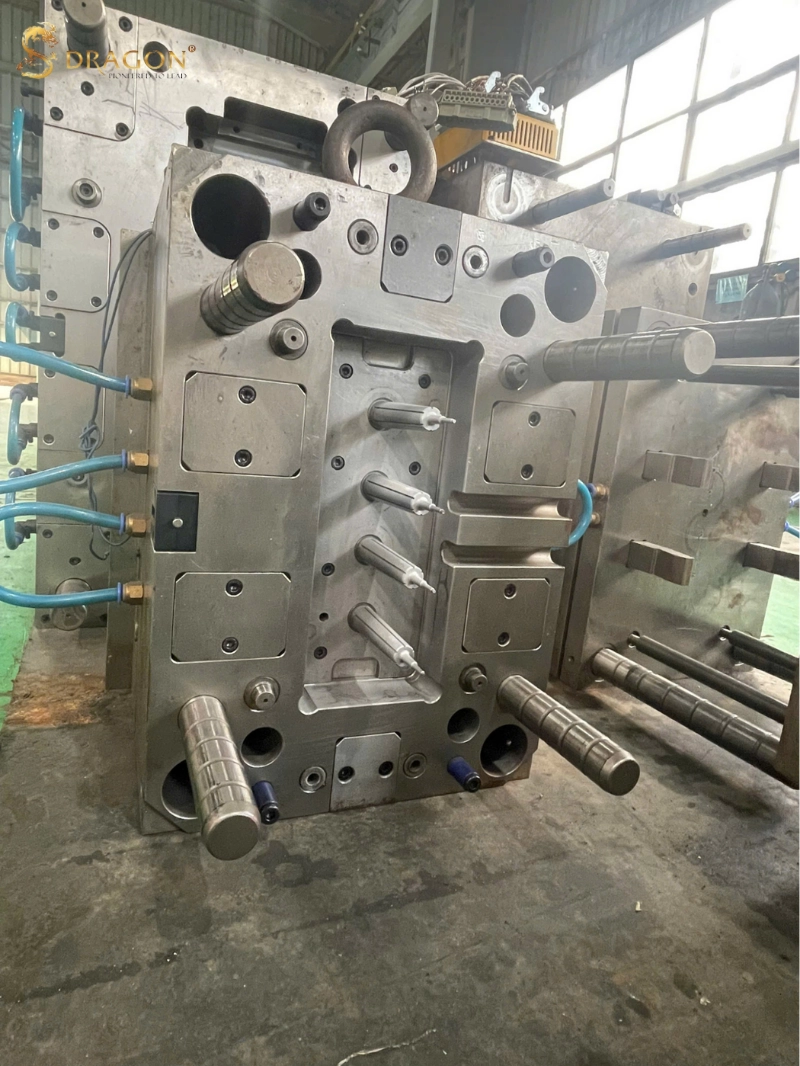

Cấu tạo chi tiết của một bộ khuôn dùng để ép nhựa tiêu chuẩn
Một bộ khuôn ép nhựa hoàn chỉnh là một hệ thống phức tạp, bao gồm hàng trăm linh kiện được lắp ráp với nhau. Dưới đây là các hệ thống chính cấu thành nên một bộ khuôn tiêu chuẩn:
- Hệ thống lòng khuôn và lõi khuôn: Đây là hai thành phần quan trọng nhất, trực tiếp tạo ra hình dáng của sản phẩm. Lòng khuôn quyết định hình dạng bề mặt bên ngoài, trong khi lõi khuôn định hình cấu trúc bên trong. Độ chính xác và chất lượng bề mặt của cavity và core sẽ quyết định trực tiếp đến chất lượng và tính thẩm mỹ của sản phẩm cuối cùng.
- Hệ thống dẫn hướng và định vị: Bao gồm các chốt dẫn hướng, bạc dẫn hướng, có nhiệm vụ đảm bảo hai nửa khuôn luôn được lắp ghép với nhau một cách chính xác tuyệt đối trong mỗi chu kỳ đóng/mở. Sai lệch ở hệ thống này có thể gây hỏng hóc nghiêm trọng cho cả khuôn và máy ép.
- Hệ thống kênh dẫn nhựa: Là đường dẫn để đưa nhựa nóng chảy từ vòi phun của máy ép vào các lòng khuôn. Hệ thống này bao gồm cuống phun (sprue), kênh dẫn chính và kênh dẫn phụ.
- Hệ thống làm nguội: Gồm các đường ống dẫn nước hoặc dầu được bố trí khoa học xung quanh lòng khuôn và lõi khuôn. Theo các nghiên cứu trong ngành polymer, ví dụ như các phân tích của Đại học Massachusetts Lowell, hệ thống làm nguội có thể chiếm tới 70-80% thời gian của một chu kỳ ép. Do đó, việc thiết kế tối ưu hệ thống này là yếu tố then chốt để tăng năng suất và giảm chi phí sản xuất.
- Hệ thống đẩy sản phẩm: Bao gồm các chốt đẩy, tấm đẩy và lò xo hồi. Sau khi sản phẩm đã được làm nguội, hệ thống này sẽ tác động một lực để đẩy sản phẩm ra khỏi khuôn một cách an toàn, không gây biến dạng hay trầy xước.
Xem thêm: Các Loại Khuôn Ép Nhựa Phổ Biến Hiện Nay
3. Phân loại các dòng khuôn ép nhựa phổ biến

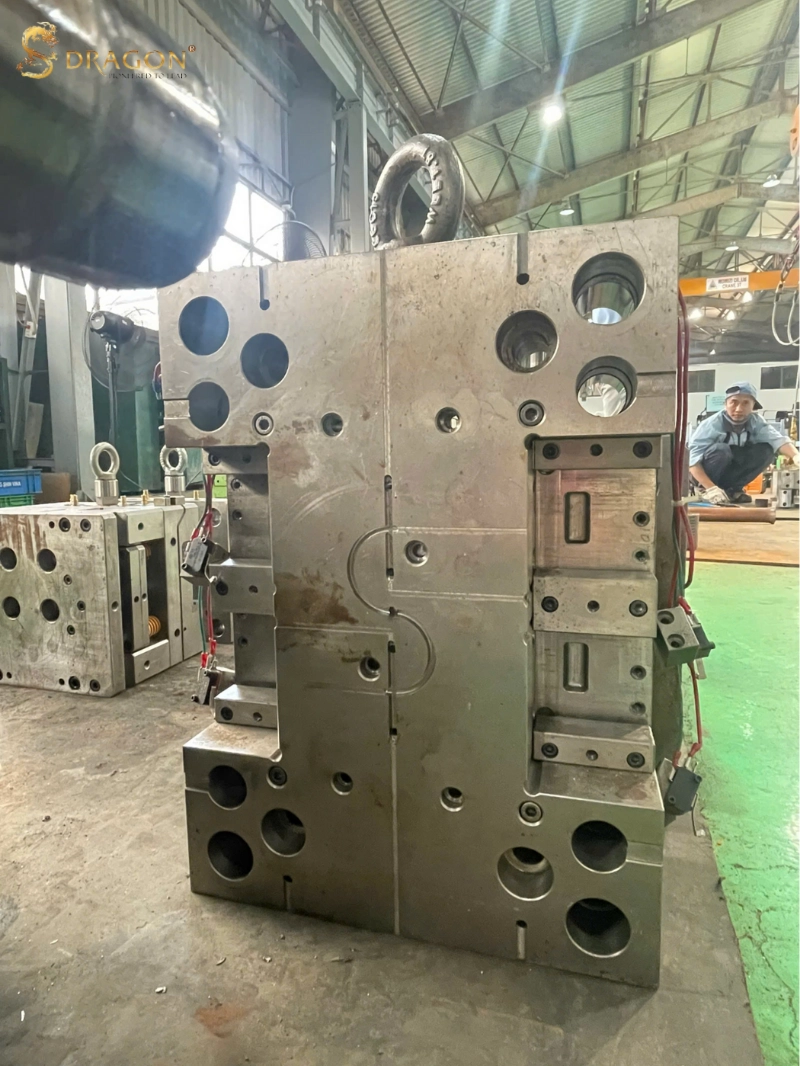

Phân loại các dòng khuôn ép nhựa phổ biến
Tùy thuộc vào độ phức tạp của sản phẩm, sản lượng yêu cầu và ngân sách đầu tư, các doanh nghiệp có thể lựa chọn các loại khuôn khác nhau. Việc lựa chọn đúng loại khuôn là bước đầu tiên để tối ưu hóa quy trình sản xuất khuôn ép nhựa.
- Khuôn hai tấm: Đây là loại khuôn có cấu tạo đơn giản và phổ biến nhất, chi phí chế tạo thấp. Khuôn chỉ có một mặt phân khuôn. Sản phẩm và kênh dẫn nhựa dính liền với nhau và được lấy ra cùng lúc. Loại khuôn này phù hợp cho các sản phẩm không yêu cầu cao về thẩm mỹ tại vị trí cổng vào nhựa.
- Khuôn ba tấm: Có cấu tạo phức tạp hơn với hai mặt phân khuôn, cho phép hệ thống kênh dẫn nhựa được tự động tách rời khỏi sản phẩm ngay trong quá trình mở khuôn. Giải pháp này giúp tiết kiệm thời gian và nhân công cắt bỏ cuống phun, rất lý tưởng cho sản xuất tự động hóa quy mô lớn.
- Khuôn kênh dẫn nóng: Đây là giải pháp gia công khuôn ép nhựa cao cấp. Hệ thống kênh dẫn được gia nhiệt liên tục để giữ cho nhựa luôn ở trạng thái nóng chảy, không bị đông đặc. Ưu điểm vượt trội là loại bỏ hoàn toàn phế liệu từ kênh dẫn, tiết kiệm nguyên vật liệu, rút ngắn thời gian chu kỳ ép (thường từ 15-30%) và cải thiện chất lượng bề mặt sản phẩm.
- Khuôn nhiều lòng khuôn: Là loại khuôn được thiết kế để tạo ra nhiều sản phẩm giống hệt nhau trong cùng một lần ép. Ví dụ, một bộ khuôn có thể có 4, 8, 16, hoặc thậm chí 64 lòng khuôn. Đây là giải pháp bắt buộc đối với các đơn hàng yêu cầu sản lượng hàng triệu sản phẩm mỗi năm, như nắp chai, linh kiện y tế dùng một lần.
4. Tại sao gia công khuôn ép nhựa chính xác cao là yếu tố sống còn?

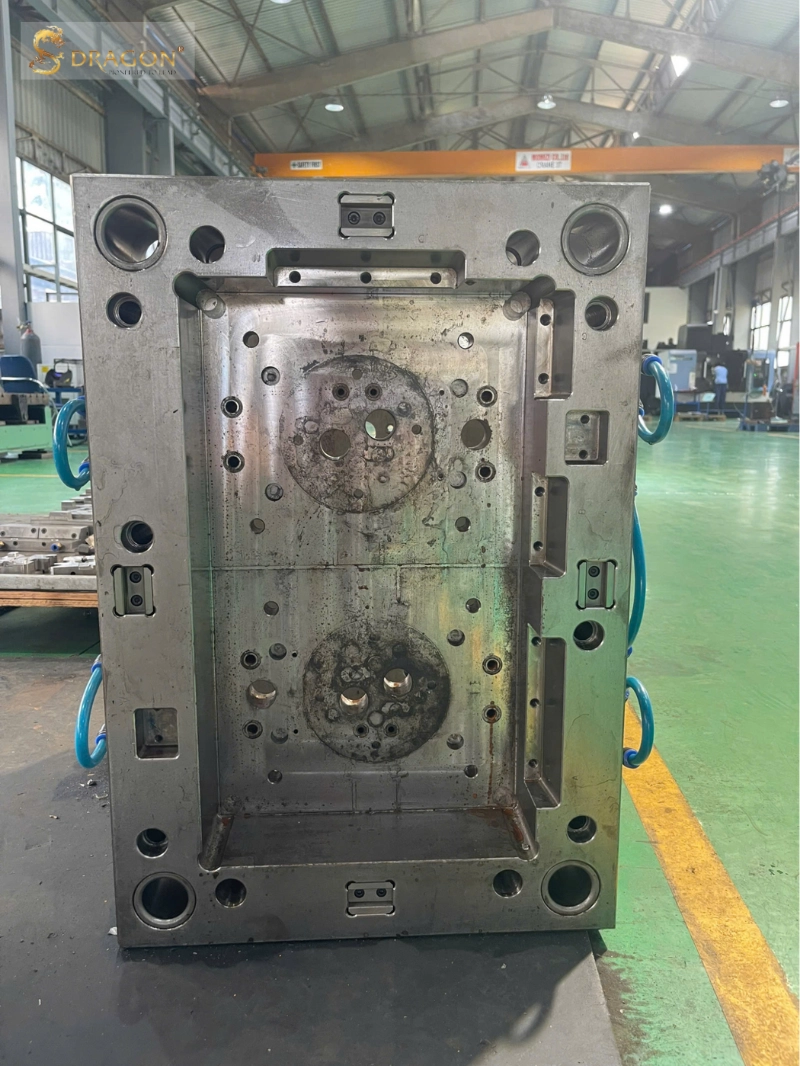

Tại sao gia công khuôn ép nhựa chính xác cao là yếu tố sống còn?
Đầu tư vào gia công khuôn ép nhựa chính xác cao không phải là một khoản chi phí, mà là một khoản đầu tư chiến lược quyết định sự thành bại của một dự án sản xuất hàng loạt.
4.1. Đảm bảo sự đồng nhất cho đơn hàng số lượng lớn
Khi sản xuất hàng triệu sản phẩm, một sai lệch nhỏ ở khuôn, dù chỉ là 0.01mm, cũng sẽ dẫn đến hàng loạt sản phẩm lỗi, không lắp ráp được hoặc không đạt tiêu chuẩn chất lượng.
Một bộ khuôn ép nhựa chính xác cao giúp duy trì dung sai kỹ thuật chặt chẽ, đảm bảo mọi sản phẩm xuất xưởng đều giống hệt nhau, từ chiếc đầu tiên đến chiếc thứ một triệu. Điều này giúp giảm tỷ lệ phế phẩm, tiết kiệm chi phí và giữ vững uy tín thương hiệu.
4.2. Tối ưu hóa chi phí vận hành và tuổi thọ khuôn
Tuổi thọ khuôn là một chỉ số kinh tế quan trọng. Một bộ khuôn được gia công từ các loại thép làm khuôn chuyên dụng (như P20, 2344, S136) và được xử lý nhiệt đúng tiêu chuẩn có thể hoạt động ổn định từ 500.000 đến hơn 2.000.000 chu kỳ ép.
Việc đầu tư ban đầu vào một bộ khuôn chất lượng cao sẽ giúp doanh nghiệp tránh được chi phí bảo trì, sửa chữa thường xuyên và nguy cơ gián đoạn sản xuất do hỏng khuôn đột ngột.
4.3. Nâng cao tính thẩm mỹ và giá trị thương mại của sản phẩm
Bề mặt sản phẩm nhựa có đạt độ bóng gương (theo tiêu chuẩn SPI A-1) hay không, các đường phân khuôn có sắc nét và tinh xảo hay không, tất cả đều phụ thuộc vào công nghệ gia công khuôn.
Một bộ khuôn được gia công bằng máy CNC 5 trục, máy xung điện (EDM) hiện đại sẽ tạo ra những sản phẩm có tính thẩm mỹ vượt trội, không có bavia hay khuyết tật bề mặt, từ đó nâng cao giá trị thương mại và sức cạnh tranh trên thị trường.
5. SDragon – Đơn vị gia công khuôn ép nhựa quy mô lớn và chính xác hàng đầu

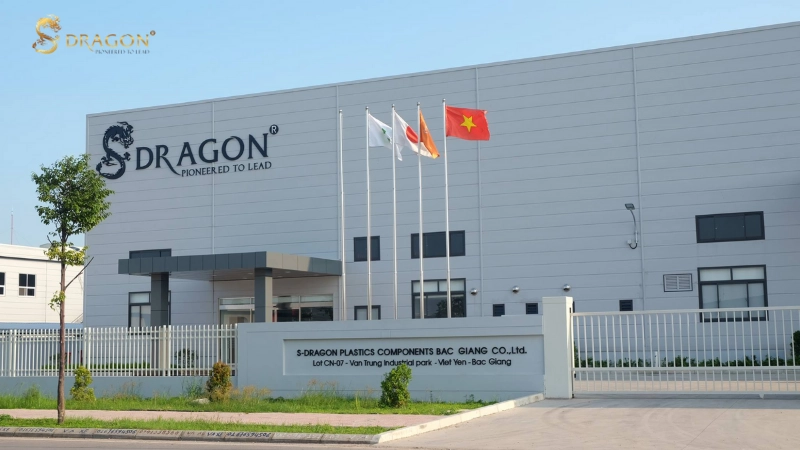

SDragon – Đơn vị gia công khuôn ép nhựa quy mô lớn và chính xác hàng đầu
Hiểu được tầm quan trọng đó, SDragon đã xây dựng năng lực sản xuất khuôn ép nhựa quy mô công nghiệp, đáp ứng những tiêu chuẩn kỹ thuật khắt khe nhất từ các đối tác trong và ngoài nước.
5.1. Năng lực sản xuất và hệ thống trang thiết bị hiện đại
SDragon sở hữu hệ thống máy phay CNC, máy xung điện EDM, máy cắt dây và máy mài chính xác cao được nhập khẩu từ Nhật Bản và Đức. Năng lực này cho phép chúng tôi gia công những bộ khuôn phức tạp với dung sai dưới 0.01mm. Chúng tôi tập trung vào các dự án sản xuất khuôn ép nhựa công nghiệp, đòi hỏi sự chính xác, độ bền và tiến độ giao hàng nghiêm ngặt.
5.2. Quy trình kiểm soát chất lượng nghiêm ngặt cho đơn hàng sỉ
Mỗi bộ khuôn tại SDragon đều phải trải qua một quy trình kiểm soát chất lượng chặt chẽ, từ khâu phân tích thiết kế (DFM) đến thử nghiệm khuôn (Mold Trial) và kiểm tra mẫu sản phẩm đầu tiên (FAI). Chúng tôi cam kết đồng hành cùng doanh nghiệp trong việc tối ưu hóa thông số ép, đảm bảo khuôn vận hành ổn định để đáp ứng sản lượng từ 10.000 đến hơn 1.000.000 sản phẩm mỗi năm.
Ví dụ minh họa: SDragon đã thực hiện thành công dự án gia công khuôn cho vỏ thiết bị điện tử xuất khẩu sang thị trường EU. Yêu cầu đặt ra là dung sai lắp ráp dưới 0.02mm, bề mặt đạt độ bóng cao và khuôn phải có tuổi thọ tối thiểu 1.000.000 chu kỳ ép. Bộ khuôn do SDragon chế tạo đã vận hành liên tục 24/7 trong hơn 2 năm mà không gặp sự cố kỹ thuật lớn, giúp khách hàng đảm bảo sản lượng và tiến độ xuất khẩu.
Như vậy, câu hỏi khuôn ép nhựa là gì không chỉ dừng lại ở một định nghĩa kỹ thuật, mà còn mở ra vai trò chiến lược của nó như một tài sản sản xuất cốt lõi. Một bộ khuôn dùng để ép nhựa được đầu tư bài bản và gia công chính xác là nền tảng vững chắc cho việc tối ưu hóa chi phí, đảm bảo chất lượng đồng nhất và nâng cao lợi nhuận cho doanh nghiệp trong dài hạn.
Để thảo luận chi tiết về giải pháp sản xuất khuôn ép nhựa và tối ưu hóa cho dự án sản xuất hàng loạt của doanh nghiệp, hãy liên hệ trực tiếp với đội ngũ kỹ sư của SDragon để nhận được sự tư vấn chuyên sâu nhất.
