Trong bối cảnh ngành công nghiệp ép nhựa hiện đại đòi hỏi tốc độ, độ chính xác và hiệu quả chi phí ngày càng cao, việc lựa chọn công nghệ chế tạo khuôn phù hợp đóng vai trò quyết định. Đối với các dự án sản xuất quy mô lớn, khuôn hot runner đã chứng tỏ là một bước tiến công nghệ không thể thiếu, giúp doanh nghiệp giải quyết triệt để các bài toán về năng suất và chất lượng sản phẩm.
1. Hiểu rõ khuôn hot runner là gì và nguyên lý vận hành cốt lõi
Hiểu rõ khuôn hot runner là gì và nguyên lý vận hành cốt lõi
Để khai thác tối đa hiệu quả, việc đầu tiên là phải hiểu rõ bản chất kỹ thuật của hệ thống này.
1.1 Định nghĩa kỹ thuật về hệ thống khuôn hot runner
Về mặt kỹ thuật, khuôn hot runner là gì? Đây là một hệ thống khuôn ép nhựa chính xác sử dụng một bộ gia nhiệt tích hợp để duy trì nhựa trong các kênh dẫn luôn ở trạng thái nóng chảy trong suốt quá trình ép. Điều này tạo ra sự khác biệt cơ bản so với khuôn kênh dẫn lạnh (cold runner) truyền thống, nơi nhựa trong kênh dẫn sẽ đông đặc lại cùng với sản phẩm và tạo ra cuống nhựa phế liệu. Hệ thống kênh dẫn nóng đảm bảo nhựa được đưa đến lòng khuôn một cách trực tiếp và hiệu quả nhất.
1.2 Nguyên lý hoạt động của dòng nhựa trong khuôn
Nguyên lý vận hành của khuôn hot runner dựa trên việc kiểm soát nhiệt độ một cách nghiêm ngặt. Nhựa nóng chảy từ vòi phun của máy ép nhựa sẽ được dẫn vào một bộ phận trung tâm gọi là bộ điều phối nhựa. Tại đây, nhiệt độ được duy trì ổn định để giữ nhựa ở trạng thái lỏng, sau đó được phân phối qua các vòi phun nóng (hot nozzles) để điền đầy trực tiếp vào lòng khuôn. Toàn bộ quá trình này diễn ra mà không có giai đoạn làm nguội trung gian cho kênh dẫn, giúp dòng chảy nhựa luôn đồng nhất và áp suất phun được bảo toàn.

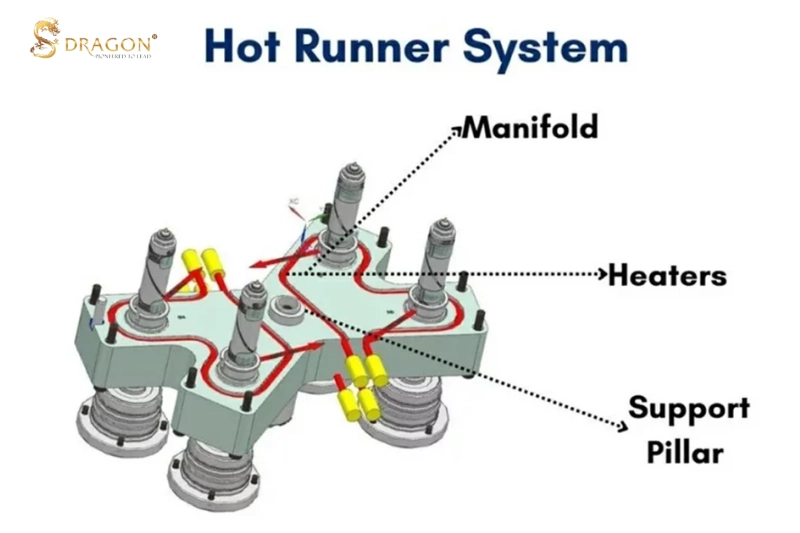

2. Cấu tạo chi tiết của một hệ thống khuôn hot runner tiêu chuẩn công nghiệp
Cấu tạo chi tiết của một hệ thống khuôn hot runner tiêu chuẩn công nghiệp
Độ chính xác và ổn định của một khuôn hot runner phụ thuộc vào sự phối hợp của các thành phần cốt lõi sau:
2.1 Bộ điều phối nhựa
Được xem là "trái tim" của hệ thống kênh dẫn nóng, manifold có nhiệm vụ phân phối nhựa nóng chảy từ kênh dẫn chính đến các vòi phun khác nhau một cách đồng đều. Cấu trúc của manifold phải được thiết kế và gia công khuôn mẫu với độ chính xác cực cao để đảm bảo cân bằng dòng chảy, đặc biệt quan trọng đối với các loại khuôn đa lòng. Vật liệu chế tạo manifold thường là các loại thép công cụ có khả năng chịu nhiệt và áp suất cao, được xử lý nhiệt để tăng độ bền.
2.2 Vòi phun nóng
Vòi phun nóng là bộ phận tiếp xúc cuối cùng trước khi nhựa đi vào lòng khuôn. Có hai loại chính:
- Vòi phun mở: Loại cơ bản, cho phép dòng nhựa chảy tự do. Phù hợp với các loại nhựa không nhạy cảm với nhiệt và không yêu cầu cao về thẩm mỹ tại vị trí cổng vào.
- Vòi phun kim van: Sử dụng một kim van điều khiển bằng khí nén hoặc thủy lực để đóng/mở cổng phun một cách chính xác. Giải pháp này mang lại khả năng kiểm soát dòng chảy tuyệt đối, loại bỏ các lỗi như tươm nhựa, để lại vết cổng phun cực nhỏ và đẹp, lý tưởng cho các sản phẩm yêu cầu bề mặt hoàn hảo.
2.3 Bộ điều khiển nhiệt độ
Đây là "hệ thần kinh" của toàn bộ hệ thống, bao gồm các cảm biến nhiệt đặt tại manifold và vòi phun, kết nối với một bộ điều khiển trung tâm. Nhiệm vụ của nó là giám sát và duy trì nhiệt độ tại từng điểm với sai số cực nhỏ (thường là ±1°C). Việc kiểm soát nhiệt độ không chính xác có thể dẫn đến nhựa bị cháy (quá nhiệt) hoặc đông đặc một phần (quá nguội), gây ra các lỗi nghiêm trọng cho sản phẩm.
Xem thêm: Các Loại Khuôn Ép Nhựa Phổ Biến Hiện Nay
3. Lợi ích chiến lược khi sử dụng khuôn hot runner cho sản xuất số lượng lớn
Lợi ích chiến lược khi sử dụng khuôn hot runner cho sản xuất số lượng lớn
Việc đầu tư vào công nghệ này mang lại những lợi thế cạnh tranh rõ rệt cho doanh nghiệp sản xuất linh kiện nhựa.
- Tiết kiệm nguyên liệu tuyệt đối: Lợi ích lớn nhất là loại bỏ hoàn toàn cuống nhựa. Điều này đồng nghĩa với việc không có nguyên liệu phế phẩm, giúp doanh nghiệp cắt giảm trực tiếp chi phí vật tư và chi phí xử lý/tái chế.
- Rút ngắn chu kỳ sản xuất: Vì không cần thời gian chờ cuống nhựa nguội và không tốn công đoạn cắt bỏ cuống nhựa, chu kỳ ép được rút ngắn đáng kể. Một nghiên cứu của Hiệp hội Kỹ sư Nhựa chỉ ra rằng việc loại bỏ kênh dẫn lạnh có thể giảm chu kỳ ép từ 15% đến 30% tùy thuộc vào sản phẩm.
- Nâng cao chất lượng bề mặt sản phẩm: Áp suất phun được truyền trực tiếp và ổn định hơn, giúp giảm thiểu các khuyết tật phổ biến như vết lõm, bọt khí, và giảm ứng suất dư bên trong sản phẩm. Điều này đặc biệt quan trọng đối với các chi tiết quang học hoặc các sản phẩm yêu cầu độ thẩm mỹ cao.
- Tự động hóa hoàn toàn: Sản phẩm sau khi ép không còn dính cuống nhựa, cho phép robot gắp sản phẩm và chuyển thẳng đến dây chuyền lắp ráp hoặc đóng gói. Điều này là yếu tố then chốt để xây dựng một nhà máy thông minh, tự động hóa 100%.
Ví dụ minh họa: Giả định một dự án sản xuất linh kiện nhựa với 1 triệu sản phẩm, mỗi sản phẩm có cuống nhựa nặng 2 gram. Việc sử dụng khuôn hot runner sẽ tiết kiệm được 2.000 kg nhựa nguyên sinh. Nếu chu kỳ ép giảm được 3 giây, tổng thời gian sản xuất sẽ giảm được 3 triệu giây (hơn 830 giờ máy), mang lại lợi ích kinh tế khổng lồ.

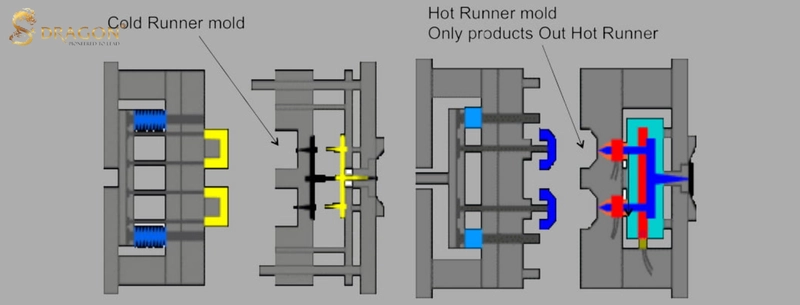

4. So sánh kinh tế giữa khuôn hot runner và khuôn cold runner truyền thống
So sánh kinh tế giữa khuôn hot runner và khuôn cold runner truyền thống
Quyết định đầu tư vào khuôn hot runner hay khuôn cold runner là một bài toán kinh tế cần được phân tích cẩn trọng giữa chi phí đầu tư và hiệu quả vận hành.
4.1 Bài toán chi phí đầu tư ban đầu (CAPEX)
Không thể phủ nhận rằng chi phí chế tạo một khuôn hot runner cao hơn đáng kể so với khuôn cold runner. Nguyên nhân đến từ cấu tạo phức tạp, yêu cầu các linh kiện chuyên dụng (manifold, nozzle, bộ điều khiển nhiệt) và quy trình gia công khuôn mẫu có độ chính xác cao hơn. Tuy nhiên, đây nên được xem là một khoản đầu tư chiến lược, không phải là một chi phí đơn thuần.
4.2 Hiệu quả vận hành dài hạn (OPEX)
Hiệu quả thực sự của khuôn hot runner được thể hiện qua chi phí vận hành. Với các đơn hàng có sản lượng lớn (thường từ 100.000 sản phẩm trở lên), chi phí tiết kiệm được từ nguyên liệu, thời gian máy và nhân công sẽ nhanh chóng bù đắp cho chi phí đầu tư ban đầu. Chi phí trên mỗi đơn vị sản phẩm khi sử dụng khuôn hot runner sẽ thấp hơn đáng kể, giúp doanh nghiệp đạt được điểm hòa vốn nhanh và tối đa hóa lợi nhuận trong dài hạn.
5. SDragon – Đối tác gia công khuôn hot runner chính xác cao cho doanh nghiệp
SDragon – Đối tác gia công khuôn hot runner chính xác cao cho doanh nghiệp
Tại SDragon, chúng tôi hiểu rằng chất lượng của khuôn mẫu là nền tảng cho sự thành công của dây chuyền sản xuất khuôn ép nhựa. Chúng tôi tự hào là đối tác tin cậy, mang đến các giải pháp khuôn mẫu vượt trội.
- Năng lực sản xuất quy mô lớn: SDragon chuyên đảm nhận các dự án khuôn hot runner đa lòng phức tạp, phục vụ các đơn hàng có sản lượng từ hàng trăm nghìn đến hàng triệu sản phẩm mỗi năm.
- Độ chính xác cơ khí tuyệt đối: Chúng tôi đầu tư vào hệ thống máy phay CNC 5 trục, máy cắt dây và máy xung điện EDM hiện đại nhất từ Nhật Bản và Đức, đảm bảo dung sai gia công ở mức micron (μm) cho các chi tiết khuôn quan trọng.
- Giải pháp tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của SDragon sẽ làm việc chặt chẽ với khách hàng, thực hiện các phân tích mô phỏng dòng chảy để tối ưu hóa thiết kế, đảm bảo hệ thống kênh dẫn nóng hoạt động hiệu quả và ổn định.
- Dịch vụ hậu mãi chuyên nghiệp: Chúng tôi cam kết đồng hành cùng doanh nghiệp với chế độ bảo trì định kỳ và hỗ trợ kỹ thuật nhanh chóng, đảm bảo dây chuyền sản xuất của khách hàng luôn vận hành thông suốt.
Khuôn hot runner không còn là một lựa chọn xa xỉ mà đã trở thành một khoản đầu tư chiến lược, mang lại lợi thế cạnh tranh bền vững trong ngành sản xuất khuôn ép nhựa hiện đại. Công nghệ này giúp tối ưu hóa toàn diện từ chi phí nguyên vật liệu, thời gian sản xuất đến chất lượng thành phẩm.
Với năng lực và kinh nghiệm đã được khẳng định, SDragon là lựa chọn hàng đầu cho các doanh nghiệp đang tìm kiếm một đối tác có khả năng cung cấp giải pháp khuôn ép nhựa chính xác cao, bền bỉ và hiệu quả kinh tế. Để tìm hiểu sâu hơn về cách ứng dụng công nghệ này vào dự án cụ thể của doanh nghiệp, hãy liên hệ với đội ngũ kỹ sư của chúng tôi để nhận được sự tư vấn chuyên sâu nhất.
