Trong nền công nghiệp sản xuất hiện đại, gia công cơ khí chính xác là xương sống quyết định chất lượng và hiệu suất của mọi sản phẩm. Trong đó, phay là một trong những phương pháp gia công cắt gọt kim loại không thể thiếu, đóng vai trò then chốt trong việc tạo hình các chi tiết khuôn mẫu phức tạp. Vậy, gia công phay là gì và tại sao nó lại là yếu tố sống còn trong sản xuất khuôn ép nhựa quy mô lớn? Tại SDragon, chúng tôi ứng dụng công nghệ phay tiên tiến như một công cụ chiến lược để đáp ứng các đơn hàng sản xuất hàng loạt với độ chính xác tuyệt đối.
1. Khái niệm gia công phay là gì và nguyên lý hoạt động cơ bản
Khái niệm gia công phay là gì và nguyên lý hoạt động cơ bản
Để hiểu rõ vai trò của phay trong chuỗi sản xuất, trước hết cần nắm vững định nghĩa và cơ chế kỹ thuật của phương pháp này.
1.1 Định nghĩa kỹ thuật về gia công phay
Khái niệm gia công phay được định nghĩa là một phương pháp gia công cắt gọt có phoi, trong đó chuyển động chính là chuyển động quay tròn của dụng cụ cắt (dao phay) và chuyển động chạy dao là chuyển động tịnh tiến của phôi (hoặc của dao). Sự kết hợp đồng thời của hai chuyển động này tạo ra quá trình bóc tách vật liệu. Đây là kỹ thuật nền tảng để tạo ra các bề mặt phẳng, rãnh, bậc, hốc và các biên dạng phức tạp trên phôi thép làm khuôn, là câu trả lời cốt lõi cho câu hỏi gia công phay là gì.
1.2 Cơ chế hình thành bề mặt gia công
Quá trình cắt gọt xảy ra khi các lưỡi cắt sắc bén của dao phay tiếp xúc và đi sâu vào bề mặt vật liệu. Dưới tác động của lực cắt, một lớp kim loại (được gọi là phoi) bị tách ra khỏi phôi, để lại bề mặt đã được gia công. Chất lượng bề mặt, bao gồm độ nhám và độ chính xác kích thước, phụ thuộc trực tiếp vào các yếu tố như tốc độ quay của dao, tốc độ tiến của phôi, độ sâu mỗi lớp cắt và hình dáng hình học của lưỡi cắt.
1.3 Vai trò của phay trong chế tạo khuôn mẫu chính xác cao
Trong sản xuất khuôn ép nhựa, phay không chỉ là một công đoạn mà là yếu tố quyết định đến sự thành bại của sản phẩm. Một bộ khuôn được gia công cơ khí chính xác bằng phương pháp phay sẽ đảm bảo:
- Độ chính xác lắp ghép: Các nửa khuôn phải khớp với nhau một cách hoàn hảo với dung sai cực nhỏ, thường là dưới 0.01mm, để ngăn chặn hiện tượng bavia (nhựa thừa) trên sản phẩm.
- Chất lượng bề mặt sản phẩm: Bề mặt lòng khuôn được phay với độ bóng cao sẽ tạo ra sản phẩm nhựa có tính thẩm mỹ tương ứng, không cần các công đoạn xử lý bề mặt tốn kém sau này.
- Tính năng kỹ thuật: Các chi tiết phức tạp như rãnh thoát khí, kênh dẫn nhựa, hay các chốt định vị đều được tạo hình chính xác nhờ các phương pháp gia công phay chuyên dụng, đảm bảo chu trình ép nhựa diễn ra ổn định và hiệu quả.
2. Các phương pháp gia công phay phổ biến trong sản xuất công nghiệp

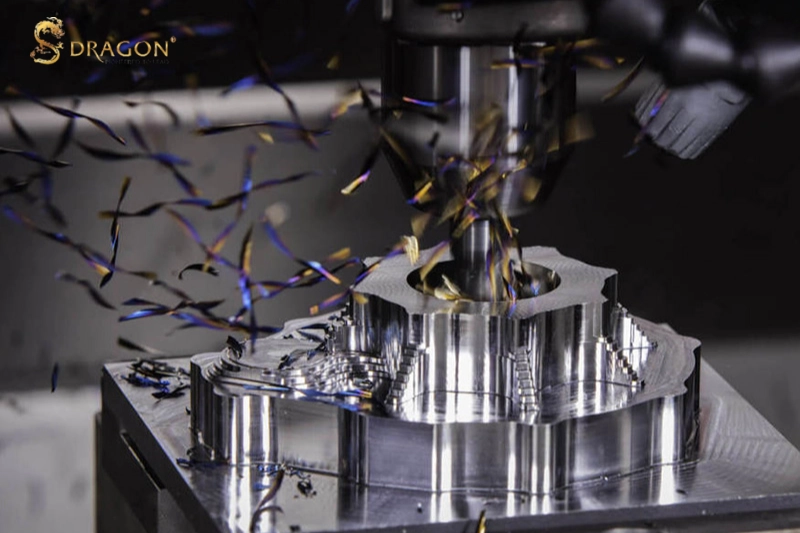

Các phương pháp gia công phay phổ biến trong sản xuất công nghiệp
Tùy thuộc vào hình dạng và yêu cầu kỹ thuật của chi tiết, SDragon áp dụng linh hoạt các phương pháp gia công phay khác nhau:
- Phay mặt phẳng: Sử dụng dao phay mặt có đường kính lớn, với các lưỡi cắt được gắn trên mặt đầu của dao. Phương pháp này được dùng để gia công các bề mặt phẳng lớn của tấm khuôn, đảm bảo độ phẳng và độ song song tuyệt đối, tạo nền tảng vững chắc cho các nguyên công tiếp theo.
- Phay ngón: Sử dụng dao phay ngón có các lưỡi cắt ở cả mặt trụ và mặt đầu. Đây là phương pháp cực kỳ linh hoạt để tạo ra các hốc sâu (cavity), rãnh then, các đường viền và biên dạng phức tạp trong lòng khuôn.
- Phay rãnh: Chuyên dụng để tạo các loại rãnh có chiều rộng và chiều sâu xác định, ví dụ như rãnh dẫn hướng cho các chốt đẩy hoặc rãnh thoát khí trong kết cấu khuôn.
- Phay chép hình: Ứng dụng công nghệ phay CNC 3D, 4D hoặc 5D để gia công các bề mặt cong, uốn lượn phức tạp dựa trên mô hình kỹ thuật số từ file thiết kế CAD/CAM. Đây là kỹ thuật không thể thiếu khi chế tạo khuôn mẫu cho các sản phẩm có thiết kế tinh xảo như vỏ chuột máy tính, chi tiết nội thất ô tô.
Ví dụ thực tế: Để chế tạo khuôn mẫu cho sản phẩm vỏ điện thoại thông minh, nguyên công phay hốc khuôn bằng dao phay ngón trên máy phay CNC 5 trục là bắt buộc. Quy trình này đòi hỏi độ chính xác với sai số cho phép chỉ ±0.005mm. Sự chính xác này đảm bảo màn hình, các nút bấm vật lý và cổng sạc có thể lắp ráp vừa khít tuyệt đối, không tạo ra kẽ hở, mang lại cảm giác chắc chắn và cao cấp cho sản phẩm cuối cùng.
Xem thêm: Quy Trình Ép Phun Nhựa Sản Xuất Hàng Loạt Chính Xác Cho Công Nghiệp
3. Phân loại phương pháp phay dựa trên vị trí trục chính của máy
Phân loại phương pháp phay dựa trên vị trí trục chính của máy
Kết cấu của máy phay cũng ảnh hưởng lớn đến khả năng và hiệu quả gia công. Tại SDragon, chúng tôi vận hành cả hai loại máy phay chính để tối ưu hóa cho từng loại chi tiết.
3.1 Phương pháp phay đứng
Máy phay đứng có trục chính (trục lắp dao phay) được đặt vuông góc với bàn máy. Thiết kế này mang lại ưu điểm vượt trội trong việc gia công các hốc sâu, các chi tiết phức tạp cần khả năng quan sát trực quan cao. Kỹ sư vận hành có thể dễ dàng theo dõi quá trình cắt gọt. Đây là loại máy phổ biến nhất trong các xưởng gia công cơ khí chính xác nhờ tính linh hoạt của nó.
3.2 Phương pháp phay ngang
Ngược lại, máy phay ngang có trục chính nằm song song với bàn máy. Cấu trúc này đặc biệt cứng vững, cho phép thực hiện các đường cắt sâu và nặng với tốc độ bóc tách vật liệu lớn.
Tại SDragon, máy phay ngang thường được ưu tiên cho các nguyên công phá thô hoặc gia công các chi tiết có bề ngang lớn, đồng thời khả năng thoát phoi của nó cũng tốt hơn so với máy phay đứng, giúp kéo dài tuổi thọ dao cụ.
4. So sánh kỹ thuật phay thuận và phay nghịch trong vận hành thực tế

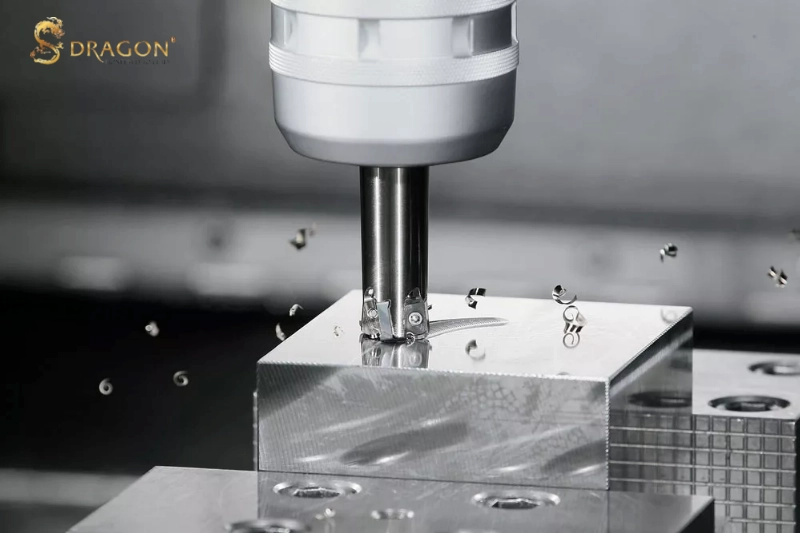

So sánh kỹ thuật phay thuận và phay nghịch trong vận hành thực tế
Một trong những quyết định kỹ thuật quan trọng nhất ảnh hưởng trực tiếp đến chất lượng bề mặt và tuổi thọ dụng cụ là lựa chọn giữa kỹ thuật phay thuận và phay nghịch.
4.1 Kỹ thuật phay thuận
Trong kỹ thuật phay thuận, chiều quay của dao cùng chiều với chiều chuyển động tịnh tiến của phôi. Lưỡi cắt sẽ bắt đầu cắt từ điểm có chiều dày phoi lớn nhất và kết thúc ở điểm có chiều dày bằng không.
- Ưu điểm: Theo các nguyên tắc cơ học cắt gọt kim loại được công nhận rộng rãi, kỹ thuật này giúp giảm lực cắt, giảm ma sát và nhiệt phát sinh, từ đó tạo ra bề mặt gia công láng mịn hơn và kéo dài đáng kể tuổi thọ dao phay.
- Ứng dụng tại SDragon: Đây là kỹ thuật được ưu tiên sử dụng trong hầu hết các nguyên công tinh để đảm bảo chất lượng bề mặt lòng khuôn ở mức cao nhất, đặc biệt quan trọng cho việc sản xuất khuôn ép nhựa yêu cầu độ bóng cao.
4.2 Kỹ thuật phay nghịch
Với phay nghịch, chiều quay của dao ngược với chiều tịnh tiến của phôi. Lưỡi cắt bắt đầu đi vào vật liệu từ điểm có chiều dày phoi bằng không và tăng dần lên cực đại.
- Ưu điểm: Kỹ thuật này tạo ra một lực ép giữ phôi chặt xuống bàn máy. Nó đặc biệt hữu ích khi gia công các phôi có lớp vỏ bề mặt cứng (như phôi đúc, phôi cán nóng) vì lưỡi cắt có xu hướng đi vào từ bên dưới lớp vỏ cứng, tránh gây mẻ dao.
- Ứng dụng: Thường được dùng cho các nguyên công phá thô hoặc khi gia công trên các máy phay cũ có độ rơ trục vít me lớn.
5. Năng lực gia công phay CNC quy mô lớn tại SDragon

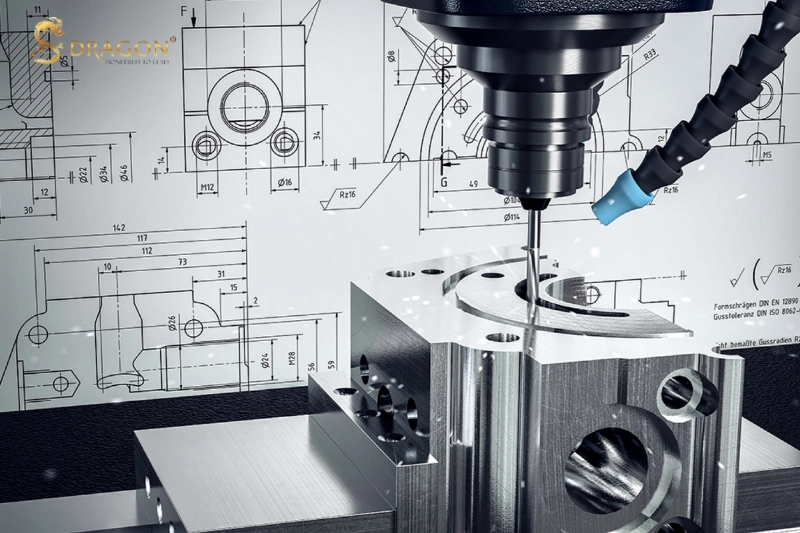

Năng lực gia công phay CNC quy mô lớn tại SDragon
SDragon tự hào sở hữu năng lực gia công phay CNC hàng đầu, được xây dựng để phục vụ các dự án sản xuất công nghiệp quy mô lớn.
- Hệ thống máy móc hiện đại: Chúng tôi đầu tư vào hệ thống máy phay CNC 3-trục, 4-trục và 5-trục từ các thương hiệu hàng đầu thế giới, có khả năng đáp ứng mọi yêu cầu về độ phức tạp của khuôn ép nhựa.
- Năng lực sản xuất lớn: SDragon có khả năng xử lý các đơn hàng có sản lượng từ 50.000 đến hơn 1.000.000 sản phẩm/năm, cam kết chất lượng đồng nhất trên toàn bộ lô hàng.
- Tối ưu hóa quy trình: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi chuyên sâu về việc tối ưu hóa đường chạy dao trên phần mềm CAM, giúp rút ngắn thời gian gia công, giảm tiêu hao dao cụ và trực tiếp hạ giá thành sản phẩm cho các đối tác B2B.
- Kiểm soát chất lượng nghiêm ngặt: 100% các chi tiết khuôn quan trọng sau khi phay đều được kiểm tra kích thước bằng máy đo tọa độ 3 chiều (CMM). Nhờ quy trình tự động hóa và kiểm soát chặt chẽ này, tỷ lệ sai hỏng sản phẩm tại SDragon luôn được duy trì dưới mức 0.1%.
6. Tại sao doanh nghiệp nên chọn dịch vụ gia công khuôn mẫu của SDragon?
Tại sao doanh nghiệp nên chọn dịch vụ gia công khuôn mẫu của SDragon?
Chúng tôi xây dựng mô hình dịch vụ với định hướng rõ ràng, mang lại giá trị tối ưu cho các đối tác doanh nghiệp.
6.1 Tập trung vào sản xuất công nghiệp quy mô lớn
SDragon không nhận các đơn hàng gia công nhỏ lẻ, cá nhân. Chúng tôi tập trung toàn bộ nguồn lực, từ máy móc đến nhân sự, để phục vụ các doanh nghiệp có nhu cầu sản xuất số lượng lớn. Điều này đảm bảo chúng tôi có thể cam kết về tiến độ giao hàng nhanh chóng, ổn định và năng lực đáp ứng khi đối tác cần tăng sản lượng.
6.2 Giải pháp tối ưu chi phí cho đơn hàng sỉ
Với quy trình sản xuất khép kín từ khâu thiết kế khuôn, gia công phay CNC, lắp ráp, thử khuôn và tiến tới ép nhựa hàng loạt, SDragon loại bỏ các chi phí trung gian. Khi đặt hàng số lượng lớn, đối tác sẽ nhận được một giải pháp toàn diện với mức giá cạnh tranh nhất trên thị trường, đảm bảo hiệu quả đầu tư tối đa.
Việc am hiểu tường tận gia công phay là gì cùng các kỹ thuật liên quan là yếu tố then chốt để tối ưu hóa quy trình sản xuất khuôn ép nhựa và đảm bảo chất lượng sản phẩm cuối cùng. Với nền tảng công nghệ hiện đại, quy trình chuyên nghiệp và định hướng tập trung vào sản xuất quy mô công nghiệp, SDragon khẳng định vị thế là đối tác chiến lược, đáng tin cậy cho mọi dự án chế tạo khuôn mẫu chính xác của doanh nghiệp.
Để nhận tư vấn chi tiết về giải pháp gia công và báo giá cho các đơn hàng số lượng lớn, xin vui lòng liên hệ trực tiếp với bộ phận kinh doanh của SDragon.
