Khuôn Nhiều Tầng Là Gì Và Vai Trò Trong Sản Xuất

Trong bối cảnh cạnh tranh của ngành công nghiệp phụ trợ nhựa, việc tối ưu hóa chi phí và nâng cao năng suất sản xuất là yếu tố sống còn. Để đáp ứng yêu cầu này, công nghệ khuôn nhiều tầng đã ra đời như một bước đột phá, thay đổi hoàn toàn quy trình sản xuất truyền thống. SDragon, với vị thế là đơn vị tiên phong trong các giải pháp khuôn mẫu chính xác cao, chuyên cung cấp và vận hành công nghệ này cho các đơn hàng có sản lượng từ hàng chục nghìn đến hàng triệu sản phẩm.

1. Khuôn ép nhựa nhiều tầng là gì và vai trò trong sản xuất công nghiệp hiện đại?

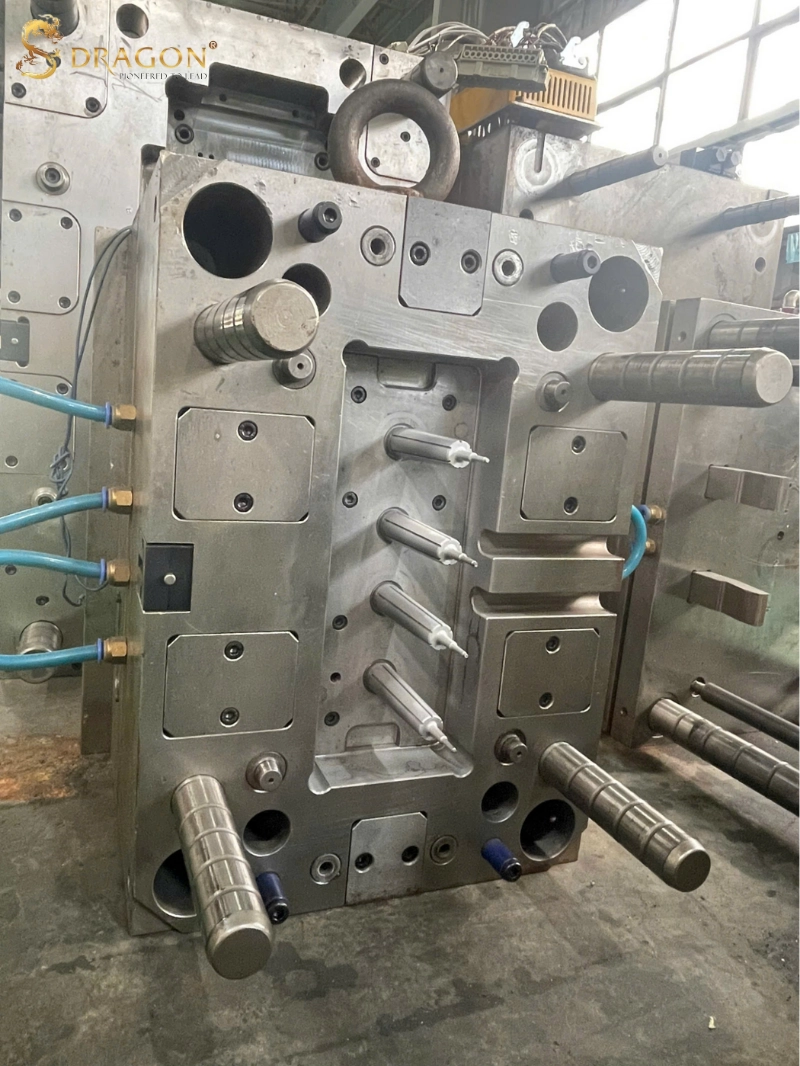

Khuôn ép nhựa nhiều tầng và vai trò trong sản xuất công nghiệp hiện đại?

Để hiểu rõ giá trị mà công nghệ này mang lại, trước hết cần nắm vững định nghĩa và cấu trúc cơ bản của nó.

1.1 Định nghĩa và cấu tạo đặc thù của khuôn nhiều tầng

Khuôn ép nhựa nhiều tầng (còn gọi là khuôn chồng tầng hay Stack Mold) là một hệ thống khuôn có từ hai mặt phân khuôn trở lên, được xếp chồng lên nhau theo chiều dọc. Cấu trúc này cho phép tạo ra số lượng sản phẩm gấp đôi, gấp ba hoặc thậm chí gấp bốn lần trong một chu kỳ ép duy nhất, nhưng không đòi hỏi phải tăng lực kẹp của máy ép nhựa. Các tầng khuôn được liên kết và vận hành đồng bộ thông qua một cơ cấu truyền động trung tâm.

1.2 Sự khác biệt cốt lõi giữa khuôn nhiều tầng và khuôn đơn tầng truyền thống

Sự khác biệt cơ bản nằm ở cách bố trí các lòng khuôn.

• Khuôn đơn tầng: Các lòng khuôn được bố trí dàn trải theo chiều ngang trên một mặt phân khuôn duy nhất. Để tăng sản lượng, nhà sản xuất buộc phải tăng kích thước khuôn và sử dụng máy ép có lực kẹp lớn hơn, dẫn đến chi phí đầu tư và vận hành cao hơn.
• Khuôn nhiều tầng: Các lòng khuôn được sắp xếp theo chiều dọc trên nhiều mặt phẳng. Thay vì mở rộng theo chiều ngang, khuôn tận dụng không gian theo chiều cao của máy ép. Ví dụ, một máy ép nhựa 500 tấn có thể chỉ chạy được khuôn 16 lòng khuôn đơn tầng, nhưng với cùng máy đó, có thể vận hành một khuôn ép nhựa nhiều tầng 16+16 lòng khuôn, tăng gấp đôi sản lượng mà không cần nâng cấp máy.

2. Cơ chế vận hành thông minh của hệ thống khuôn nhiều tầng

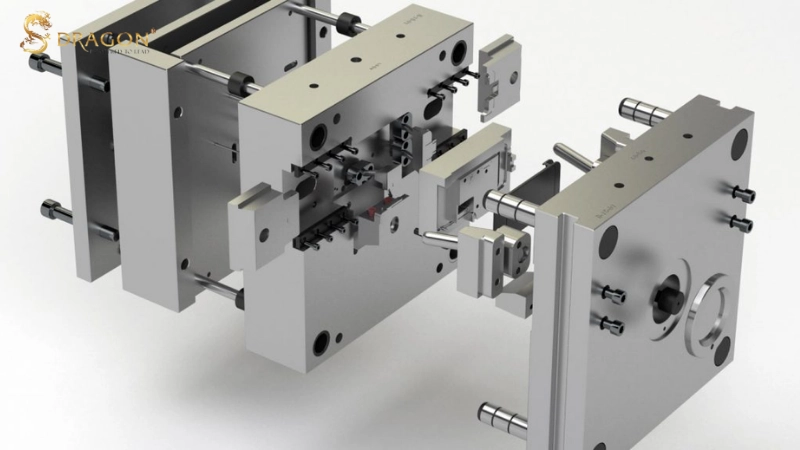

Cơ chế vận hành thông minh của hệ thống khuôn nhiều tầng

Sự ưu việt của khuôn nhiều tầng đến từ sự kết hợp của hai hệ thống kỹ thuật phức tạp: hệ thống kênh dẫn nhựa nóng và cơ cấu truyền động đồng bộ.

2.1 Hệ thống kênh dẫn nhựa nóng (Hot Runner) chuyên dụng

Đây là "trái tim" của khuôn ép nhựa nhiều tầng. Nhựa nóng chảy từ máy ép được bơm vào một vòi phun trung tâm, sau đó hệ thống kênh dẫn sẽ phân phối dòng nhựa một cách đồng đều và chính xác đến từng lòng khuôn ở tất cả các tầng. Việc sử dụng hệ thống kênh dẫn nhựa nóng đảm bảo:

• Chất lượng đồng nhất: Nhiệt độ và áp suất nhựa tại mọi lòng khuôn là như nhau, giúp sản phẩm ở các tầng khác nhau có chất lượng tương đương, không có sự sai lệch.
• Tiết kiệm vật liệu: Loại bỏ hoàn toàn cuống nhựa (runner), giảm thiểu phế liệu và chi phí nguyên vật liệu đầu vào.
• Tối ưu chu kỳ: Giảm thời gian làm nguội cuống nhựa, cho phép rút ngắn chu kỳ ép, từ đó tăng tốc độ sản xuất linh kiện nhựa.

2.2 Cơ cấu truyền động và đóng mở khuôn đồng bộ

• Để các mặt phân khuôn có thể mở ra và đóng lại một cách nhịp nhàng, chính xác tuyệt đối, các kỹ sư sử dụng các cơ cấu truyền động cơ khí hoặc thủy lực. Phổ biến nhất là hệ thống bánh răng và thanh răng (rack and pinion) được liên kết với trục trung tâm của khuôn. Khi máy ép mở ra, cơ cấu này sẽ kéo các tầng khuôn tách ra đồng thời với một khoảng cách bằng nhau, cho phép robot gắp sản phẩm ra.
• Toàn bộ quá trình này được tính toán và kiểm soát chính xác đến từng mili giây để đảm bảo sự vận hành ổn định qua hàng triệu chu kỳ.

Xem thêm: Cấu Tạo Khuôn 2 Tấm Trong Ép Nhựa Công Nghiệp Chi Tiết

3. Những lợi ích chiến lược khi đầu tư khuôn nhiều tầng cho đơn hàng số lượng lớn

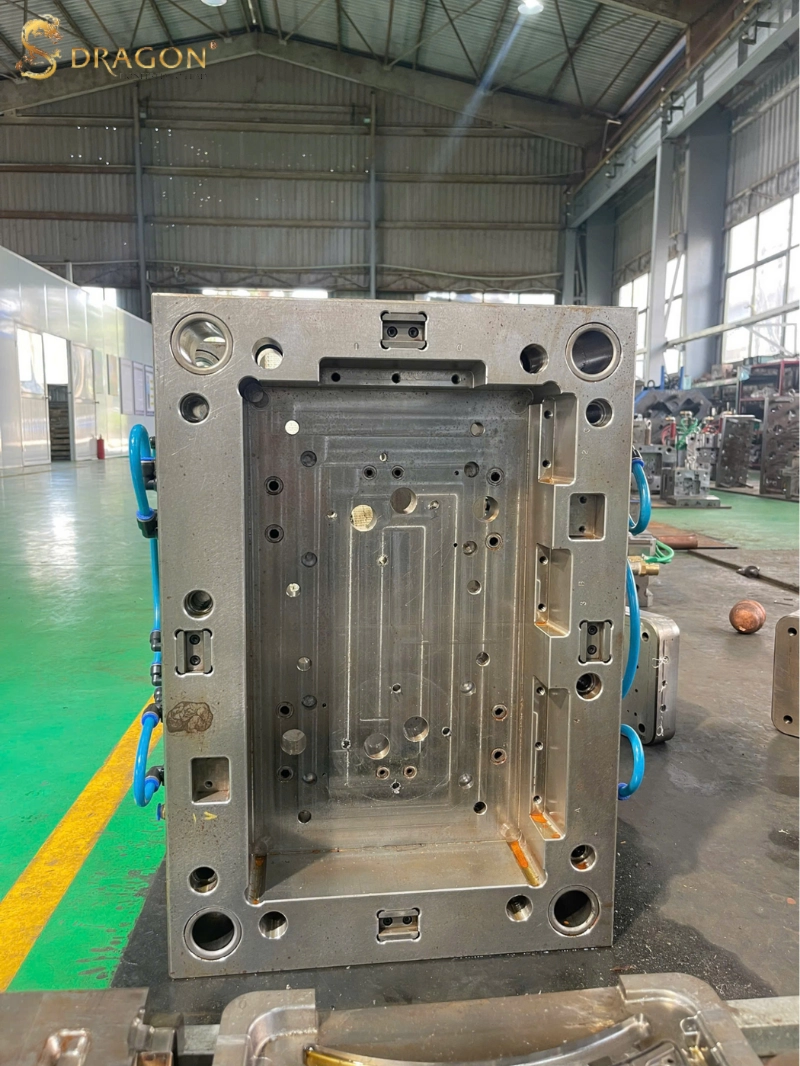

Những lợi ích chiến lược khi đầu tư khuôn nhiều tầng cho đơn hàng số lượng lớn

Việc đầu tư vào gia công khuôn nhiều tầng mang lại những lợi ích kinh tế và vận hành không thể phủ nhận, đặc biệt với các doanh nghiệp có đơn hàng lớn và yêu cầu tiến độ khắt khe.

• Tăng sản lượng đột phá: Đây là lợi ích lớn nhất. Doanh nghiệp có thể tăng sản lượng gấp đôi hoặc gấp bốn lần mà không cần đầu tư thêm máy móc hay mở rộng diện tích nhà xưởng. Ví dụ, một khuôn 2 tầng sẽ cho sản lượng gấp đôi khuôn đơn tầng trên cùng một máy ép.
• Giảm chi phí trên từng sản phẩm: Mặc dù chi phí đầu tư ban đầu cho khuôn đa tầng cao hơn, nhưng chi phí trên mỗi đơn vị sản phẩm lại giảm đáng kể. Lý do là chi phí nhân công vận hành máy và chi phí khấu hao máy được chia cho một sản lượng lớn hơn nhiều.
• Tiết kiệm năng lượng hiệu quả: Thay vì phải dùng một máy ép 1000 tấn để chạy khuôn 32 lòng khuôn, doanh nghiệp có thể sử dụng máy 500 tấn để chạy khuôn ép nhựa nhiều tầng 16+16 lòng khuôn. Việc sử dụng máy có lực kẹp nhỏ hơn giúp tiết kiệm một lượng điện năng tiêu thụ rất lớn.
• Đảm bảo tiến độ giao hàng cực nhanh: Với năng suất vượt trội, doanh nghiệp có thể tự tin đáp ứng các hợp đồng ép nhựa số lượng lớn từ vài trăm nghìn đến hàng triệu sản phẩm mỗi năm, nâng cao uy tín và năng lực cạnh tranh trên thị trường.

4. Tiêu chuẩn kỹ thuật khắt khe trong gia công khuôn nhiều tầng chính xác cao

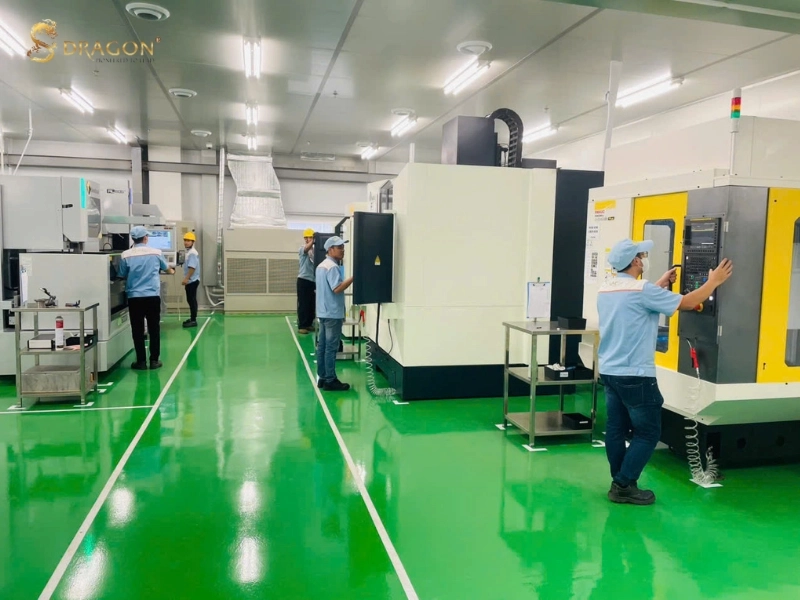

Tiêu chuẩn kỹ thuật khắt khe trong gia công khuôn nhiều tầng chính xác cao

Để một bộ khuôn nhiều tầng có thể hoạt động bền bỉ và ổn định, quy trình sản xuất khuôn ép nhựa đòi hỏi phải tuân thủ những tiêu chuẩn kỹ thuật cực kỳ nghiêm ngặt.

4.1 Lựa chọn vật liệu thép làm khuôn cao cấp

• Do phải hoạt động với tần suất cao và áp lực lớn, vật liệu làm khuôn phải là các loại thép chuyên dụng có độ cứng, khả năng chịu nhiệt và chống mài mòn vượt trội.
• Ví dụ: Thép H13 thường được sử dụng cho các phần lõi và vỏ khuôn nhờ khả năng chịu nhiệt và chống mỏi nhiệt tốt. Với các sản phẩm yêu cầu độ bóng bề mặt cao hoặc sử dụng nhựa có tính ăn mòn (như PVC), thép không gỉ như S136 là lựa chọn bắt buộc để đảm bảo khuôn không bị rỉ sét và duy trì độ bóng sau hàng triệu chu kỳ.

4.2 Hệ thống làm mát đa tầng phức tạp

• Kiểm soát nhiệt độ là yếu tố quyết định chất lượng sản phẩm. Hệ thống làm mát của khuôn đa tầng được thiết kế cực kỳ phức tạp, với các đường nước chạy xen kẽ, song song giữa các tầng và xung quanh từng lòng khuôn.
• Một nghiên cứu của Tạp chí Kỹ thuật Nhựa (Journal of Polymer Engineering) đã chỉ ra rằng, sự chênh lệch nhiệt độ chỉ vài độ C giữa các vùng khác nhau của khuôn có thể dẫn đến hiện tượng co rút không đều, gây biến dạng sản phẩm. Do đó, việc thiết kế hệ thống làm mát tối ưu là tối quan trọng.

4.3 Độ chính xác cơ khí trong quá trình lắp ráp

• Tất cả các chi tiết của khuôn phải được gia công với dung sai cực nhỏ (tính bằng micron). Các mặt phân khuôn phải khớp với nhau một cách hoàn hảo khi đóng lại.
• Nếu có một khe hở dù chỉ 0.01mm giữa hai nửa khuôn, nhựa lỏng dưới áp suất cao sẽ tràn ra ngoài, tạo thành bavia (flash) trên sản phẩm. Đối với khuôn esp nhựa nhiều tầng, việc đảm bảo độ song song và đồng phẳng giữa tất cả các mặt phân khuôn là một thách thức kỹ thuật đỉnh cao, đòi hỏi máy móc và tay nghề gia công ở trình độ cao nhất.

5. SDragon – Đơn vị tiên phong gia công khuôn nhiều tầng quy mô công nghiệp

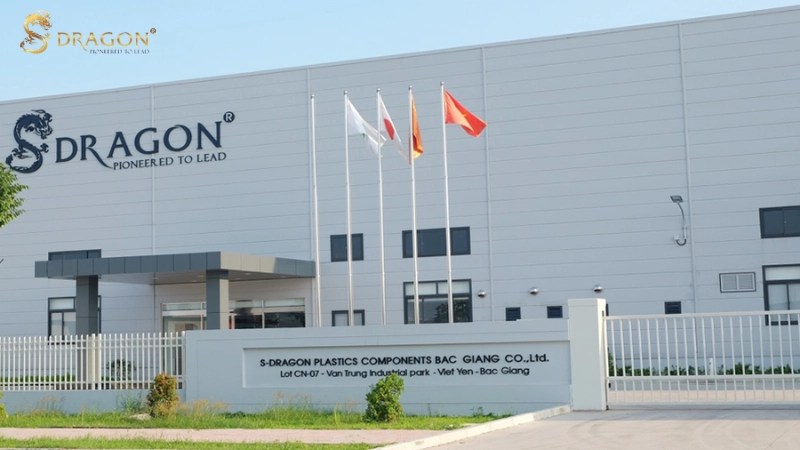

SDragon – Đơn vị tiên phong gia công khuôn nhiều tầng quy mô công nghiệp

SDragon tự hào là đối tác tin cậy, mang đến các giải pháp sản xuất khuôn ép nhựa nhiều tầng hiệu quả và tối ưu cho các doanh nghiệp.

5.1 Năng lực sản xuất và hệ thống máy móc hiện đại

Để đáp ứng các yêu cầu kỹ thuật khắt khe của khuôn nhiều tầng, SDragon đã đầu tư đồng bộ hệ thống hạ tầng công nghệ cao:

• Hệ thống máy CNC đa trục: Các dòng máy phay CNC tốc độ cao cho phép gia công các bề mặt lòng khuôn phức tạp với độ bóng bề mặt hoàn hảo và dung sai cực nhỏ.
• Máy xung điện EDM đời mới: Đảm bảo xử lý chính xác các chi tiết góc cạnh, rãnh sâu mà các phương pháp cơ khí thông thường không thể can thiệp, giúp các lớp khuôn khớp nối tuyệt đối.
• Hệ thống đo lường CMM: Mọi bộ phận của khuôn đều được kiểm tra qua máy đo tọa độ 3D trước khi lắp ráp, đảm bảo sự đồng nhất giữa các tầng khuôn.

5.2 Đội ngũ kỹ sư giàu kinh nghiệm trong thiết kế khuôn Stack Mold

Sự khác biệt của SDragon nằm ở chất xám và kinh nghiệm của đội ngũ nhân sự:

• Tư vấn giải pháp chuyên sâu: Các kỹ sư của chúng tôi không chỉ gia công theo bản vẽ mà còn tư vấn tối ưu hóa hệ thống dẫn nhựa (hot runner), hệ thống đẩy và cơ chế chuyển động giữa các tầng khuôn để đảm bảo chu kỳ ép ngắn nhất.
• Thiết kế tối ưu chi phí: Bằng cách tính toán kỹ lưỡng áp suất phun và lực kẹp, SDragon giúp doanh nghiệp tận dụng các máy ép nhựa hiện có để sản xuất số lượng gấp đôi mà không cần đầu tư thêm máy mới, từ đó tiết kiệm đáng kể chi phí đầu tư ban đầu (CAPEX).

5.3 Cam kết chất lượng và tiến độ cho các đơn hàng lớn

SDragon thiết lập quy trình quản lý dự án chặt chẽ để phục vụ các ngành đặc thù:

• Ngành đóng gói & Đồ gia dụng: Đáp ứng nhu cầu sản xuất hàng triệu sản phẩm như nắp chai, hộp thực phẩm với độ ổn định cao qua hàng triệu chu kỳ ép.
• Ngành y tế & Điện tử: Đảm bảo môi trường sản xuất và vật liệu khuôn đạt chuẩn, tạo ra các linh kiện có độ chính xác tuyệt đối, không bavia, an toàn cho người sử dụng.
• Quản trị tiến độ: Cam kết bàn giao khuôn đúng hạn, hỗ trợ thử nghiệm (T1, T2) và tinh chỉnh cho đến khi khách hàng hoàn toàn ưng ý với sản phẩm đầu ra.

6. Các lưu ý quan trọng khi doanh nghiệp quyết định đầu tư khuôn nhiều tầng

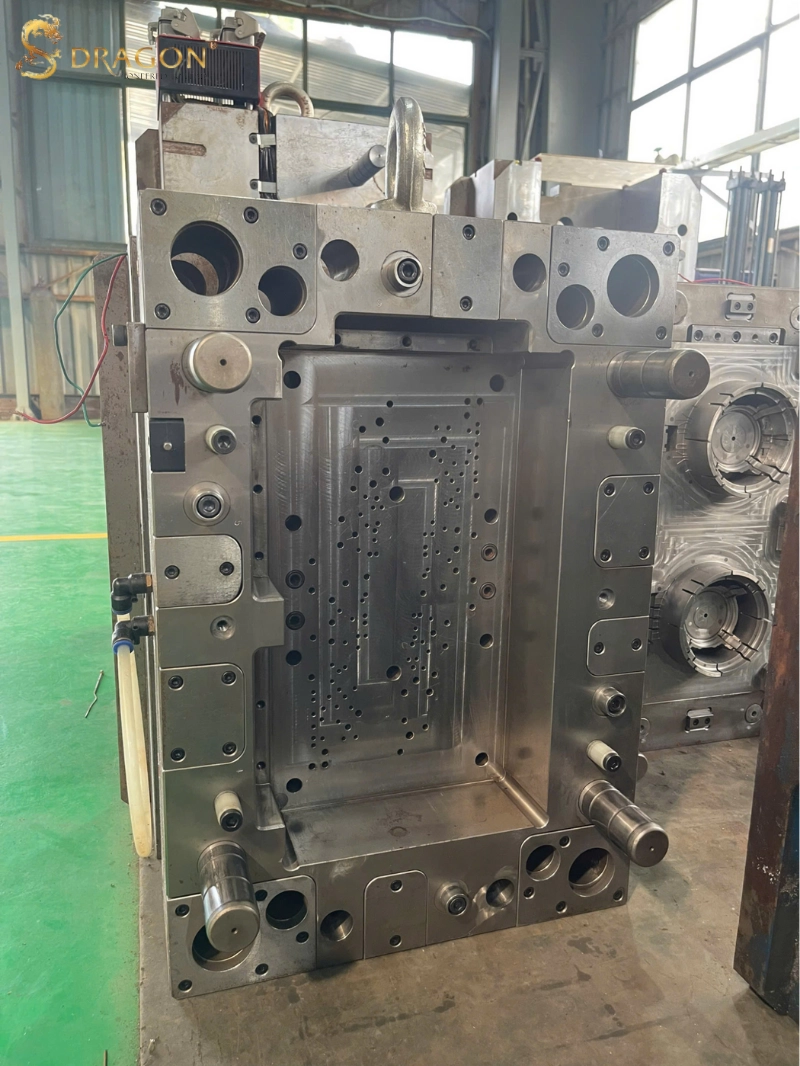

Các lưu ý quan trọng khi doanh nghiệp quyết định đầu tư khuôn nhiều tầng

Để đảm bảo khoản đầu tư mang lại hiệu quả, doanh nghiệp cần xem xét kỹ các yếu tố sau:

• Yêu cầu về máy ép nhựa phù hợp: Do khuôn nhiều tầng có kết cấu dày và phức tạp hơn khuôn thông thường, doanh nghiệp cần đảm bảo máy ép nhựa có khoảng mở khuôn đủ lớn, lực kẹp phù hợp và hành trình đẩy đáp ứng đúng yêu cầu kỹ thuật. Việc đánh giá chính xác năng lực máy ngay từ đầu giúp tránh phát sinh chi phí nâng cấp hoặc thay đổi thiết bị về sau.
• Kế hoạch bảo trì và vận hành nghiêm ngặt: Khuôn ép nhựa nhiều tầng có số lượng chi tiết chuyển động lớn, hệ thống dẫn hướng và cơ cấu tách sản phẩm phức tạp, do đó cần xây dựng quy trình bảo trì định kỳ chặt chẽ. Bảo dưỡng đúng lịch giúp hạn chế mài mòn, sai lệch tầng khuôn, giảm rủi ro dừng máy và kéo dài tuổi thọ khuôn.
• Phân tích hiệu quả kinh tế và điểm hòa vốn: Trước khi đầu tư, doanh nghiệp cần tính toán điểm hòa vốn dựa trên sản lượng thực tế, chu kỳ ép và chi phí đầu tư ban đầu. Khuôn đa tầng thường có chi phí chế tạo cao, nhưng khi sản lượng đủ lớn và vận hành ổn định, hiệu quả kinh tế dài hạn sẽ vượt trội so với khuôn đơn hoặc khuôn ít lòng.

Khuôn nhiều tầng không chỉ là một công cụ sản xuất, mà là một giải pháp chiến lược giúp doanh nghiệp tạo ra lợi thế cạnh tranh vượt trội thông qua việc tối đa hóa năng suất và tối thiểu hóa chi phí trên từng sản phẩm. Đây là lựa chọn đầu tư thông minh cho các dự án sản xuất linh kiện nhựa quy mô lớn.

Để nhận được tư vấn chuyên sâu và báo giá tối ưu cho dự án của bạn, hãy liên hệ ngay với đội ngũ chuyên gia của SDragon. Chúng tôi luôn sẵn sàng đồng hành cùng sự phát triển của doanh nghiệp.
