Trong sản xuất linh kiện nhựa quy mô công nghiệp, việc đạt được độ chính xác và đồng nhất cho hàng triệu sản phẩm là yếu tố quyết định sự thành công của một dự án. Nền tảng của sự chính xác đó nằm ở việc kiểm soát dung sai khuôn ép nhựa. Khi sản xuất với số lượng lớn, việc duy trì dung sai ổn định trở thành một thách thức kỹ thuật phức tạp. Tại SDragon, chúng tôi hiểu rằng việc đáp ứng các tiêu chuẩn khắt khe về độ chính xác khuôn mẫu không chỉ là một yêu cầu, mà là một cam kết về chất lượng và hiệu quả cho đối tác.
1. Hiểu đúng về dung sai khuôn ép nhựa trong sản xuất công nghiệp
Hiểu đúng về dung sai khuôn ép nhựa trong sản xuất công nghiệp
Để kiểm soát hiệu quả, trước hết cần hiểu đúng bản chất và vai trò của dung sai khuôn ép nhựa trong toàn bộ chu trình sản xuất.
1.1. Định nghĩa dung sai khuôn mẫu
Dung sai khuôn mẫu là phạm vi sai lệch cho phép giữa kích thước thực tế của các chi tiết khuôn (lòng khuôn, lõi khuôn) sau gia công so với kích thước lý tưởng trên bản vẽ thiết kế kỹ thuật. Việc thiết lập và kiểm soát dung sai kích thước này một cách chặt chẽ không chỉ đảm bảo các bộ phận của khuôn lắp ráp với nhau một cách hoàn hảo, mà còn là yếu tố tiên quyết để đảm bảo tính lắp lẫn và sự đồng nhất của hàng loạt sản phẩm nhựa sau này.
1.2. Sự khác biệt giữa dung sai khuôn và dung sai sản phẩm nhựa
Một sai lầm phổ biến là đánh đồng độ chính xác của khuôn với độ chính xác của sản phẩm nhựa cuối cùng. Trên thực tế, dung sai sản phẩm nhựa chịu ảnh hưởng trực tiếp từ dung sai khuôn mẫu và một yếu tố quan trọng khác: độ co ngót của nhựa.
Khi nhựa nóng chảy được bơm vào khuôn và nguội đi, nó sẽ co lại. Tỷ lệ co ngót này thay đổi tùy thuộc vào loại vật liệu, độ dày thành sản phẩm, nhiệt độ và áp suất ép. Do đó, kỹ sư thiết kế khuôn phải tính toán chính xác tỷ lệ co ngót để bù trừ vào kích thước lòng khuôn.
Một sản phẩm nhựa cần có chiều dài cuối cùng là 100mm. Vật liệu nhựa ABS có độ co ngót trung bình là 0.5%. Kỹ sư phải thiết kế chiều dài lòng khuôn là 100.5mm (100 / (1 - 0.005)). Việc tính toán bù trừ này phải nằm trong một khoảng dung sai cực kỳ hẹp để đảm bảo tất cả sản phẩm sau khi co ngót đều đạt kích thước 100mm mong muốn.
2. Các tiêu chuẩn dung sai khuôn ép nhựa phổ biến hiện nay
Các tiêu chuẩn dung sai khuôn ép nhựa phổ biến hiện nay
Việc sản xuất khuôn ép nhựa chuyên nghiệp đòi hỏi sự tuân thủ các hệ quy chiếu chung được công nhận trên toàn cầu. Điều này đảm bảo sự thống nhất trong giao tiếp kỹ thuật và chất lượng sản phẩm.
2.1. Tiêu chuẩn DIN 16901
Đây là một tiêu chuẩn của Đức (Deutsches Institut für Normung) đã được sử dụng rộng rãi trong nhiều thập kỷ. DIN 16901 phân loại các nhóm dung sai dựa trên kích thước danh nghĩa của sản phẩm và đặc tính của vật liệu nhựa (ví dụ: nhóm vật liệu có độ co ngót thấp và ổn định kích thước so với nhóm có độ co ngót cao và biến động). Mặc dù đã có tiêu chuẩn mới hơn, DIN 16901 vẫn là một tham chiếu quan trọng trong ngành.
2.2. Tiêu chuẩn ISO 20457
Là tiêu chuẩn quốc tế mới nhất thay thế cho DIN 16901, ISO 20457 (Plastics — Moulded parts — Tolerances and acceptance conditions) cung cấp một hệ thống toàn diện và chi tiết hơn. Tiêu chuẩn này không chỉ quy định về dung sai kích thước mà còn cả dung sai hình học (độ phẳng, độ tròn, độ đồng tâm...), giúp các doanh nghiệp trên toàn cầu có chung một ngôn ngữ kỹ thuật chính xác khi làm việc với các bộ phận nhựa đúc.
2.3. Phân loại cấp độ dung sai: Chính xác cao (fine) và thông thường (medium)
Tùy thuộc vào ứng dụng cuối cùng của sản phẩm, doanh nghiệp sẽ lựa chọn cấp độ dung sai phù hợp để tối ưu hóa giữa chất lượng và chi phí.
- Chính xác cao (Fine Tolerance Group - TG1 đến TG4 theo ISO 20457): Áp dụng cho các linh kiện yêu cầu độ chính xác tuyệt đối như chi tiết trong thiết bị y tế, linh kiện điện tử, cơ cấu bánh răng, đầu nối quang học. Việc đạt được cấp độ này đòi hỏi chi phí chế tạo khuôn mẫu và kiểm soát sản xuất cao hơn.
- Thông thường (Medium Tolerance Group - TG5 đến TG7): Phù hợp với các sản phẩm không yêu cầu lắp ráp phức tạp hoặc độ chính xác cực cao như vỏ đồ gia dụng, đồ chơi, các chi tiết nội thất ô tô. Cấp độ này giúp cân bằng chi phí sản xuất mà vẫn đảm bảo chức năng và thẩm mỹ.
Xem thêm: Cấu Tạo Khuôn Ép Nhựa Chi Tiết Từ Các Thành Phần Đến Chức Năng Cốt Lõi
3. Các yếu tố then chốt ảnh hưởng đến độ chính xác của khuôn tại SDragon
Các yếu tố then chốt ảnh hưởng đến độ chính xác của khuôn tại SDragon
Để tạo ra một khuôn mẫu chính xác, việc kiểm soát một vài yếu tố riêng lẻ là không đủ. Tại SDragon, chúng tôi quản lý một hệ thống tích hợp các yếu tố công nghệ và vật liệu để đảm bảo dung sai khuôn ép nhựa luôn đạt chuẩn.
- Vật liệu thép làm khuôn: Chúng tôi chỉ sử dụng các dòng thép chuyên dụng từ các nhà cung cấp uy tín như ASSAB, LKM (ví dụ: S136, H13, NAK80, P20). Các loại thép này có độ cứng cao, chống mài mòn và đặc biệt là độ ổn định nhiệt vượt trội, giúp khuôn không bị biến dạng sau hàng trăm nghìn chu kỳ ép ở nhiệt độ và áp suất cao.
- Công nghệ gia công CNC và EDM: Độ chính xác của máy công cụ quyết định trực tiếp đến dung sai lòng khuôn. SDragon đầu tư vào hệ thống máy phay CNC 5 trục và máy cắt dây, xung điện (EDM) từ các thương hiệu hàng đầu Nhật Bản và châu Âu, có khả năng đạt độ chính xác đến micron (μm), đảm bảo mọi bề mặt và góc cạnh của khuôn đều khớp với thiết kế 3D.
- Hệ thống làm nguội: Một hệ thống làm nguội được thiết kế tối ưu giúp nhiệt độ trên toàn bộ bề mặt lòng khuôn và lõi khuôn được phân bổ đồng đều. Điều này giúp sản phẩm nhựa nguội đi một cách nhất quán, giảm thiểu cong vênh và đảm bảo độ co ngót của nhựa diễn ra như dự đoán, từ đó duy trì dung sai sản phẩm ổn định.
- Kinh nghiệm phân tích độ co ngót của nhựa (Shrinkage): Mỗi loại nhựa (PP, ABS, PC, PA66, PEEK...) có một dải co ngót khác nhau. Đội ngũ kỹ sư của SDragon sử dụng phần mềm phân tích dòng chảy nhựa (Moldflow) để mô phỏng quá trình điền đầy, làm nguội và co ngót trước khi gia công thép. Phân tích này cho phép chúng tôi dự đoán và bù trừ chính xác độ co ngót, đảm bảo kích thước sản phẩm cuối cùng nằm trong dung sai cho phép.

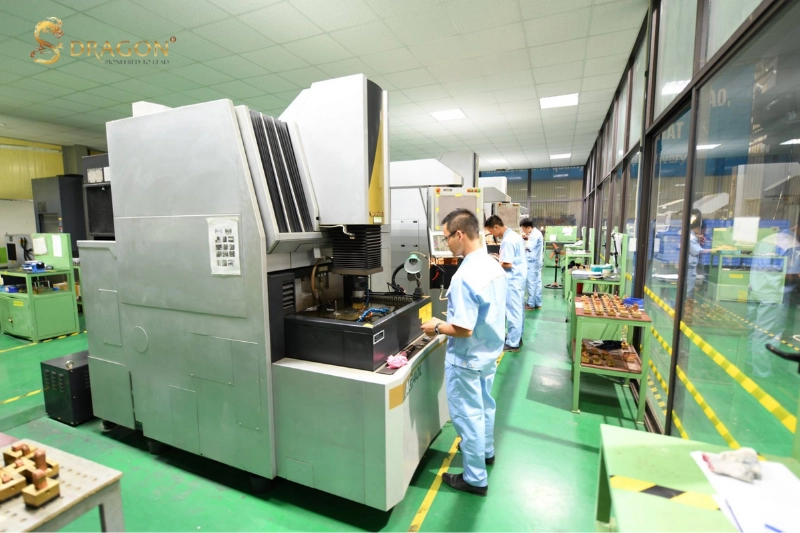

4. Quy trình kiểm soát dung sai nghiêm ngặt cho đơn hàng quy mô lớn tại SDragon
Quy trình kiểm soát dung sai nghiêm ngặt cho đơn hàng quy mô lớn tại SDragon
Tại SDragon, kiểm soát dung sai không phải là một bước kiểm tra cuối cùng, mà là một quy trình toàn diện được tích hợp trong mọi giai đoạn của việc sản xuất khuôn ép nhựa.
4.1. Kiểm tra đầu vào và thiết kế tối ưu
Mọi bản vẽ kỹ thuật từ đối tác đều được đội ngũ kỹ sư của chúng tôi thẩm định kỹ lưỡng (DFM - Design for Manufacturability). Chúng tôi sẽ phân tích và tư vấn để tối ưu hóa thiết kế, đảm bảo các thông số dung sai không chỉ đáp ứng yêu cầu chức năng mà còn phù hợp với khả năng công nghệ gia công và đặc tính của vật liệu nhựa đã chọn.
4.2. Đo lường bằng thiết bị hiện đại (CMM, máy đo quang học)
Sau khi gia công, 100% các chi tiết quan trọng của khuôn được đưa vào phòng QC để kiểm tra bằng máy đo tọa độ 3D (CMM - Coordinate Measuring Machine) và máy đo quang học. Các thiết bị này có khả năng quét và so sánh hàng nghìn điểm trên bề mặt chi tiết với dữ liệu CAD gốc, đảm bảo sai số nằm trong giới hạn cho phép.
Đối với một bộ khuôn sản xuất vỏ điện thoại, chúng tôi sử dụng máy CMM để kiểm tra dung sai hình học và vị trí tương quan giữa các chốt định vị trên lõi khuôn và các lỗ tương ứng trên lòng khuôn. Sai số ở các vị trí này phải được kiểm soát ở mức dưới 0.01mm để đảm bảo hai nửa khuôn khép kín tuyệt đối, tránh hiện tượng bavia (nhựa thừa) khi ép ở áp suất cao.
5. Lợi ích khi doanh nghiệp lựa chọn tiêu chuẩn dung sai khắt khe tại SDragon
Lợi ích khi doanh nghiệp lựa chọn tiêu chuẩn dung sai khắt khe tại SDragon
Việc đầu tư vào một đối tác có năng lực gia công khuôn ép nhựa chính xác cao như SDragon mang lại những lợi ích chiến lược và dài hạn:
- Đảm bảo độ đồng nhất cao cho sản xuất quy mô lớn: Việc áp dụng tiêu chuẩn dung sai nghiêm ngặt giúp mọi sản phẩm nhựa đạt độ chính xác gần như tuyệt đối, đảm bảo tính đồng nhất cho các đơn hàng lớn từ hàng chục nghìn đến hàng triệu sản phẩm mỗi năm, hạn chế sai lệch giữa các lô sản xuất.
- Gia tăng tuổi thọ khuôn, tối ưu chi phí dài hạn: Dung sai chuẩn xác ngay từ khâu thiết kế và gia công giúp khuôn vận hành ổn định, giảm mài mòn cục bộ, hạn chế lỗi phát sinh. Nhờ đó, doanh nghiệp tiết kiệm đáng kể chi phí bảo trì, sửa chữa và thời gian dừng máy trong suốt vòng đời khuôn.
- Tối ưu cho lắp ráp tự động hóa: Các chi tiết nhựa có kích thước đồng đều, chính xác giúp quá trình lắp ráp bằng robot hoặc dây chuyền tự động diễn ra trơn tru, giảm tỷ lệ lỗi, nâng cao năng suất và giảm phụ thuộc vào thao tác thủ công.
- Nâng tầm chất lượng và uy tín thương hiệu: Sản phẩm hoàn thiện có độ tinh xảo cao, khớp lắp chính xác và tính ổn định lâu dài không chỉ đáp ứng yêu cầu kỹ thuật khắt khe mà còn góp phần khẳng định uy tín thương hiệu của doanh nghiệp trên thị trường.
Việc tuân thủ và kiểm soát chặt chẽ các tiêu chuẩn dung sai khuôn ép nhựa là yếu tố sống còn, quyết định trực tiếp đến chất lượng, chi phí và hiệu suất trong sản xuất công nghiệp quy mô lớn. Nó không chỉ là một thông số kỹ thuật, mà là sự đảm bảo cho tính ổn định và hoàn hảo của sản phẩm cuối cùng.
Với năng lực công nghệ hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt, SDragon khẳng định vị thế là đối tác chiến lược, đáng tin cậy cho các doanh nghiệp đang tìm kiếm giải pháp sản xuất khuôn ép nhựa chính xác cao cho các dự án quy mô lớn.
Để được tư vấn kỹ thuật chuyên sâu và đánh giá dự án của bạn, hãy liên hệ với đội ngũ chuyên gia của SDragon ngay hôm nay.
