Ngành công nghiệp ép nhựa hiện đại đòi hỏi sự chính xác và hiệu quả cao, trong đó, khuôn ép nhựa đóng vai trò trung tâm, không thể thiếu trong việc tạo ra các sản phẩm có độ phức tạp và yêu cầu kỹ thuật khắt khe. Việc nắm vững cấu tạo khuôn ép nhựa là yếu tố then chốt, ảnh hưởng trực tiếp đến chất lượng thành phẩm, hiệu suất sản xuất và tuổi thọ vận hành của khuôn.
Bài viết này SDragon sẽ cung cấp một cái nhìn toàn diện và chuyên sâu về cấu tạo của khuôn ép nhựa, phân tích chi tiết chức năng của từng bộ phận, từ đó nâng cao năng lực chuyên môn và tối ưu hóa quy trình làm việc trong lĩnh vực chế tạo và sản xuất linh kiện nhựa.
1. Tổng quan về khuôn ép nhựa và nguyên lý hoạt động cơ bản
Tổng quan về khuôn ép nhựa và nguyên lý hoạt động cơ bản
Khuôn ép nhựa là một công cụ phức tạp, được thiết kế để tạo hình sản phẩm nhựa thông qua quá trình ép phun. Vai trò cốt lõi của khuôn là định hình vật liệu nhựa nóng chảy thành sản phẩm mong muốn với độ chính xác cao.
Nguyên lý hoạt động tổng quát của khuôn ép nhựa bao gồm các bước: nhựa được làm nóng chảy trong xi lanh của máy ép, sau đó được bơm với áp suất cao vào lòng khuôn. Tại đây, nhựa điền đầy các khoang khuôn, được làm nguội và đông cứng lại theo hình dạng của lòng khuôn. Cuối cùng, sản phẩm được đẩy ra khỏi khuôn.
Dù có vẻ đơn giản trong nguyên lý, cấu tạo khuôn ép nhựa lại vô cùng phức tạp và logic. Mỗi bộ phận trong khuôn đều có chức năng riêng biệt, nhưng chúng liên kết chặt chẽ với nhau, đảm bảo quá trình ép phun diễn ra hiệu quả và sản phẩm đạt chất lượng tối ưu.
2. Các thành phần chính của khuôn ép nhựa và chức năng chi tiết
Các thành phần chính của khuôn ép nhựa và chức năng chi tiết
Để hiểu rõ hơn về cách thức hoạt động và tầm quan trọng của từng yếu tố, chúng ta sẽ đi sâu vào các thành phần để sản xuất khuôn ép nhựa hoàn chỉnh.
2.1. Tấm kẹp khuôn
Tấm kẹp khuôn bao gồm hai phần chính:
- Tấm cố định: Được gắn vào mặt cố định của máy ép phun, thường chứa bạc cuống phun.
- Tấm di động: Gắn vào mặt di động của máy ép, tích hợp hệ thống đẩy sản phẩm.
Chức năng của các tấm kẹp khuôn là cố định và di chuyển các phần của khuôn, đồng thời chịu đựng lực kẹp lớn được tạo ra trong quá trình ép phun để đảm bảo khuôn kín khít và không bị biến dạng.
2.2. Hệ thống dẫn nhựa
Hệ thống dẫn nhựa có nhiệm vụ đưa nhựa nóng chảy từ vòi phun của máy ép đến lòng khuôn một cách hiệu quả. Các thành phần chính bao gồm:
- Bạc cuống phun: Điểm tiếp nhận nhựa đầu tiên từ vòi phun của máy ép.
- Kênh dẫn: Các đường dẫn nhựa từ bạc cuống phun đến các cổng phun.
- Cổng phun: Điểm cuối cùng mà nhựa đi vào lòng khuôn. Thiết kế cổng phun ảnh hưởng trực tiếp đến chất lượng sản phẩm, vị trí điền đầy và khả năng tách nhựa khỏi runner.
Chức năng chính của hệ thống này là đảm bảo nhựa nóng chảy được phân phối đều và nhanh chóng vào lòng khuôn, tránh tình trạng thiếu liệu hoặc các lỗi bề mặt. Ví dụ, các loại cổng phun phổ biến bao gồm:
- Cổng phun biên: Phù hợp cho các sản phẩm lớn, dày, dễ gia công nhưng để lại dấu vết rõ ràng.
- Cổng phun chân kim: Thường dùng cho các sản phẩm nhỏ, có thể tự động tách runner, để lại dấu vết nhỏ.
- Cổng phun ngầm: Cho phép tách runner tự động và để lại dấu vết ẩn, thường dùng cho sản phẩm yêu cầu thẩm mỹ cao.
2.3. Lòng khuôn và lõi khuôn
Đây là những bộ phận trực tiếp tạo hình sản phẩm:
- Lòng khuôn: Phần tạo hình bề mặt ngoài của sản phẩm.
- Lõi khuôn: Phần tạo hình bề mặt trong của sản phẩm.
- Bề mặt phân khuôn: Đường chia khuôn thành hai nửa, nơi sản phẩm được tách ra sau khi ép.
Chức năng của lòng khuôn và lõi khuôn là tạo hình chính xác cho sản phẩm nhựa theo đúng thiết kế. Tầm quan trọng của độ chính xác gia công và độ bóng bề mặt của lòng khuôn/lõi khuôn là cực kỳ cao.
Ví dụ, đối với các linh kiện quang học như thấu kính hay vỏ đèn, bề mặt lòng khuôn cần đạt độ bóng gương (Ra < 0.02 µm) để đảm bảo độ trong suốt và không có khuyết tật. Ngược lại, đối với các sản phẩm có yêu cầu về cảm giác cầm nắm hoặc chống trượt, bề mặt khuôn có thể được tạo nhám để tạo hiệu ứng mong muốn. Bất kỳ sai sót nào trong gia công hoặc độ nhám bề mặt không phù hợp đều có thể dẫn đến sản phẩm bị lỗi, khó tách khuôn hoặc giảm tính thẩm mỹ.
2.4. Hệ thống đẩy sản phẩm
Hệ thống đẩy sản phẩm có nhiệm vụ đưa sản phẩm đã nguội ra khỏi khuôn một cách nhẹ nhàng và không gây hư hại. Các thành phần chính gồm:
- Chốt đẩy: Các thanh kim loại nhỏ đẩy sản phẩm ra.
- Tấm đẩy: Tấm giữ các chốt đẩy và di chuyển chúng đồng bộ.
- Chốt hồi: Đảm bảo tấm đẩy trở về vị trí ban đầu sau khi đẩy sản phẩm.
Chức năng của hệ thống này là đẩy sản phẩm ra khỏi khuôn sau chu kỳ ép. Ngoài chốt đẩy, còn có các loại hệ thống đẩy khác như:
- Ống đẩy:Thường dùng cho các chi tiết hình trụ, đẩy sản phẩm từ bên trong.
- Tấm đẩy: Dùng cho các sản phẩm có thành mỏng, đẩy đều toàn bộ chu vi sản phẩm, tránh biến dạng.
- Khí nén: Sử dụng khí nén để đẩy sản phẩm, phù hợp cho các sản phẩm nhỏ, nhẹ hoặc dễ trầy xước.
2.5. Hệ thống làm mát
Hệ thống làm mát đóng vai trò quan trọng trong việc kiểm soát nhiệt độ khuôn và rút ngắn chu kỳ ép. Nó bao gồm:
- Kênh nước: Các đường dẫn nước hoặc dầu làm mát chạy bên trong khuôn.
- Ống dẫn: Kết nối kênh làm mát với hệ thống làm mát bên ngoài.
Chức năng chính là kiểm soát nhiệt độ khuôn, làm nguội nhựa nhanh chóng và đồng đều. Điều này không chỉ rút ngắn chu kỳ ép mà còn đảm bảo độ ổn định kích thước của sản phẩm. Việc làm mát không hiệu quả có thể dẫn đến nhiều lỗi sản phẩm nghiêm trọng.
Ví dụ, nếu nhiệt độ khuôn không đồng đều, sản phẩm có thể bị cong vênh do co ngót không đều. Nghiên cứu của các nhà khoa học tại Đại học Massachusetts Lowell đã chỉ ra rằng việc tối ưu hóa kênh làm mát có thể giảm thời gian chu kỳ ép tới 20-30% và cải thiện đáng kể chất lượng sản phẩm bằng cách giảm thiểu biến dạng và co ngót.
2.6. Hệ thống thoát khí
- Hệ thống thoát khí là một phần không thể thiếu để đảm bảo nhựa điền đầy lòng khuôn mà không bị cản trở bởi không khí bị nén.
- Kênh thoát khí: Các rãnh nhỏ trên bề mặt phân khuôn hoặc tại các vị trí cuối cùng của dòng chảy nhựa.
Chức năng của hệ thống này là cho phép không khí bị nén trong lòng khuôn thoát ra ngoài khi nhựa đi vào, ngăn ngừa các lỗi như cháy nhựa, bọt khí, hoặc thiếu liệu. Tiêu chuẩn về kích thước kênh thoát khí thường là độ sâu từ 0.01mm đến 0.03mm và chiều rộng từ 1mm đến 6mm, tùy thuộc vào loại nhựa và kích thước sản phẩm. Nếu không khí không thoát ra được, áp suất nén sẽ tăng cao, gây ra hiện tượng "cháy nhựa" do nhiệt độ tăng đột ngột, hoặc tạo ra các bọt khí, làm giảm độ bền và tính thẩm mỹ của sản phẩm.
2.7. Các thành phần phụ trợ khác
Ngoài các hệ thống chính, cấu tạo của khuôn ép nhựa còn bao gồm nhiều thành phần phụ trợ quan trọng:
- Chốt định vị: Đảm bảo hai nửa khuôn khớp chính xác khi đóng.
- Bạc dẫn hướng: Dẫn hướng cho chuyển động của tấm di động và các bộ phận khác.
- Vòng định vị: Đảm bảo khuôn được căn chỉnh chính xác với vòi phun của máy ép.
- Chốt khóa: Ngăn chặn việc mở khuôn không đúng cách hoặc di chuyển không đồng bộ.
Chức năng của các thành phần này là đảm bảo sự ổn định, chính xác và an toàn trong suốt quá trình vận hành khuôn, từ đó kéo dài tuổi thọ của khuôn và máy ép.
3. Phân loại khuôn ép nhựa theo cấu tạo và ứng dụng
Phân loại khuôn ép nhựa theo cấu tạo và ứng dụng
Cấu tạo khuôn ép nhựa có thể được phân loại dựa trên số lượng tấm khuôn và cách thức dẫn nhựa, mỗi loại phù hợp với những yêu cầu sản xuất và sản phẩm khác nhau.
3.1. Khuôn 2 tấm
- Cấu tạo: Đơn giản nhất, sản phẩm và runner (kênh dẫn nhựa) cùng nằm trên một mặt phân khuôn.
- Ưu điểm: Chi phí chế tạo thấp, dễ gia công, chu kỳ ép nhanh.
- Nhược điểm: Cần cắt bỏ runner thủ công sau khi ép, gây lãng phí vật liệu và tăng chi phí nhân công.
- Ứng dụng: Sản phẩm đơn giản, số lượng lớn, không yêu cầu độ phức tạp cao về cổng phun.
3.2. Khuôn 3 tấm
- Cấu tạo: Có thêm một tấm runner riêng biệt, tách sản phẩm và runner ra ở các mặt phân khuôn khác nhau.
- Ưu điểm: Cổng phun có thể đặt ở nhiều vị trí linh hoạt, runner tự động tách ra khỏi sản phẩm khi mở khuôn.
- Nhược điểm: Cấu tạo phức tạp hơn, chu kỳ ép có thể dài hơn một chút, chi phí cao hơn khuôn 2 tấm.
- Ứng dụng: Sản phẩm yêu cầu cổng phun tinh tế, nhiều cổng phun, hoặc cần tách runner tự động để tối ưu hóa quy trình.
3.3. Khuôn hot runner
- Cấu tạo: Hệ thống kênh dẫn nhựa được gia nhiệt liên tục, giữ nhựa ở trạng thái nóng chảy cho đến khi vào lòng khuôn.
- Ưu điểm: Không có runner thải, tiết kiệm vật liệu đáng kể, rút ngắn chu kỳ ép, chất lượng sản phẩm đồng đều hơn do nhiệt độ nhựa ổn định.
- Nhược điểm: Chi phí đầu tư ban đầu rất cao, bảo trì phức tạp và yêu cầu kỹ thuật cao.
- Ứng dụng: Sản phẩm cao cấp, yêu cầu độ chính xác cao, sản xuất số lượng cực lớn trong các ngành như linh kiện ô tô, điện tử (ví dụ: vỏ điện thoại thông minh, đầu nối điện tử), thiết bị y tế (ví dụ: ống tiêm, vỏ thiết bị chẩn đoán).
4. Vật liệu chế tạo khuôn và yêu cầu kỹ thuật

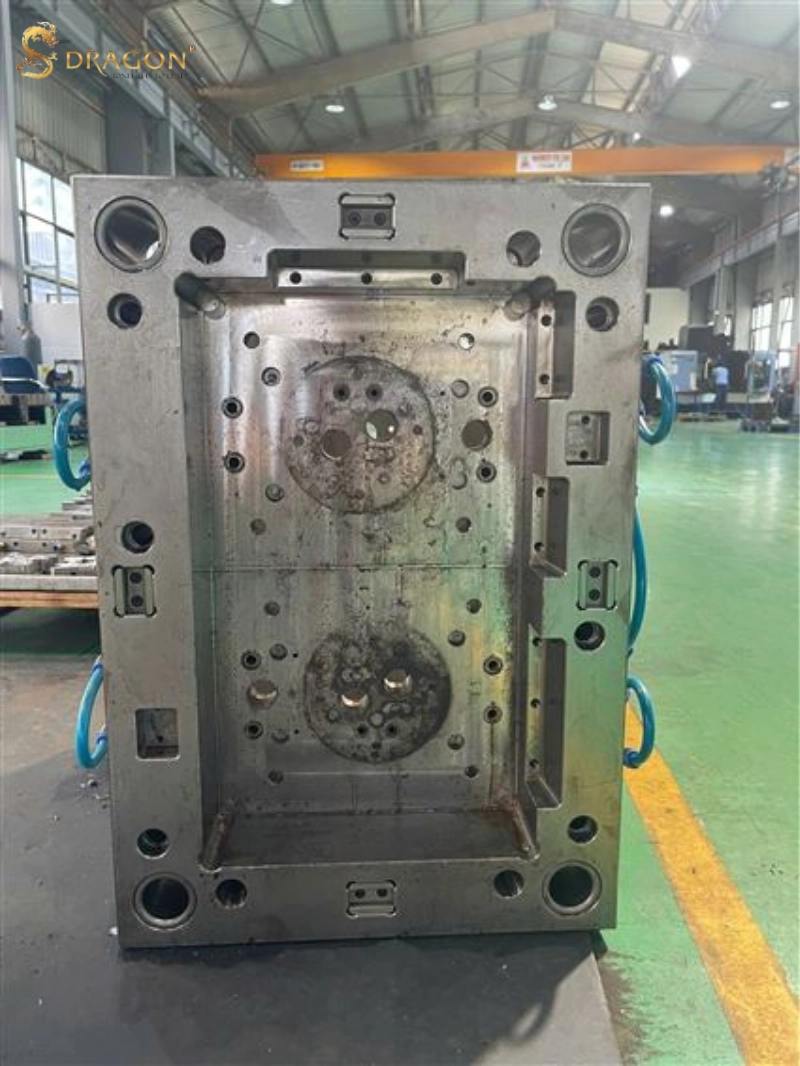

Vật liệu chế tạo khuôn và yêu cầu kỹ thuật
Việc lựa chọn vật liệu và quy trình xử lý kỹ thuật cho khuôn ảnh hưởng trực tiếp đến độ bền, độ chính xác và tuổi thọ của khuôn, từ đó tác động đến chất lượng sản phẩm cuối cùng.
4.1. Các loại thép khuôn phổ biến
- Thép P20 (AISI P20): Phổ biến cho khuôn có tuổi thọ trung bình, dễ gia công, thường được sử dụng cho khuôn ép nhựa thông thường.
- Thép H13 (AISI H13 / DIN 1.2344): Có khả năng chịu nhiệt tốt, phù hợp cho khuôn ép các loại nhựa kỹ thuật có nhiệt độ nóng chảy cao hoặc các ứng dụng yêu cầu độ bền cao.
- Thép S7 (AISI S7): Độ cứng cao, chống mài mòn và chịu va đập tốt, dùng cho các khuôn cần độ bền cơ học vượt trội.
- Thép không gỉ (ví dụ: 420SS - AISI 420): Được sử dụng cho khuôn yêu cầu chống ăn mòn cao, đặc biệt trong ngành y tế, thực phẩm hoặc khi ép các loại nhựa có tính ăn mòn.
4.2. Yêu cầu kỹ thuật đối với vật liệu khuôn
Vật liệu dùng để tạo nên cấu tạo khuôn đúc nhựa cần đáp ứng các tiêu chí nghiêm ngặt:
- Độ cứng và độ bền: Chịu được áp lực ép phun và mài mòn cao trong quá trình sản xuất.
- Khả năng chống ăn mòn: Đặc biệt quan trọng với một số loại nhựa hoặc môi trường sản xuất có hóa chất.
- Độ dẫn nhiệt: Ảnh hưởng trực tiếp đến hiệu quả làm mát và chu kỳ ép. Vật liệu có độ dẫn nhiệt tốt giúp phân tán nhiệt nhanh chóng.
- Khả năng gia công: Dễ dàng tạo hình các chi tiết phức tạp với độ chính xác cao.
- Ổn định kích thước sau xử lý nhiệt: Đảm bảo khuôn không bị biến dạng sau các quá trình tôi luyện.
Để cải thiện tính chất vật liệu, các quy trình xử lý nhiệt như tôi luyện và thấm nitơ thường được áp dụng. Ví dụ, thấm nitơ tạo ra một lớp bề mặt cứng chắc, tăng cường khả năng chống mài mòn và ăn mòn cho khuôn, kéo dài đáng kể tuổi thọ của khuôn ép nhựa.
5. Tầm quan trọng của việc nắm vững cấu tạo khuôn trong chế tạo và sản xuất

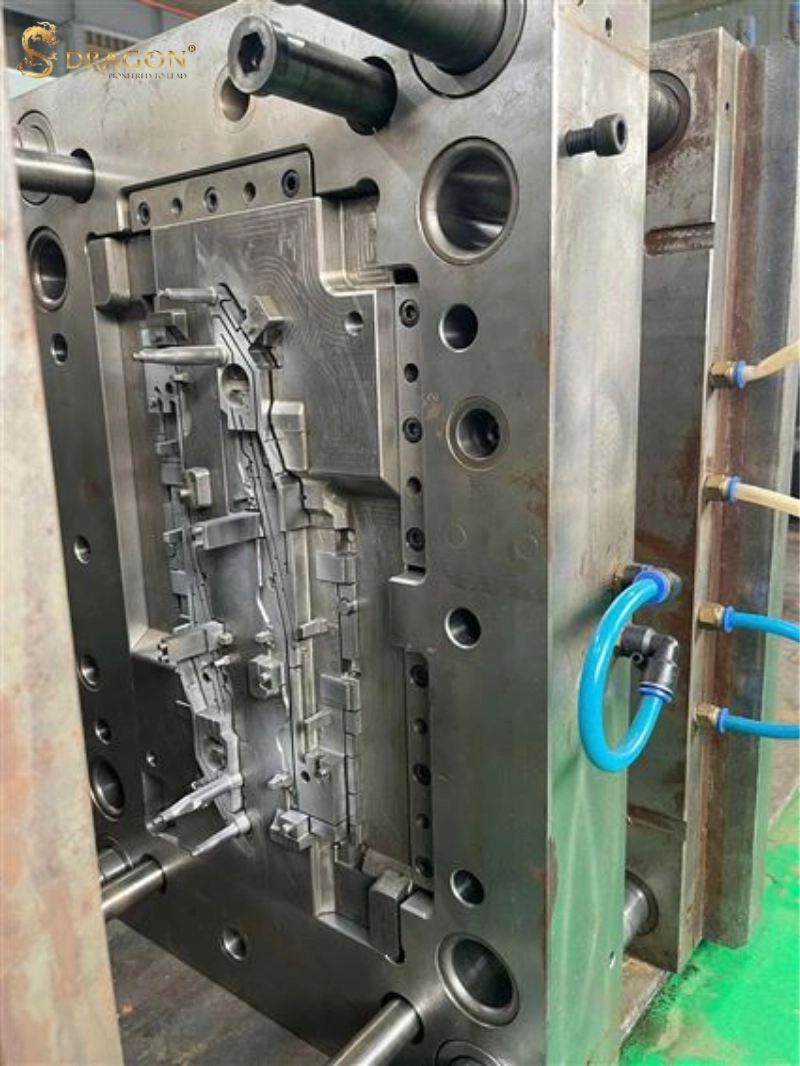

Tầm quan trọng của việc nắm vững cấu tạo khuôn trong chế tạo và sản xuất
Hiểu biết sâu sắc về cấu tạo khuôn ép nhựa mang lại nhiều lợi ích thiết thực trong cả quá trình chế tạo và vận hành sản xuất.
5.1. Tối ưu hóa thiết kế khuôn
Hiểu biết sâu về cấu tạo và nguyên lý hoạt động của khuôn ép nhựa giúp đội ngũ kỹ sư đưa ra thiết kế tối ưu ngay từ giai đoạn đầu. Nhờ đó, các yếu tố như độ bền khuôn, khả năng thoát khí, đường chạy nhựa, kết cấu tách khuôn và cơ cấu đẩy đều được bố trí hợp lý, giảm thiểu tối đa lỗi sản phẩm và chi phí chỉnh sửa.
Thiết kế tối ưu không chỉ giúp khuôn vận hành ổn định trong suốt vòng đời mà còn nâng cao hiệu suất ép phun, rút ngắn chu kỳ sản xuất và đảm bảo chất lượng đồng nhất cho từng linh kiện.
5.2. Nâng cao chất lượng sản phẩm
Việc hiểu rõ cấu tạo và cơ chế hoạt động của khuôn đúc nhựa giúp kiểm soát chặt chẽ các yếu tố quyết định chất lượng như độ điền đầy, độ co rút, khả năng thoát khí, độ ổn định nhiệt và lực kẹp khuôn. Nhờ đó, sản phẩm sau ép đạt độ chính xác cao về kích thước, bề mặt mịn, hạn chế khuyết tật (bavia, lõm, cháy, rỗ khí), đồng thời đảm bảo đầy đủ các tính năng cơ học theo yêu cầu.
Sự kiểm soát này giúp sản phẩm đáp ứng các tiêu chuẩn kỹ thuật và thẩm mỹ khắt khe của các thị trường như điện tử, ô tô, thiết bị gia dụng và y tế, góp phần nâng cao uy tín của doanh nghiệp và tối ưu hiệu quả sản xuất.
5.3. Giảm thiểu lỗi và chi phí sản xuất
Việc nắm vững cấu tạo và chức năng của từng bộ phận trong khuôn giúp kỹ sư dễ dàng nhận diện sớm các bất thường như lệch tâm, thiếu thông gió, kênh dẫn không tối ưu, sai lệch nhiệt độ hoặc mài mòn bề mặt khuôn. Khi các vấn đề được phát hiện và xử lý kịp thời, doanh nghiệp tránh được các lỗi phổ biến như sản phẩm không điền đầy, biến dạng, bavia, cháy xém hoặc rỗ khí.
Nhờ giảm thiểu sai hỏng và hạn chế phải chạy lại khuôn, chi phí vật liệu, nhân công và thời gian sản xuất được tối ưu đáng kể. Điều này không chỉ cải thiện năng suất mà còn giúp doanh nghiệp giảm chi phí vận hành và nâng cao hiệu quả tổng thể của dây chuyền ép nhựa.
5.4. Bảo trì và sửa chữa hiệu quả
Khi hiểu rõ cấu tạo và cơ chế hoạt động của từng bộ phận trong khuôn ép nhựa, kỹ thuật viên có thể nhanh chóng xác định vị trí và nguyên nhân gây ra sự cố, thay vì phải kiểm tra từng phần mất nhiều thời gian. Điều này giúp quá trình bảo trì – từ vệ sinh kênh dẫn, điều chỉnh chốt dẫn hướng, xử lý mài mòn lòng khuôn cho đến cân chỉnh hệ thống làm mát – được thực hiện chính xác và đúng kỹ thuật.
Nhờ bảo trì đúng cách và sửa chữa kịp thời, khuôn duy trì độ ổn định, hạn chế hỏng hóc nghiêm trọng và kéo dài tuổi thọ sử dụng. Điều này giúp doanh nghiệp tiết kiệm chi phí đầu tư mới, đồng thời đảm bảo năng suất sản xuất luôn được duy trì ở mức tối ưu.
5.5. Cải thiện năng suất
Việc tối ưu hóa cấu tạo khuôn đúc nhựa và hiểu rõ cách thức hoạt động của nó giúp rút ngắn chu kỳ ép, giảm thời gian dừng máy, từ đó cải thiện đáng kể năng suất tổng thể của dây chuyền sản xuất.
Cấu tạo khuôn ép nhựa là nền tảng cốt lõi định hình chất lượng, hiệu quả và sự thành công của một sản phẩm nhựa. Nắm vững kiến thức này không chỉ là yêu cầu cơ bản mà còn là lợi thế cạnh tranh trong ngành công nghiệp chế tạo và sản xuất linh kiện nhựa.
