Chất lượng sản phẩm nhựa phụ thuộc trực tiếp vào độ chính xác và độ ổn định của bộ khuôn, đặc biệt đối với các đơn hàng quy mô công nghiệp. Một quy trình chế tạo khuôn ép nhựa tiêu chuẩn không chỉ đảm bảo yêu cầu kỹ thuật mà còn đóng vai trò then chốt trong việc tối ưu hiệu suất và kiểm soát chi phí sản xuất. Trong bài viết này SDragon sẽ phân tích chi tiết, làm rõ cách tiếp cận bài bản quy trình chế tạo khuôn mẫu 7 bước giúp doanh nghiệp sản xuất khuôn mẫu chất lượng cao, đáp ứng sản lượng lớn và yêu cầu khắt khe của thị trường.
1. Tiếp nhận thông tin và phân tích tính khả thi của dự án khuôn mẫu

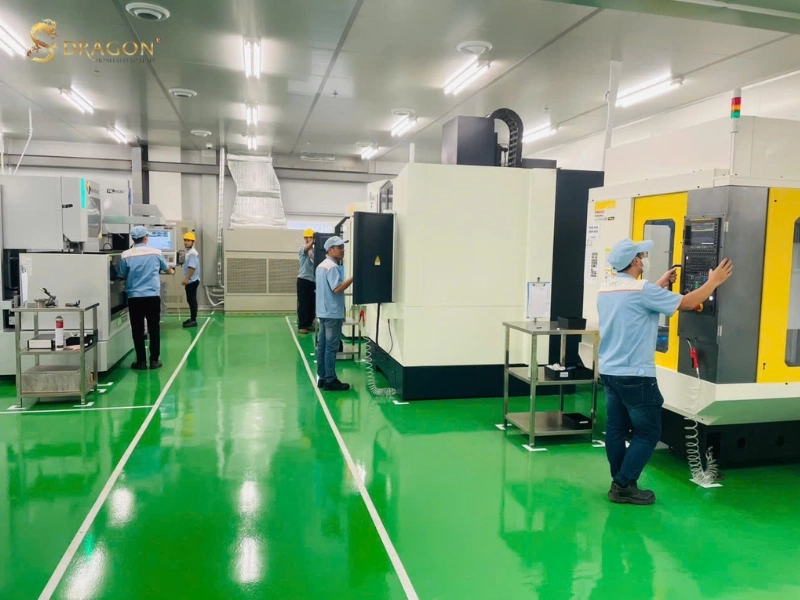

Tiếp nhận thông tin và phân tích tính khả thi của dự án khuôn mẫu
Đây là giai đoạn nền tảng, quyết định đến 50% sự thành công của toàn bộ dự án. Việc phân tích kỹ lưỡng yêu cầu ban đầu giúp SDragon đưa ra giải pháp kỹ thuật chính xác và dự toán chi phí hợp lý nhất.
1.1 Khảo sát yêu cầu kỹ thuật và đặc tính sản phẩm đầu ra
Để bắt đầu, SDragon cần tiếp nhận bản vẽ kỹ thuật 2D/3D hoặc sản phẩm mẫu từ doanh nghiệp. Đội ngũ kỹ sư sẽ tiến hành phân tích sâu các yếu tố:
- Vật liệu nhựa: Loại nhựa (ABS, PC, PP, POM...) sẽ ảnh hưởng trực tiếp đến thiết kế hệ thống kênh dẫn, nhiệt độ làm mát và lựa chọn vật liệu thép làm khuôn.
- Độ co ngót: Mỗi loại nhựa có tỷ lệ co ngót khác nhau. Việc tính toán chính xác thông số này đảm bảo sản phẩm cuối cùng có kích thước đúng với dung sai cho phép.
- Yêu cầu bề mặt: Độ bóng, độ nhám, hay các loại vân bề mặt (texture) đều cần được xác định rõ để áp dụng các công nghệ gia công tinh phù hợp.
Đây là bước cực kỳ quan trọng để xác định cấu trúc khuôn phù hợp, đặc biệt với các đơn hàng có sản lượng mục tiêu lên đến hàng triệu sản phẩm, đòi hỏi một bộ khuôn mẫu chính xác cao và bền bỉ.
1.2 Tư vấn giải pháp tối ưu hóa kết cấu khuôn và chi phí sản xuất
Dựa trên số lượng sản phẩm dự kiến (từ vài chục nghìn đến hàng triệu), SDragon sẽ tư vấn cho doanh nghiệp các giải pháp tối ưu nhất về năng suất và chi phí:
- Số lượng cavity (hốc khuôn): Thay vì sử dụng khuôn 1 hốc cho thời gian chu kỳ dài, chúng tôi sẽ đề xuất các bộ khuôn nhiều hốc (2, 4, 8, 16... hốc) để tăng sản lượng trên mỗi lần ép, giảm đáng kể chi phí nhân công và thời gian sản xuất.
- Loại hình runner (kênh dẫn nhựa):
- Khuôn Cold Runner (Kênh dẫn nguội): Phù hợp cho các đơn hàng số lượng vừa phải, chi phí đầu tư khuôn thấp hơn.
- Khuôn Hot Runner (Kênh dẫn nóng): Là giải pháp lý tưởng cho sản xuất hàng loạt quy mô lớn. Tuy chi phí ban đầu cao hơn, nhưng khuôn hot runner giúp loại bỏ phần cuống nhựa, tiết kiệm nguyên vật liệu, rút ngắn chu kỳ ép và cho phép tự động hóa hoàn toàn.
- Đối với một dự án sản xuất vỏ sạc điện thoại với sản lượng 2 triệu sản phẩm/năm, SDragon đã tư vấn khách hàng chuyển từ thiết kế khuôn 2 hốc ban đầu sang khuôn hot runner 8 hốc. Kết quả là chu kỳ ép giảm từ 35 giây xuống còn 22 giây, tiết kiệm khoảng 8% chi phí vật liệu và tăng năng suất tổng thể lên gần 400%.
2. Thiết kế khuôn mẫu chi tiết trên phần mềm chuyên dụng
Thiết kế khuôn mẫu chi tiết trên phần mềm chuyên dụng
Sau khi thống nhất phương án kỹ thuật, bộ phận thiết kế sẽ bắt tay vào việc xây dựng mô hình 3D chi tiết cho bộ khuôn. Đây là giai đoạn hiện thực hóa ý tưởng và phòng ngừa rủi ro trước khi gia công.
2.1 Thiết kế 3D và mô phỏng dòng chảy nhựa
SDragon sử dụng các phần mềm CAD/CAM hàng đầu như Siemens NX, SolidWorks kết hợp với phần mềm mô phỏng Moldflow. Quá trình thiết kế khuôn mẫu bao gồm:
- Dựng mô hình 3D: Tất cả các chi tiết của khuôn như tấm khuôn, lõi (core), lòng khuôn (cavity), chốt đẩy, kênh dẫn, hệ thống làm mát... được thiết kế chi tiết.
- Phân tích dòng chảy nhựa (Moldflow Analysis): Đây là bước không thể thiếu đối với các khuôn ép nhựa công nghiệp. Phần mềm sẽ mô phỏng quá trình nhựa lỏng được bơm vào lòng khuôn, giúp dự đoán và khắc phục các khuyết tật tiềm ẩn như:
- Thiếu liệu (Short shot).
- Bọt khí (Air traps).
- Đường hàn (Weld lines).
- Cong vênh, biến dạng do co ngót không đều.
Việc mô phỏng này giúp tối ưu hóa vị trí cổng vào nhựa (gate), thiết kế hệ thống làm mát hiệu quả và đảm bảo sản phẩm đạt chất lượng đồng đều ngay từ lần thử khuôn đầu tiên.
2.2 Hoàn thiện bản vẽ chi tiết cho từng linh kiện trong bộ khuôn
Từ mô hình 3D tổng thể, các kỹ sư sẽ xuất bản vẽ 2D chi tiết cho từng bộ phận. Mỗi bản vẽ thể hiện đầy đủ kích thước, dung sai lắp ghép, vật liệu, yêu cầu độ cứng và các ghi chú kỹ thuật cần thiết cho bộ phận gia công khuôn mẫu. Việc kiểm soát dung sai ở mức micromet (µm) là bắt buộc để đảm bảo các chi tiết có thể lắp ráp chính xác và vận hành trơn tru.
Xem thêm: Các Loại Khuôn Ép Nhựa Phổ Biến Hiện Nay
3. Lựa chọn vật liệu thép và linh kiện tiêu chuẩn cho khuôn công nghiệp

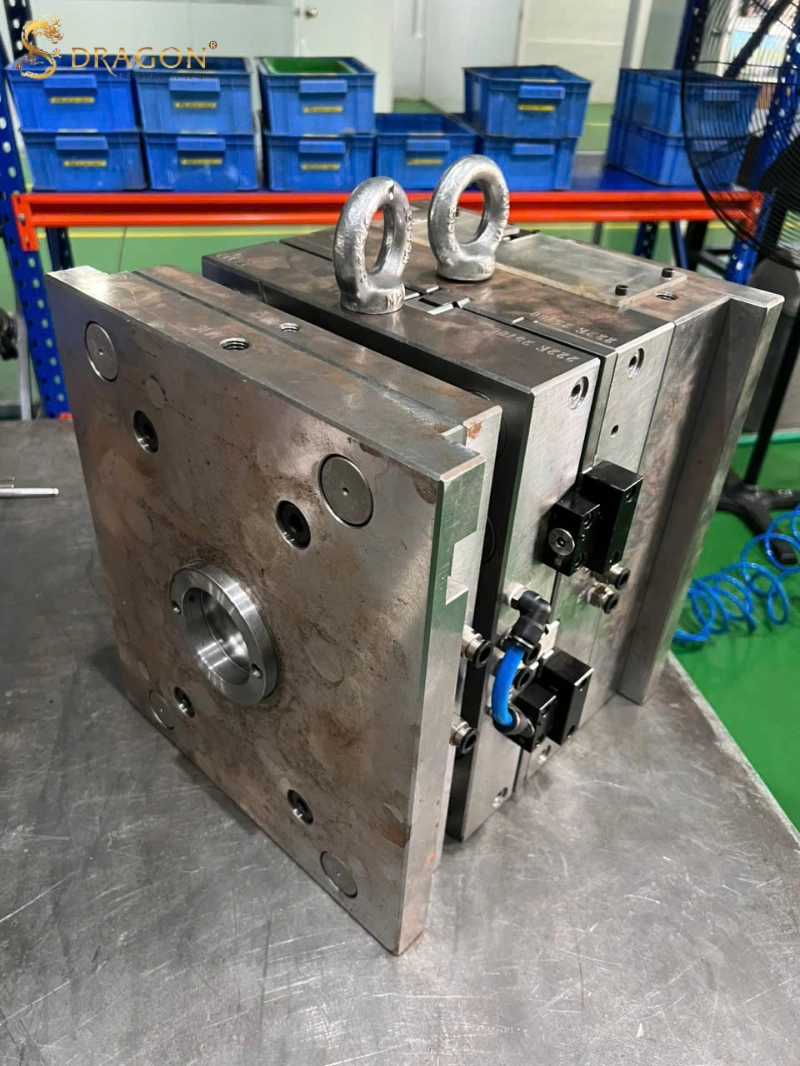

Lựa chọn vật liệu thép và linh kiện tiêu chuẩn cho khuôn công nghiệp
Tuổi thọ và sự ổn định của khuôn phụ thuộc rất lớn vào chất lượng vật liệu. Với kinh nghiệm sản xuất khuôn ép nhựa cho các đơn hàng lớn, SDragon luôn tuân thủ các tiêu chuẩn vật liệu khắt khe.
- Vật liệu thép làm khuôn: Chúng tôi sử dụng các dòng thép khuôn mẫu cao cấp nhập khẩu từ Nhật Bản, Đức, Thụy Điển như S136, H13, NAK80, 2344... Các loại thép này có độ cứng cao, khả năng chống mài mòn, chống gỉ sét và chịu được áp lực sản xuất liên tục hàng triệu chu kỳ.
- Linh kiện tiêu chuẩn (Standard Parts): Các chi tiết như lò xo, chốt dẫn hướng, bạc cuống phun, vòng định vị... được SDragon ưu tiên sử dụng từ các thương hiệu uy tín toàn cầu như Misumi, Hasco, DME. Điều này không chỉ đảm bảo chất lượng mà còn giúp việc thay thế, bảo trì khuôn sau này trở nên nhanh chóng và dễ dàng.
- Kiểm tra chất lượng đầu vào: Mọi lô thép trước khi đưa vào gia công đều phải có đầy đủ chứng chỉ xuất xứ và chất lượng (CO/CQ). Chúng tôi cũng tiến hành kiểm tra lại độ cứng và thành phần hóa học để đảm bảo vật liệu đúng chuẩn.
- Dẫn chứng khoa học: Các nghiên cứu về vật liệu học đã chỉ ra rằng, việc sử dụng các loại thép làm khuôn chuyên dụng được nhiệt luyện để đạt độ cứng từ 48-52 HRC có thể kéo dài tuổi thọ của khuôn lên gấp 2-3 lần so với các loại thép thông thường trong điều kiện sản xuất cường độ cao. Điều này giúp giảm thiểu thời gian dừng máy để sửa chữa và đảm bảo tiến độ giao hàng cho các đơn hàng lớn.
4. Quy trình gia công cơ khí chính xác các chi tiết khuôn

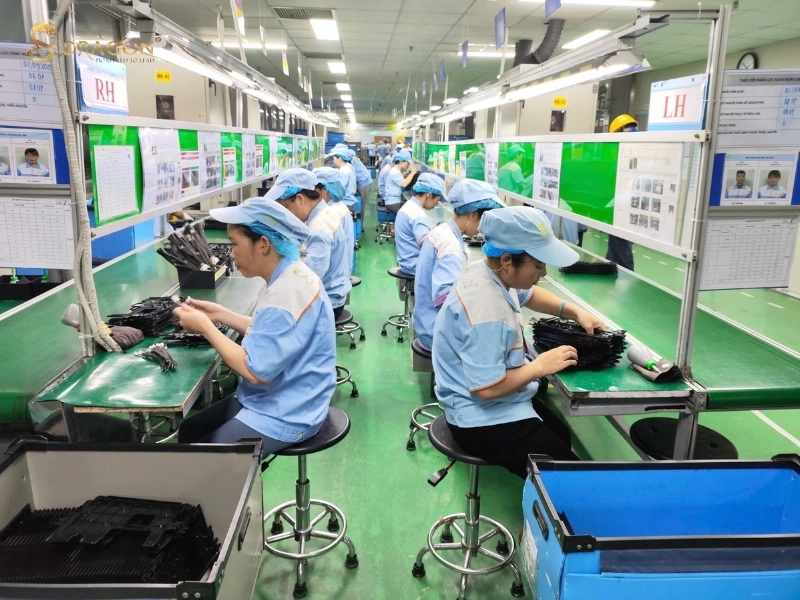

Quy trình gia công cơ khí chính xác các chi tiết khuôn
Đây là giai đoạn biến những bản vẽ kỹ thuật thành các chi tiết kim loại vật lý với độ chính xác tuyệt đối. Cách chế tạo khuôn mẫu tại SDragon được thực hiện trên hệ thống máy móc hiện đại.
4.1 Gia công thô và xử lý nhiệt để tăng độ bền vật liệu
Ban đầu, các khối thép sẽ được đưa lên máy phay CNC tốc độ cao để gia công thô, loại bỏ phần lớn vật liệu thừa và định hình cơ bản cho chi tiết. Sau giai đoạn này, các chi tiết quan trọng như lòng khuôn và lõi khuôn sẽ được đưa đi xử lý nhiệt (tôi chân không) để đạt được độ cứng yêu cầu, tăng khả năng chịu mài mòn và độ bền va đập.
4.2 Gia công tinh bằng công nghệ CNC, EDM và Wire-cut
Sau khi xử lý nhiệt, các chi tiết quay trở lại xưởng để gia công tinh, đây là bước quyết định độ chính xác cuối cùng của khuôn:
- Phay CNC tinh: Hoàn thiện các bề mặt phẳng và các biên dạng không quá phức tạp với độ chính xác cao.
- Gia công xung điện: Sử dụng cho các vùng có hình dạng phức tạp, các góc hẹp, sâu hoặc các bề mặt cần tạo vân mà máy phay CNC không thể tiếp cận.
- Gia công cắt dây: Dùng để cắt các lỗ đẩy, các chốt có biên dạng đặc biệt với độ chính xác lên đến phần nghìn milimet.
Toàn bộ quá trình gia công cơ khí chính xác tại SDragon được kiểm soát nghiêm ngặt, đảm bảo dung sai của các chi tiết quan trọng luôn nằm trong khoảng ±0.005mm.
5. Lắp ráp hoàn thiện và kiểm tra chức năng hệ thống khuôn

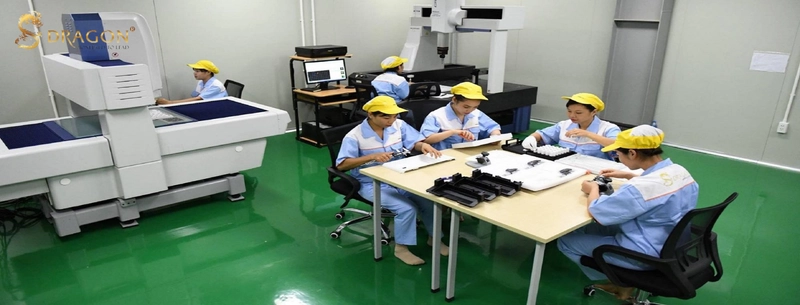

Lắp ráp hoàn thiện và kiểm tra chức năng hệ thống khuôn
Các chi tiết sau khi gia công tinh và kiểm tra chất lượng sẽ được chuyển đến bộ phận lắp ráp.
- Làm nguội và vệ sinh: Tất cả các chi tiết được vệ sinh sạch sẽ, các bề mặt của lòng khuôn (cavity) và lõi khuôn (core) được đánh bóng để đạt độ hoàn thiện yêu cầu.
- Lắp ráp: Đội ngũ kỹ thuật viên sẽ tiến hành lắp ráp các hệ thống: dẫn hướng, làm mát, kênh dẫn nhựa, đẩy sản phẩm... theo đúng trình tự trên bản vẽ thiết kế.
- Kiểm tra chức năng:
- Kiểm tra sự di chuyển trơn tru giữa các tấm khuôn, hoạt động của hệ thống lói đẩy.
- Kiểm tra độ kín khít của hệ thống làm mát bằng cách bơm nước dưới áp suất 5-7 bar để đảm bảo không có hiện tượng rò rỉ trong quá trình vận hành thực tế.
6. Thử nghiệm khuôn và tinh chỉnh thông số kỹ thuật
Thử nghiệm khuôn và tinh chỉnh thông số kỹ thuật
Đây là bước kiểm tra thực tế để xác nhận chất lượng khuôn trước khi bàn giao. Một bộ khuôn mẫu chất lượng cao phải tạo ra sản phẩm hoàn hảo.
6.1 Tiến hành ép thử sản phẩm trên máy ép nhựa công suất lớn
Khuôn sau khi lắp ráp hoàn chỉnh sẽ được gá lên máy ép nhựa có công suất phù hợp. Chúng tôi sẽ sử dụng đúng loại nhựa và thiết lập các thông số (nhiệt độ, áp suất, tốc độ bơm, thời gian làm mát) tương ứng với điều kiện sản xuất thực tế của khách hàng để ép thử sản phẩm mẫu.
6.2 Hiệu chỉnh khuôn dựa trên kết quả đo lường thực tế
Sản phẩm mẫu đầu tiên (T1) sẽ được kiểm tra kỹ lưỡng về kích thước, ngoại quan và các lỗi tiềm ẩn. Nếu có bất kỳ sai lệch nào so với thiết kế, đội ngũ kỹ thuật của SDragon sẽ nhanh chóng phân tích nguyên nhân và tiến hành các bước tinh chỉnh, sửa đổi cần thiết trên khuôn cho đến khi sản phẩm đạt được sự hoàn hảo tuyệt đối theo tiêu chuẩn đã thống nhất.
7. Kiểm soát chất lượng cuối cùng và bàn giao cho sản xuất hàng loạt

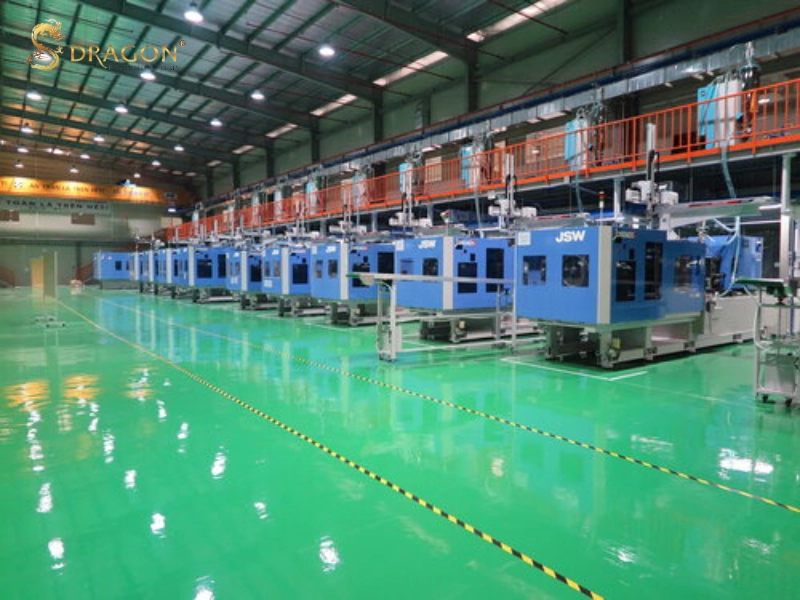

Kiểm soát chất lượng cuối cùng và bàn giao cho sản xuất hàng loạt
Sau khi khuôn đã được hiệu chỉnh và tạo ra sản phẩm đạt chuẩn, SDragon sẽ tiến hành các bước cuối cùng trước khi bàn giao.
- Đo lường và xác nhận: Sản phẩm mẫu cuối cùng sẽ được đo lại bằng các thiết bị đo lường chính xác như máy đo tọa độ 3D (CMM) để lập báo cáo kích thước (Dimension Report), xác nhận mọi thông số đều nằm trong dung sai cho phép so với bản vẽ gốc.
- Bàn giao: Khuôn ép nhựa sẽ được vệ sinh, phun dầu chống gỉ, đóng gói cẩn thận và bàn giao cho doanh nghiệp. Đi kèm là bộ hồ sơ kỹ thuật đầy đủ, bao gồm bản vẽ, hướng dẫn vận hành và lịch trình bảo trì định kỳ.
SDragon cam kết đồng hành cùng doanh nghiệp trong suốt quá trình sản xuất hàng loạt, hỗ trợ kỹ thuật và bảo trì để đảm bảo khuôn luôn hoạt động ở hiệu suất cao nhất.
Quy trình chế tạo khuôn mẫu 7 bước khép kín tại SDragon, từ phân tích ban đầu đến bàn giao và hỗ trợ sau bán hàng, được xây dựng để đáp ứng những yêu cầu khắt khe nhất của ngành sản xuất công nghiệp. Bằng việc kết hợp giữa kinh nghiệm chuyên môn, công nghệ hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt, chúng tôi không chỉ cung cấp một bộ khuôn, mà mang đến một giải pháp sản xuất bền vững, hiệu quả và đáng tin cậy cho các đối tác doanh nghiệp.
Nếu doanh nghiệp của bạn đang tìm kiếm một đối tác có năng lực để thực hiện các dự án gia công khuôn mẫu và sản xuất linh kiện nhựa quy mô lớn, hãy liên hệ với SDragon để nhận được sự tư vấn chuyên sâu và giải pháp tối ưu nhất.
