Trong lĩnh vực sản xuất hiện đại, công nghệ ép phun nhựa đóng vai trò then chốt, và khuôn ép nhựa là trái tim của quy trình này. Sự đa dạng và phức tạp của các loại khuôn ép nhựa đòi hỏi sự am hiểu sâu sắc để tối ưu hóa sản xuất. Việc lựa chọn đúng loại khuôn không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn tác động trực tiếp đến chi phí và hiệu quả công việc. Bài viết này SDragon sẽ cung cấp cái nhìn tổng quan và chi tiết về các loại khuôn ép nhựa phổ biến, giúp doanh nghiệp đưa ra quyết định tối ưu.
1. Khuôn ép nhựa là gì và vai trò then chốt trong sản xuất công nghiệp

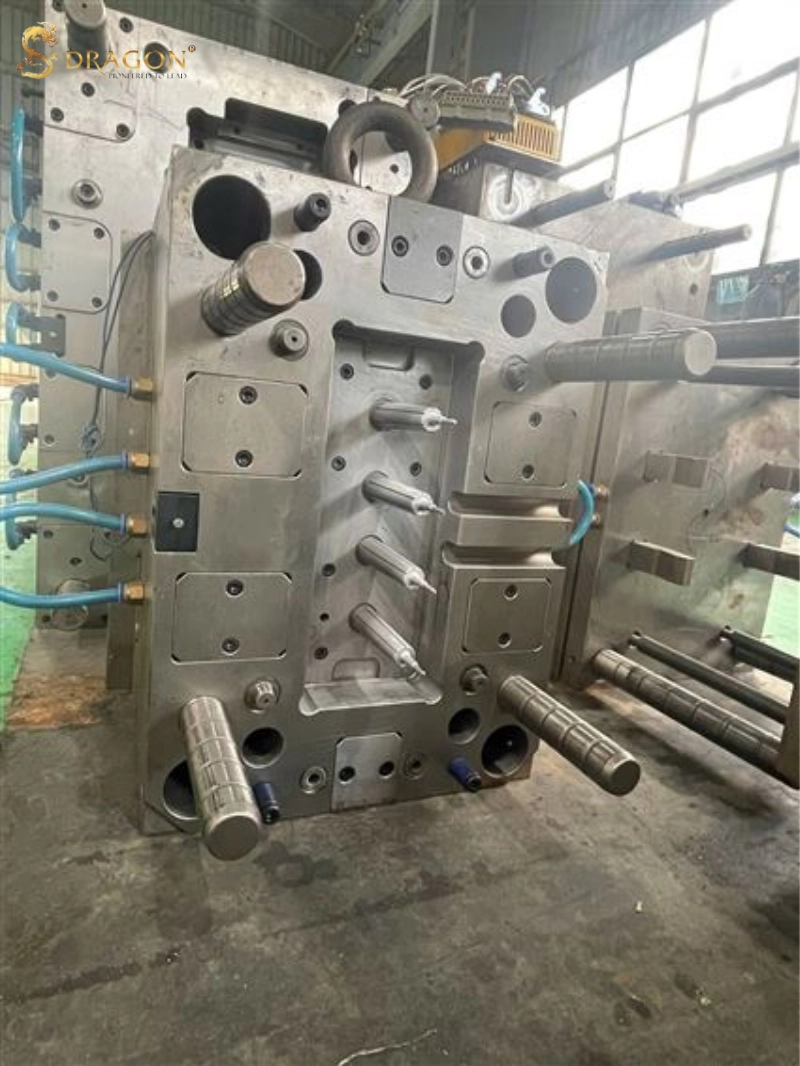

Khuôn ép nhựa là gì và vai trò then chốt trong sản xuất công nghiệp
Khuôn ép nhựa là công cụ được thiết kế chính xác để tạo hình các sản phẩm nhựa thông qua quá trình ép phun. Đây không chỉ là một bộ phận cơ khí mà còn là yếu tố quyết định chất lượng và hiệu quả của toàn bộ dây chuyền sản xuất linh kiện nhựa.
Vai trò quan trọng của khuôn ép nhựa thể hiện ở khả năng:
- Sản xuất hàng loạt với độ chính xác và đồng nhất cao: Đảm bảo mọi sản phẩm đều đạt tiêu chuẩn kỹ thuật đề ra, giảm thiểu sai sót.
- Tạo ra các chi tiết phức tạp, đòi hỏi dung sai chặt chẽ: Cho phép sản xuất các linh kiện có hình dạng phức tạp, tích hợp nhiều chức năng trong một chi tiết duy nhất.
- Đóng góp vào các ngành công nghiệp mũi nhọn: Từ ô tô, điện tử, y tế đến thiết bị thông minh, khuôn ép nhựa là nền tảng để tạo ra các linh kiện quan trọng, thúc đẩy sự phát triển công nghệ.
2. Phân loại và đặc điểm chi tiết các loại khuôn ép nhựa phổ biến
Trong lĩnh vực sản xuất khuôn ép nhựa, rất nhiều loại khuôn đã được phát triển nhằm đáp ứng đa dạng nhu cầu của từng ngành công nghiệp. Mỗi loại khuôn sở hữu những yếu tố riêng biệt, cho phép doanh nghiệp lựa chọn giải pháp phù hợp nhất với đặc thù sản phẩm và yêu cầu kỹ thuật..
2.1. Khuôn 2 tấm

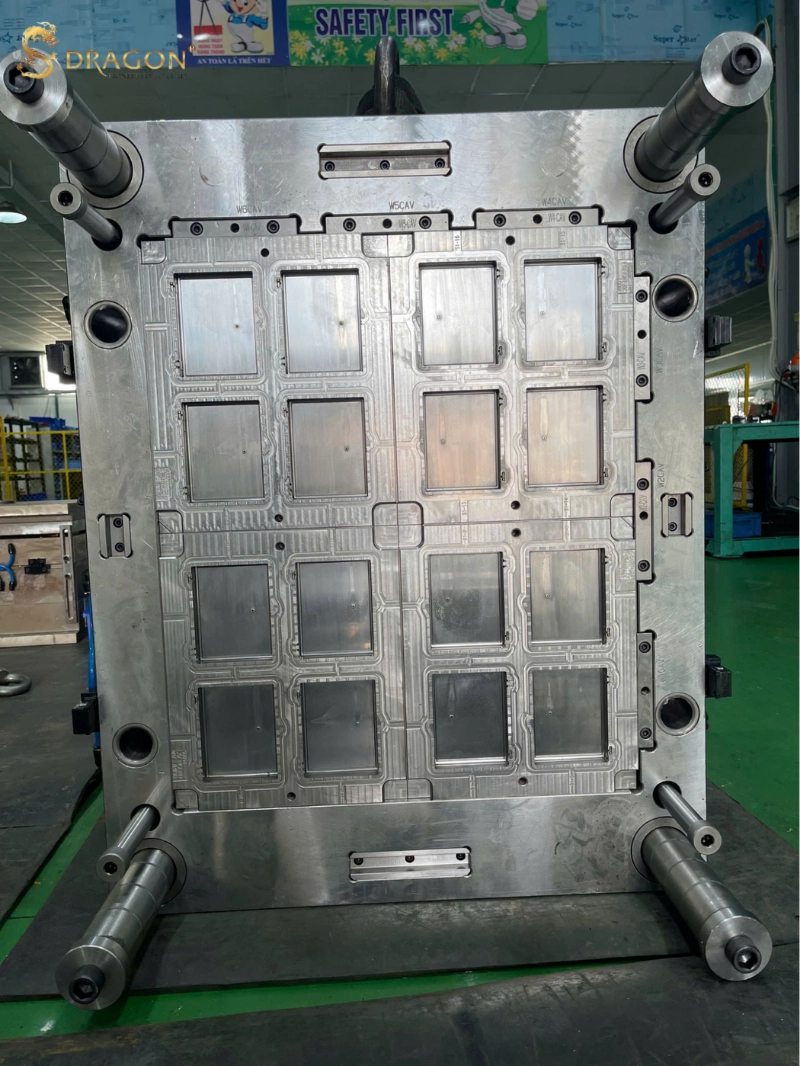

Khuôn 2 tấm
Khuôn 2 tấm là loại khuôn cơ bản và đơn giản nhất trong các loại khuôn ép nhựa.
- Cấu tạo: Gồm hai tấm khuôn chính: tấm cố định và tấm di động .Kênh dẫn nhựa và sản phẩm nằm trên cùng một mặt phân khuôn.
- Nguyên lý hoạt động: Nhựa nóng chảy được bơm vào khoang khuôn, đông đặc. Khi khuôn mở, sản phẩm cùng kênh dẫn được đẩy ra ngoài đồng thời.
- Ưu điểm: Thiết kế đơn giản, chi phí chế tạo thấp, dễ bảo trì và vận hành.
- Nhược điểm: Điểm cấp liệu thường để lại dấu vết trên sản phẩm. Kênh dẫn nhựa là vật liệu thừa cần loại bỏ hoặc tái chế, gây lãng phí vật liệu và tăng chi phí phụ trợ. Chu kỳ ép có thể dài hơn do cần thời gian để kênh dẫn nguội và đẩy ra.
- Ứng dụng ví dụ: Phù hợp cho các sản phẩm có hình dạng đơn giản, không yêu cầu quá cao về thẩm mỹ bề mặt hoặc số lượng sản xuất không quá lớn, như vỏ hộp, nắp đơn giản, đồ gia dụng cơ bản.
2.2. Khuôn 3 tấm

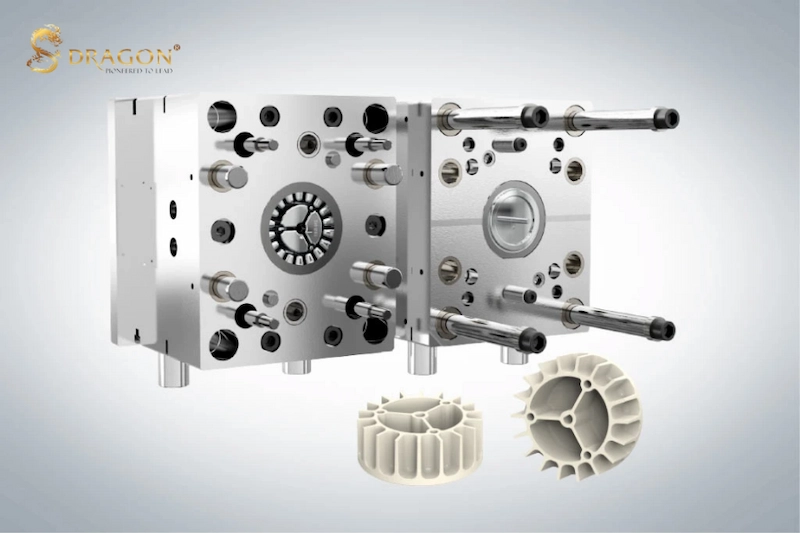

Khuôn 3 tấm
Khuôn 3 tấm được phát triển để khắc phục một số nhược điểm của khuôn 2 tấm, đặc biệt về vị trí cấp liệu.
- Cấu tạo: Gồm ba tấm khuôn chính: tấm cố định, tấm di động và tấm kênh dẫn trung gian. Kênh dẫn và sản phẩm nằm trên các mặt phân khuôn khác nhau, cho phép tách biệt chúng.
- Nguyên lý hoạt động: Khi khuôn mở, tấm kênh dẫn tách ra trước để loại bỏ kênh dẫn, sau đó tấm sản phẩm tách ra để đẩy sản phẩm. Điều này cho phép tách kênh dẫn khỏi sản phẩm một cách tự động.
- Ưu điểm: Vị trí cấp liệu linh hoạt hơn (thường là cấp từ giữa sản phẩm), giúp phân phối nhựa đều, giảm dấu vết cấp liệu, và tạo ra bề mặt sản phẩm đẹp hơn.
- Nhược điểm: Cấu tạo phức tạp hơn khuôn 2 tấm, chi phí chế tạo cao hơn. Chu kỳ ép có thể dài hơn do có thêm một bước mở khuôn.
- Ứng dụng ví dụ: Các sản phẩm yêu cầu thẩm mỹ bề mặt cao, phân phối nhựa đều hoặc có hình dạng phức tạp, ví dụ như vỏ điện thoại, linh kiện điện tử có bề mặt mịn, đồ chơi cao cấp.
2.3. Khuôn hot runner

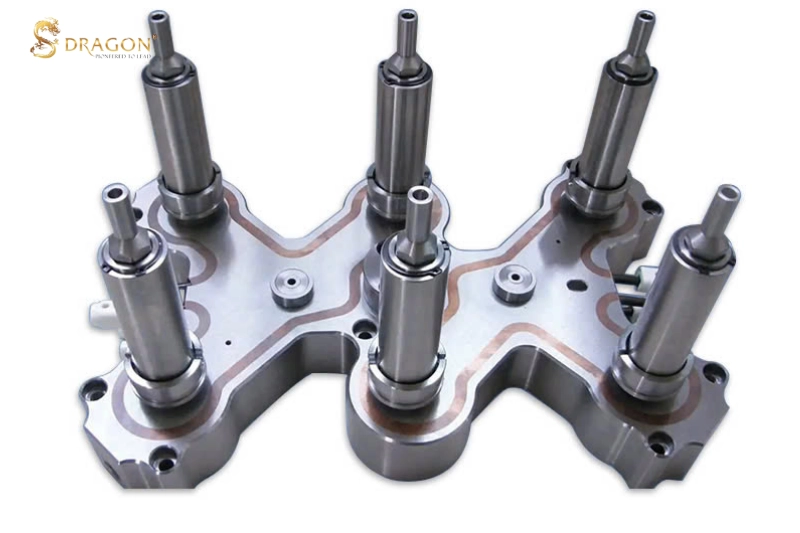

Khuôn hot runner
Khuôn hot runner là một trong những loại khuôn ép nhựa tiên tiến nhất, được thiết kế để tối ưu hóa hiệu quả sản xuất.
- Cấu tạo: Hệ thống kênh dẫn được duy trì ở nhiệt độ nóng chảy của nhựa bằng các bộ phận gia nhiệt và van điều khiển. Nhựa luôn ở trạng thái lỏng cho đến khi vào khoang khuôn.
- Nguyên lý hoạt động: Nhựa nóng chảy được bơm trực tiếp vào khoang khuôn mà không cần kênh dẫn nguội. Điều này loại bỏ hoàn toàn vật liệu thừa từ kênh dẫn.
- Ưu điểm: Không có vật liệu thừa (kênh dẫn), tiết kiệm nguyên liệu đáng kể, giảm chi phí tái chế. Chu kỳ ép nhanh hơn đáng kể do không cần chờ kênh dẫn nguội. Chất lượng sản phẩm đồng nhất hơn và tự động hóa cao.
- Nhược điểm: Chi phí đầu tư ban đầu cao, bảo trì phức tạp hơn, yêu cầu kỹ thuật cao trong thiết kế và vận hành.
- Ứng dụng ví dụ: Sản xuất các chi tiết nhựa khối lượng lớn, yêu cầu chất lượng cao và độ chính xác tuyệt đối trong các ngành ô tô (linh kiện nội thất, vỏ đèn), điện tử (vỏ thiết bị, đầu nối), thiết bị y tế (ống tiêm, vỏ thiết bị y tế).
- Các nghiên cứu trong ngành chỉ ra rằng, việc chuyển đổi từ khuôn cold runner sang khuôn hot runner có thể giúp các nhà máy sản xuất linh kiện điện tử hoặc phụ tùng ô tô tiết kiệm vật liệu từ 15-30% và tăng năng suất lên đến 20-50% do giảm thời gian chu kỳ và loại bỏ công đoạn xử lý kênh dẫn. Ví dụ, một nhà sản xuất linh kiện ô tô lớn đã báo cáo giảm 25% chi phí vật liệu và tăng 30% sản lượng sau khi đầu tư vào hệ thống khuôn hot runner cho các chi tiết nội thất.
2.4. Khuôn cold runner

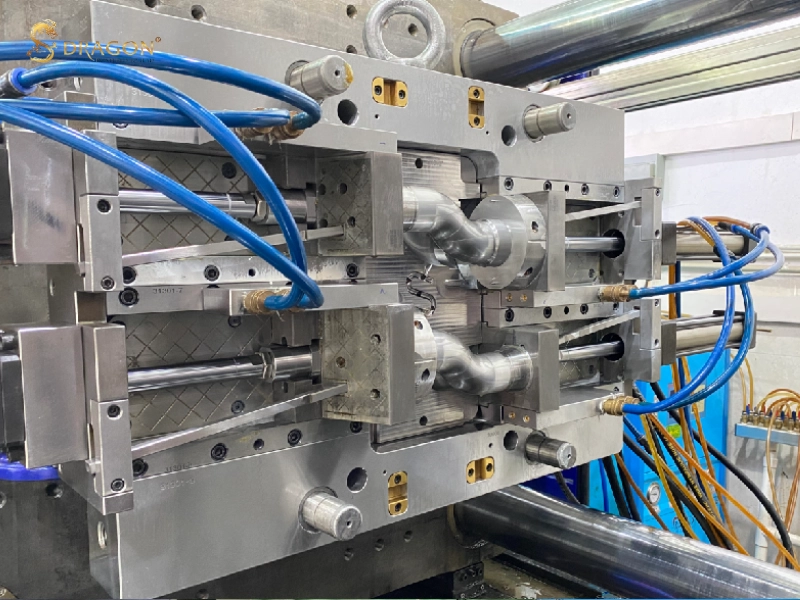

Khuôn cold runner
Khuôn cold runner là tên gọi chung cho các loại khuôn ép nhựa có kênh dẫn được làm nguội và đông đặc cùng sản phẩm.
- Cấu tạo: Hệ thống kênh dẫn nhựa được làm nguội và đông đặc cùng với sản phẩm.
- Nguyên lý hoạt động: Nhựa nóng chảy đi qua kênh dẫn nguội, đông đặc và được đẩy ra cùng sản phẩm. Sau đó, kênh dẫn phải được tách ra khỏi sản phẩm.
- Ưu điểm: Chi phí chế tạo thấp hơn, vận hành đơn giản, dễ dàng thay đổi vật liệu.
- Nhược điểm: Phát sinh vật liệu thừa (kênh dẫn) cần loại bỏ hoặc tái chế, gây lãng phí và tăng chi phí lao động. Chu kỳ ép dài hơn. Có thể để lại dấu vết trên sản phẩm tại điểm cấp liệu.
- Ứng dụng ví dụ: Phù hợp với sản phẩm nhỏ, số lượng sản xuất vừa phải, hoặc khi chi phí đầu tư ban đầu là yếu tố ưu tiên, như các chi tiết nhựa dùng một lần, bao bì đơn giản.
2.5. Khuôn stack

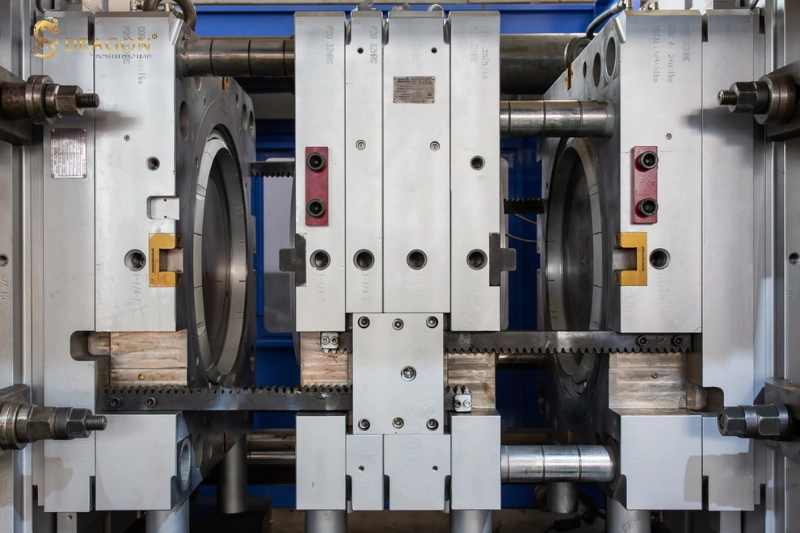

Khuôn stack
Khuôn stack là giải pháp nâng cao năng suất đáng kể cho sản xuất linh kiện nhựa khối lượng lớn.
- Cấu tạo: Gồm nhiều mặt phân khuôn xếp chồng lên nhau, cho phép sản xuất nhiều sản phẩm trên cùng một chu kỳ ép. Về cơ bản, đây là sự kết hợp của nhiều khuôn 2 tấm hoặc 3 tấm hoạt động song song.
- Nguyên lý hoạt động: Máy ép phun sẽ mở đồng thời nhiều mặt phân khuôn, tạo ra gấp đôi (hoặc nhiều hơn) số lượng sản phẩm trong một lần ép.
- Ưu điểm: Tăng gấp đôi (hoặc nhiều hơn) năng suất sản xuất trên cùng một máy ép, giảm thời gian chu kỳ tổng thể, hiệu quả sử dụng máy cao.
- Nhược điểm: Cấu tạo rất phức tạp, chi phí chế tạo và bảo trì cao. Yêu cầu máy ép có lực kẹp lớn hơn để vận hành.
- Ứng dụng ví dụ: Sản xuất các sản phẩm phẳng, có thể xếp chồng như đĩa CD, khay nhựa, hộp đựng thực phẩm với số lượng cực lớn.
2.6. Khuôn unscrewing

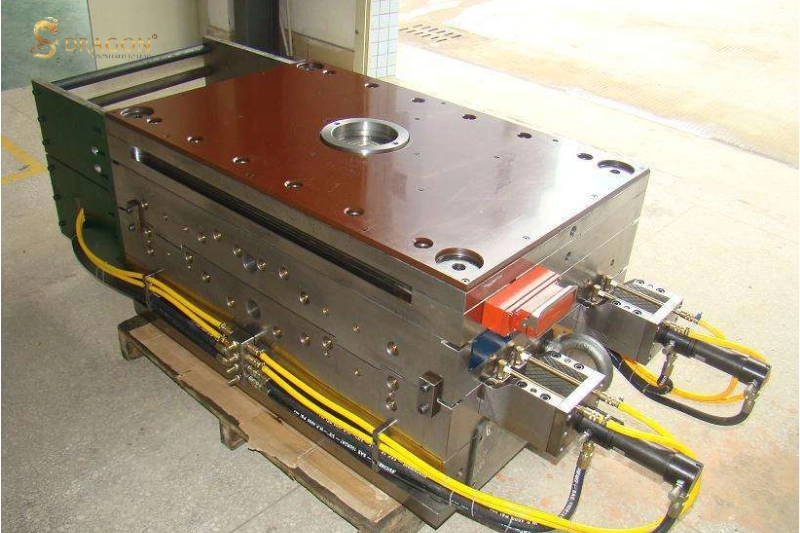

Khuôn unscrewing
Khuôn Unscrewing được thiết kế đặc biệt cho các sản phẩm có ren.
- Cấu tạo: Tích hợp cơ chế tháo ren tự động (sử dụng motor hoặc hệ thống bánh răng) để tháo sản phẩm có ren mà không làm hỏng ren.
- Nguyên lý hoạt động: Sau khi sản phẩm đông đặc, cơ chế tháo ren sẽ xoay để tách sản phẩm ra khỏi lõi khuôn một cách nhẹ nhàng.
- Ưu điểm: Sản xuất hiệu quả các chi tiết có ren bên trong hoặc bên ngoài, đảm bảo chất lượng ren và độ bền sản phẩm.
- Nhược điểm: Cấu tạo phức tạp, chi phí cao, yêu cầu độ chính xác cơ khí cao trong thiết kế và chế tạo.
- Ứng dụng ví dụ: Nắp chai, phụ tùng có ren trong ngành ô tô, thiết bị y tế (ví dụ: các khớp nối có ren), linh kiện điện tử có ren.
2.7. Các loại khuôn đặc biệt khác

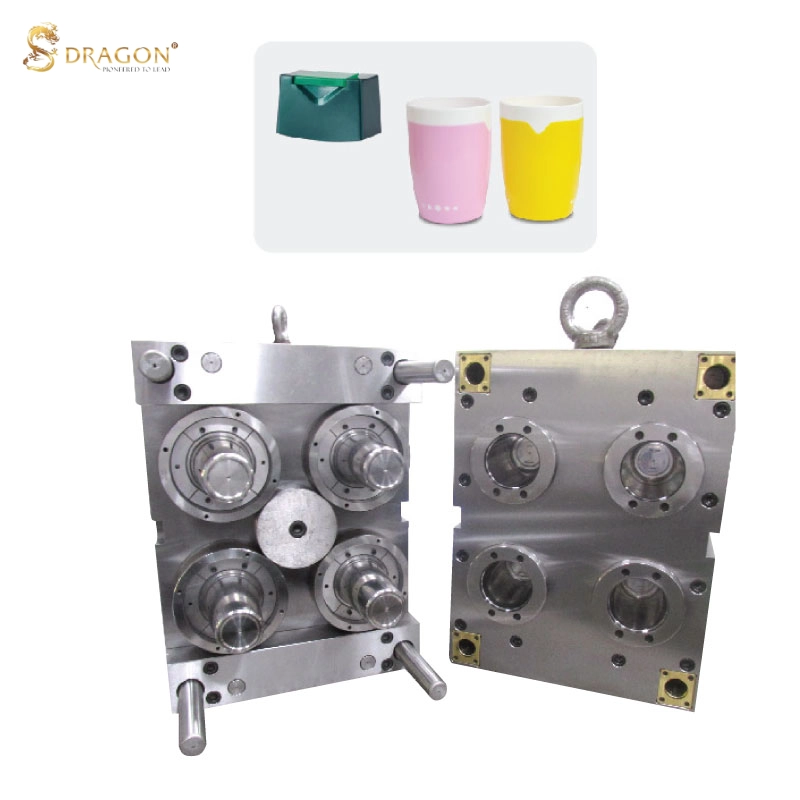

Các loại khuôn đặc biệt khác
Ngoài các loại khuôn ép nhựa phổ biến trên, ngành công nghiệp còn phát triển nhiều loại khuôn đặc biệt để đáp ứng các yêu cầu sản xuất phức tạp:
- Khuôn hai màu: Cho phép tạo sản phẩm từ hai loại nhựa hoặc hai màu khác nhau trong một chu trình ép duy nhất, tạo ra sản phẩm có tính thẩm mỹ và chức năng cao.
- Khuôn ép phun hỗ trợ khí: Sử dụng khí nén để tạo khoang rỗng bên trong sản phẩm, giúp giảm trọng lượng, tiết kiệm vật liệu và giảm biến dạng.
- Khuôn ép phun hỗ trợ nước: Tương tự khuôn hỗ trợ khí, nhưng dùng nước để làm mát nhanh hơn và tạo hình tốt hơn cho các chi tiết phức tạp, đặc biệt là các đường ống hoặc kênh dẫn bên trong.
3. Yếu tố quyết định lựa chọn loại khuôn ép nhựa phù hợp

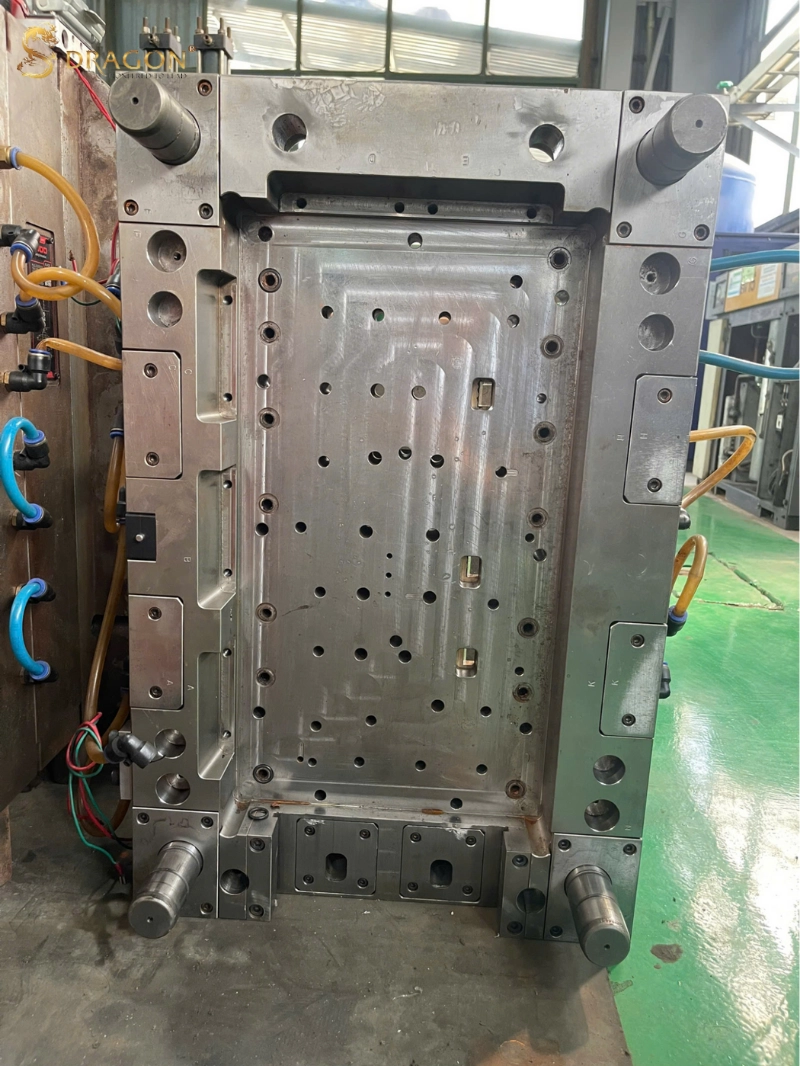

Yếu tố quyết định lựa chọn loại khuôn ép nhựa phù hợp
Việc lựa chọn khuôn ép nhựa tối ưu là một quyết định chiến lược, đòi hỏi phân tích kỹ lưỡng nhiều yếu tố.
Để đưa ra quyết định chính xác, doanh nghiệp cần xem xét:
3.1. Thiết kế và độ phức tạp của sản phẩm
- Hình dạng, kích thước, dung sai yêu cầu và yêu cầu về bề mặt hoàn thiện của sản phẩm là những yếu tố hàng đầu.
- Sản phẩm càng phức tạp, yêu cầu dung sai càng chặt chẽ hoặc bề mặt càng cần độ bóng cao thì càng cần các loại khuôn ép nhựa tiên tiến hơn như khuôn 3 tấm hoặc hot runner.
3.2. Vật liệu nhựa
Loại nhựa được sử dụng (PP, PE, ABS, PC, PA, v.v.), đặc tính chảy, và nhiệt độ nóng chảy của nó sẽ ảnh hưởng đến thiết kế kênh dẫn và hệ thống làm mát của khuôn. Một số vật liệu đặc biệt có thể yêu cầu khuôn ép phun với các tính năng gia nhiệt hoặc làm mát chuyên biệt.
3.3. Khối lượng sản xuất dự kiến
- Số lượng sản phẩm cần sản xuất (thấp, trung bình, cao, rất cao) sẽ ảnh hưởng trực tiếp đến chi phí đầu tư ban đầu và hiệu quả lâu dài.
- Đối với sản xuất hàng loạt lớn, việc đầu tư vào khuôn hot runner hoặc khuôn stack sẽ mang lại hiệu quả kinh tế cao hơn về lâu dài, mặc dù chi phí ban đầu cao.
3.4. Ngân sách và chi phí đầu tư
- Chi phí chế tạo khuôn, chi phí vận hành, bảo trì và tái chế vật liệu là những yếu tố cần cân nhắc.
- Các loại khuôn ép nhựa đơn giản như khuôn 2 tấm có chi phí ban đầu thấp, nhưng có thể phát sinh chi phí vận hành và vật liệu thừa cao hơn.
- Ngược lại, khuôn hot runner có chi phí ban đầu cao nhưng tiết kiệm đáng kể chi phí vận hành.
3.5. Yêu cầu về chất lượng và thời gian chu kỳ
Độ chính xác, độ bền, và tốc độ sản xuất mong muốn sẽ định hình lựa chọn khuôn. Sản phẩm yêu cầu chất lượng cao, ít lỗi và chu kỳ ép nhanh sẽ cần khuôn ép nhựa có công nghệ tiên tiến hơn.
- Ví dụ cụ thể về việc lựa chọn khuôn:
- Ví dụ 1: Để sản xuất vỏ điện thoại thông minh (yêu cầu thẩm mỹ cao, số lượng lớn), nên chọn khuôn 3 tấm hoặc khuôn hot runner. Khuôn hot runner sẽ tối ưu hóa năng suất và giảm chi phí vật liệu, trong khi khuôn 3 tấm giúp đạt được bề mặt sản phẩm mịn, ít dấu vết cấp liệu.
- Ví dụ 2: Để sản xuất một chi tiết nhỏ trong thiết bị y tế (yêu cầu độ chính xác tuyệt đối, vật liệu đặc biệt, không có bavia), khuôn hot runner với hệ thống van điều khiển chính xác là lựa chọn tối ưu. Điều này đảm bảo độ đồng nhất cao, sạch sẽ và đáp ứng các tiêu chuẩn nghiêm ngặt của ngành y tế.
- Ví dụ 3: Để sản xuất một chi tiết nội thất ô tô lớn (yêu cầu giảm trọng lượng, độ bền cao), có thể cân nhắc khuôn ép phun hỗ trợ khí. Công nghệ này giúp tạo ra các chi tiết rỗng bên trong, giảm đáng kể trọng lượng mà vẫn duy trì được độ cứng vững.
4. SDragon: Đối tác chiến lược cho sản xuất khuôn ép nhựa công nghiệp quy mô lớn

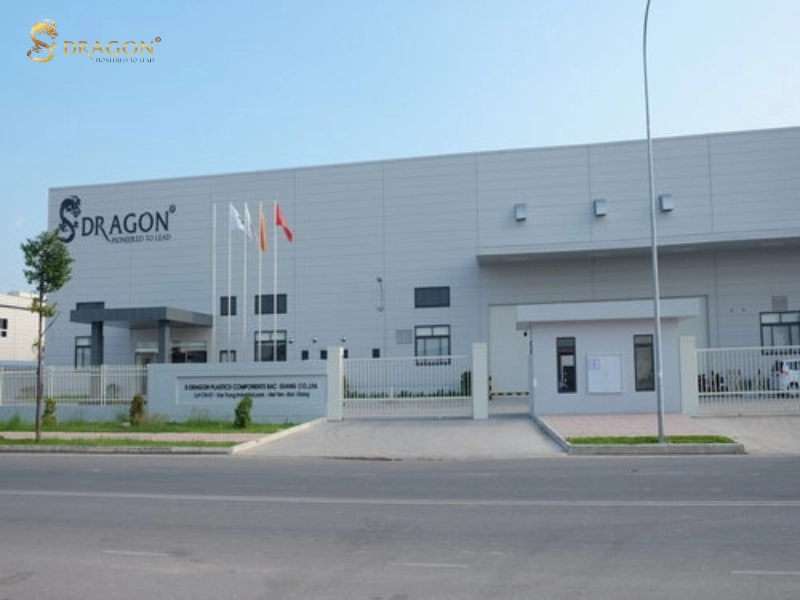

SDragon: Đối tác chiến lược cho sản xuất khuôn ép nhựa công nghiệp quy mô lớn
SDragon tự hào là đơn vị hàng đầu trong lĩnh vực chế tạo khuôn mẫu chính xác và sản xuất linh kiện nhựa, tập trung phục vụ các đối tác công nghiệp có yêu cầu cao về chất lượng và sản lượng.
4.1. Giới thiệu về SDragon và năng lực cốt lõi
SDragon là đơn vị uy tín trong lĩnh vực chế tạo khuôn mẫu chính xác và sản xuất linh kiện nhựa, chuyên phục vụ các doanh nghiệp công nghiệp có yêu cầu khắt khe về chất lượng, độ ổn định và quy mô sản xuất. Với định hướng phát triển bền vững và lấy công nghệ làm nền tảng, SDragon không ngừng nâng cao năng lực để đáp ứng các dự án từ trung bình đến sản xuất hàng loạt số lượng lớn.
Chúng tôi sở hữu hệ thống máy móc hiện đại, quy trình quản lý sản xuất chặt chẽ cùng đội ngũ kỹ sư giàu kinh nghiệm trong thiết kế khuôn, ép phun và tối ưu hóa sản phẩm. SDragon cung cấp giải pháp trọn gói từ tư vấn kỹ thuật, thiết kế khuôn, chế tạo khuôn, sản xuất linh kiện nhựa đến kiểm soát chất lượng và giao hàng, giúp khách hàng rút ngắn thời gian triển khai, kiểm soát chi phí và đảm bảo hiệu quả lâu dài trong chuỗi cung ứng.
4.2. Khả năng sản xuất quy mô lớn và chuyên biệt hóa
Chúng tôi chuyên sản xuất các linh kiện nhựa với sản lượng lớn, từ vài chục nghìn đến hàng triệu sản phẩm mỗi năm, đáp ứng nhu cầu của các dự án công nghiệp quy mô lớn. SDragon không nhận các đơn hàng nhỏ lẻ hay sản xuất cho khách hàng cá nhân, mà tập trung vào các đối tác doanh nghiệp, nhà máy sản xuất có nhu cầu về số lượng lớn và độ ổn định cao.
Khả năng đáp ứng đa dạng các loại khuôn ép nhựa: Từ khuôn 2 tấm, 3 tấm đến các hệ thống khuôn hot runner phức tạp, khuôn stack, khuôn tháo ren, khuôn hai màu – tất cả đều được tối ưu hóa cho sản xuất công nghiệp hiệu suất cao.
4.3. Chuyên môn sâu rộng trong các ngành công nghiệp trọng điểm
SDragon sở hữu kinh nghiệm và năng lực chuyên môn sâu trong việc chế tạo khuôn mẫu và sản xuất linh kiện nhựa cho nhiều ngành công nghiệp trọng điểm:
- Đối với ngành phụ tùng ô tô, SDragon tập trung vào các linh kiện có yêu cầu dung sai chặt chẽ, độ bền cơ học cao và khả năng lắp ráp chính xác trong môi trường vận hành khắc nghiệt.
- Trong ngành điện tử và thiết bị thông minh, chúng tôi sản xuất các chi tiết nhựa có độ tinh xảo cao, kích thước nhỏ, yêu cầu bề mặt thẩm mỹ và khả năng tích hợp với linh kiện điện tử.
- Với thiết bị y tế, SDragon đáp ứng các tiêu chuẩn nghiêm ngặt về độ sạch, độ an toàn vật liệu và tính ổn định của sản phẩm, đảm bảo phù hợp cho các ứng dụng chăm sóc sức khỏe.
Nhờ năng lực thiết kế khuôn chính xác, kiểm soát quy trình chặt chẽ và khả năng tổ chức sản xuất linh hoạt, SDragon đảm bảo linh kiện đạt độ chính xác cao, khả năng lắp ráp theo yêu cầu từ những chi tiết nhỏ nhất đến các bộ phận có cấu trúc phức tạp, đáp ứng đầy đủ các tiêu chuẩn khắt khe của từng ngành công nghiệp.
4.4. Cam kết chất lượng và dịch vụ toàn diện
Quy trình kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế tại SDragon đảm bảo mỗi sản phẩm khuôn mẫu và linh kiện nhựa đều đạt độ tin cậy tuyệt đối. Chúng tôi cung cấp dịch vụ tư vấn, thiết kế, chế tạo, thử nghiệm, bảo trì và lắp ráp chuyên nghiệp, đồng hành cùng khách hàng trong suốt vòng đời dự án.
Việc hiểu rõ và lựa chọn đúng các loại khuôn ép nhựa là yếu tố then chốt để tối ưu hóa quá trình sản xuất và chất lượng sản phẩm. Quyết định này đòi hỏi kiến thức chuyên môn sâu rộng và kinh nghiệm thực tiễn, đặc biệt đối với các dự án công nghiệp quy mô lớn.
Để đảm bảo hiệu quả sản xuất cao nhất và tạo ra những sản phẩm chất lượng vượt trội, đáp ứng mọi yêu cầu khắt khe của thị trường công nghiệp, hãy liên hệ với SDragon ngay hôm nay. Chúng tôi sẽ cung cấp sự tư vấn chuyên nghiệp và dịch vụ gia công khuôn mẫu tối ưu, giúp doanh nghiệp của bạn đạt được mục tiêu sản xuất.
