Trong sản xuất công nghiệp hiện đại, khuôn ép nhựa đóng vai trò quyết định đến chất lượng và năng suất linh kiện nhựa, đặc biệt với các sản phẩm phức tạp và sản xuất số lượng lớn. Trong đó, khuôn 2 tấm là giải pháp được ứng dụng rộng rãi nhờ hiệu quả kinh tế và khả năng đáp ứng tốt nhu cầu sản xuất quy mô lớn.
Bài viết của SDragon sẽ cung cấp cái nhìn tổng quan về khuôn 2 tấm, từ cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế, đồng thời giới thiệu năng lực của SDragon trong chế tạo khuôn và sản xuất linh kiện nhựa chất lượng cao.
1. Khuôn 2 tấm là gì và tại sao nó phổ biến trong ép nhựa công nghiệp?

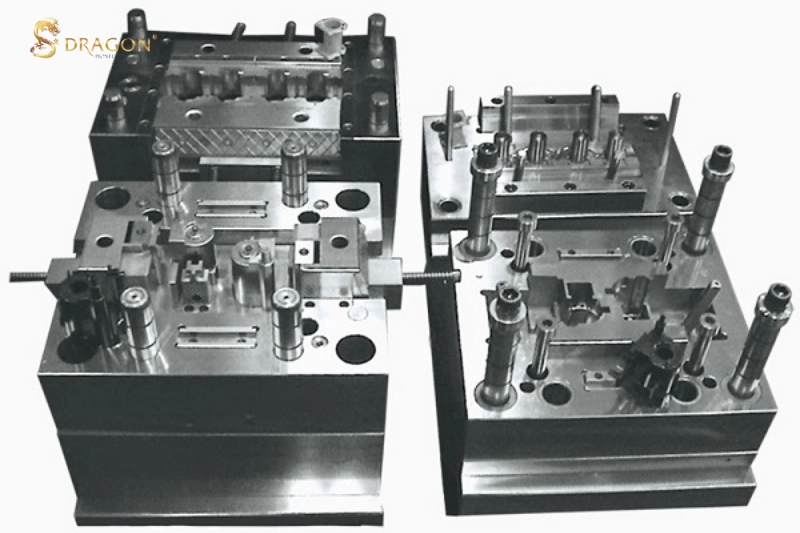

Khuôn 2 tấm là gì và tại sao nó phổ biến trong ép nhựa công nghiệp?
Khuôn 2 tấm là một trong những loại khuôn ép nhựa cơ bản và được sử dụng phổ biến nhất, đặc biệt trong các ứng dụng sản xuất hàng loạt. Sự phổ biến này không chỉ đến từ cấu trúc đơn giản mà còn từ những ưu điểm vượt trội về chi phí và hiệu suất.
1.1. Định nghĩa và nguyên lý hoạt động cơ bản của khuôn 2 tấm.
Khuôn 2 tấm, hay còn gọi là two-plate mold, là loại khuôn ép phun có cấu trúc đơn giản nhất, bao gồm hai nửa khuôn chính: nửa khuôn cố định (cavity plate) và nửa khuôn di động. Hai nửa khuôn này được tách ra tại một mặt phân khuôn duy nhất.
Nguyên lý hoạt động của khuôn ép nhựa 2 tấm diễn ra theo chu trình khép kín:
- Đóng khuôn: Hai nửa khuôn cố định và di động khớp vào nhau, tạo thành lòng khuôn có hình dạng sản phẩm.
- Phun nhựa: Nhựa nóng chảy được phun vào lòng khuôn thông qua hệ thống kênh dẫn nhựa và cổng phun.
- Giữ áp và làm mát: Áp suất được duy trì để đảm bảo nhựa điền đầy lòng khuôn và bù co ngót trong quá trình làm mát. Hệ thống làm mát giúp đông đặc sản phẩm.
- Mở khuôn và đẩy sản phẩm: Khuôn mở tại mặt phân khuôn duy nhất. Hệ thống đẩy sản phẩm sẽ đẩy đồng thời sản phẩm và toàn bộ hệ thống kênh dẫn nhựa ra khỏi khuôn.
Để dễ hình dung, nếu so sánh với khuôn 3 tấm, khuôn 2 tấm chỉ có một mặt phân khuôn, trong khi khuôn 3 tấm có hai mặt phân khuôn, cho phép tách sản phẩm và kênh dẫn nhựa ở các vị trí khác nhau. Điều này làm cho cấu tạo sản phẩm đơn giản hơn và chu trình ép nhanh hơn.
1.2. Ưu điểm nổi bật của khuôn 2 tấm trong sản xuất công nghiệp.
Sự lựa chọn khuôn 2 tấm trong nhiều dự án sản xuất linh kiện nhựa công nghiệp được thúc đẩy bởi các ưu điểm rõ rệt:
- Chi phí chế tạo thấp hơn: Do cấu trúc đơn giản, ít bộ phận hơn so với khuôn 3 tấm hay khuôn hot runner, chi phí thiết kế và gia công thường thấp hơn đáng kể. Điều này đặc biệt có lợi cho các dự án có ngân sách hạn chế hoặc sản phẩm có vòng đời không quá dài.
- Thời gian chu kỳ ép nhanh hơn: Với chỉ một mặt phân khuôn cần mở và đóng, thời gian mở khuôn và đẩy sản phẩm được rút ngắn. Điều này trực tiếp làm tăng năng suất sản xuất.
- Dễ dàng vận hành và bảo trì: Cấu trúc ít phức tạp giúp việc lắp đặt, vận hành và bảo dưỡng khuôn trở nên đơn giản hơn, giảm thiểu thời gian ngừng máy và chi phí nhân công.
- Phù hợp cho sản xuất hàng loạt với chi phí tối ưu: Đối với các sản phẩm không yêu cầu độ phức tạp quá cao về hình dáng cổng phun hoặc cần sản xuất với số lượng lớn, đây là lựa chọn lý tưởng để tối ưu hóa chi phí sản xuất trên mỗi đơn vị sản phẩm.
2. Cấu tạo chi tiết của khuôn ép nhựa 2 tấm

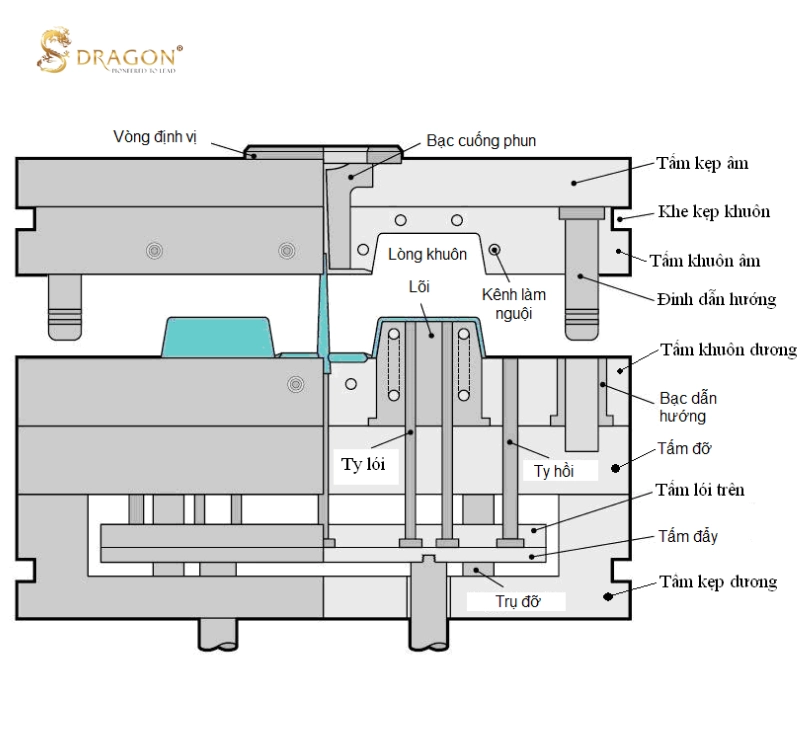

Cấu tạo chi tiết của khuôn ép nhựa 2 tấm
Hiểu rõ cấu tạo khuôn 2 tấm là nền tảng để tối ưu hóa thiết kế và quy trình sản xuất. Mỗi bộ phận đều có chức năng riêng biệt, góp phần vào sự vận hành trơn tru và hiệu quả của khuôn.
2.1. Các bộ phận chính của khuôn 2 tấm và chức năng.
Một khuôn ép nhựa 2 tấm điển hình bao gồm các thành phần sau:
- Tấm khuôn cố định: Là nửa khuôn được gắn cố định vào máy ép. Tấm này chứa lòng khuôn: tạo hình bề mặt ngoài hoặc bề mặt có chi tiết phức tạp của sản phẩm.
- Tấm khuôn di động: Là nửa khuôn có thể di chuyển, được gắn vào phần di động của máy ép. Tấm này chứa lõi khuôn tạo hình bề mặt bên trong hoặc bề mặt còn lại của sản phẩm. Đây cũng là nơi tích hợp hệ thống đẩy sản phẩm.
- Hệ thống kênh dẫn nhựa: Bao gồm các đường dẫn nhựa nóng chảy từ vòi phun của máy ép đến lòng khuôn. Trong khuôn 2 tấm, thường sử dụng kênh dẫn nguội, nghĩa là nhựa trong kênh dẫn sẽ đông đặc cùng với sản phẩm và được đẩy ra ngoài. Sau đó, phần kênh dẫn này sẽ được tách ra và tái chế.
- Hệ thống đẩy sản phẩm: Gồm các pin đẩy, tấm đẩy và các chi tiết liên quan. Hệ thống này có nhiệm vụ đẩy sản phẩm và kênh dẫn nhựa ra khỏi lòng khuôn khi khuôn mở.
- Hệ thống định vị và dẫn hướng: Các chốt dẫn hướng và bạc dẫn hướng đảm bảo hai nửa khuôn khớp chính xác với nhau trong quá trình đóng khuôn, duy trì độ đồng tâm và tránh sai lệch.
- Hệ thống làm mát: Bao gồm các đường ống dẫn nước làm mát được bố trí bên trong các tấm khuôn. Hệ thống này giúp kiểm soát nhiệt độ khuôn, rút ngắn thời gian làm mát sản phẩm và đảm bảo chất lượng bề mặt. Ví dụ, việc bố trí đường nước làm mát hợp lý có thể giảm thời gian chu kỳ ép tới 30% theo một số tài liệu kỹ thuật về ép phun.
Một sơ đồ chi tiết của cấu tạo khuôn 2 tấm sẽ minh họa rõ ràng vị trí và mối liên hệ giữa các bộ phận này, giúp kỹ sư và nhà sản xuất dễ dàng hình dung và thiết kế.
2.2. Vật liệu chế tạo khuôn và yêu cầu kỹ thuật.
Việc lựa chọn vật liệu và yêu cầu kỹ thuật cho khuôn ép nhựa 2 tấm là cực kỳ quan trọng để đảm bảo tuổi thọ, độ chính xác và hiệu suất của khuôn.
- Các loại thép khuôn phổ biến:
- Thép P20: Phổ biến cho các khuôn có sản lượng trung bình, dễ gia công, có độ cứng vừa phải.
- Thép H13: Thích hợp cho khuôn có yêu cầu độ bền cao, chịu nhiệt tốt, thường dùng cho các vật liệu nhựa kỹ thuật.
- Thép S7: Có độ dai và khả năng chống va đập tốt, phù hợp cho các khuôn có chi tiết mỏng hoặc chịu tải trọng cao.
- Thép không gỉ (ví dụ: 420SS): Được sử dụng cho các ứng dụng yêu cầu chống ăn mòn, đặc biệt khi ép các loại nhựa có tính ăn mòn hoặc trong môi trường y tế, thực phẩm.
- Yêu cầu về độ cứng, khả năng chống mài mòn, độ chính xác gia công: Vật liệu khuôn phải có độ cứng phù hợp để chịu được áp lực ép phun cao và chống mài mòn trong quá trình sản xuất hàng triệu chu kỳ. Độ chính xác gia công phải đạt mức micromet để đảm bảo sản phẩm cuối cùng có dung sai chặt chẽ.
- Các tiêu chuẩn vật liệu khuôn quốc tế như DIN (Đức) hay ASTM (Mỹ) quy định rõ ràng về thành phần hóa học, tính chất cơ lý của từng loại thép. Ví dụ, thép P20 theo tiêu chuẩn ASTM A681 có độ cứng sau nhiệt luyện khoảng 28-32 HRC, phù hợp cho khuôn ép nhựa thông thường. Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo chất lượng khuôn mà còn ảnh hưởng trực tiếp đến tuổi thọ khuôn và chất lượng sản phẩm ép ra.
3. Quy trình ép nhựa với khuôn 2 tấm chi tiết

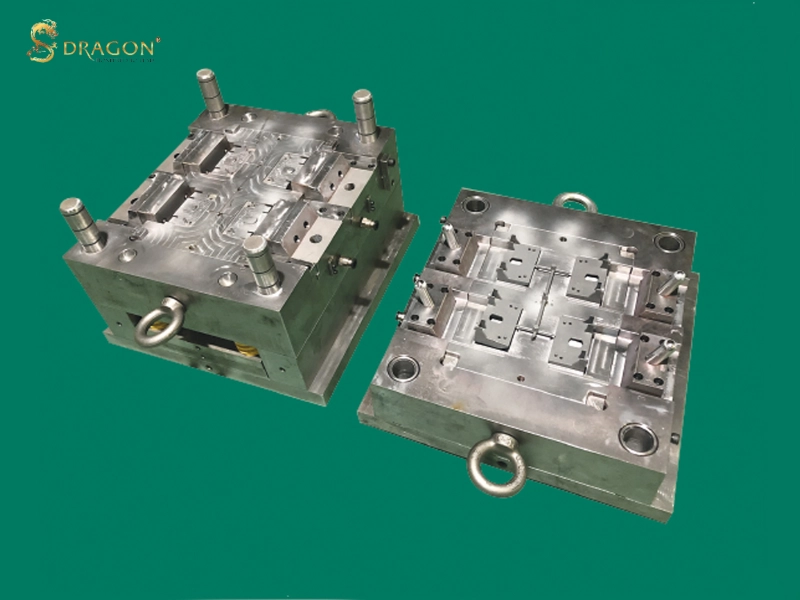

Quy trình ép nhựa với khuôn ép nhựa 2 tấm chi tiết
Quy trình sản xuất linh kiện nhựa với khuôn 2 tấm là một chuỗi các bước được thực hiện một cách tỉ mỉ, từ thiết kế đến vận hành, nhằm đảm bảo sản phẩm đạt chất lượng cao nhất.
3.1. Giai đoạn thiết kế và mô phỏng khuôn 2 tấm.
Đây là bước khởi đầu quan trọng, quyết định đến hiệu suất và chất lượng của khuôn:
- Phân tích sản phẩm và lựa chọn vị trí cổng cấp nhựa, đường thoát khí: Dựa trên hình dạng, kích thước, vật liệu và mục đích sử dụng của sản phẩm, kỹ sư sẽ phân tích để xác định vị trí cổng phun tối ưu nhằm đảm bảo điền đầy lòng khuôn và giảm thiểu khuyết tật. Đồng thời, các đường thoát khí cũng được thiết kế để loại bỏ không khí bị kẹt trong lòng khuôn.
- Thiết kế 3D khuôn mẫu trên phần mềm chuyên dụng (CAD/CAM): Các phần mềm như SolidWorks, CATIA, NX, AutoCAD Inventor được sử dụng để tạo mô hình 3D chi tiết của khuôn ép nhựa 2 tấm, bao gồm tất cả các bộ phận đã nêu ở trên.
- Mô phỏng dòng chảy nhựa: Đây là công cụ mạnh mẽ để dự đoán hành vi của nhựa nóng chảy trong lòng khuôn. Phần mềm mô phỏng (ví dụ: Moldflow Insight của Autodesk) giúp kỹ sư:
- Dự đoán các khuyết tật tiềm ẩn như đường hàn, bọt khí (air traps), co ngót, cong vênh.
- Tối ưu hóa vị trí cổng phun, kích thước kênh dẫn, và các thông số ép.
- Đánh giá hiệu quả của hệ thống làm mát.
- Ví dụ, một báo cáo mô phỏng dòng chảy nhựa có thể chỉ ra rằng việc thay đổi vị trí cổng phun từ trung tâm sang cạnh sẽ giảm thiểu hiện tượng cong vênh cho một chi tiết dạng phẳng, giúp tiết kiệm thời gian và chi phí thử nghiệm khuôn vật lý.
3.2. Vận hành và chu trình ép điển hình.
Sau khi khuôn được chế tạo, quá trình vận hành trên máy ép nhựa được thực hiện theo một chu trình lặp đi lặp lại:
- Gắn khuôn lên máy ép nhựa: Khuôn 2 tấm được cố định chắc chắn vào các tấm kẹp của máy ép phun.
- Các bước trong một chu kỳ ép:
- Đóng khuôn: Hai nửa khuôn đóng lại và được kẹp chặt với lực lớn để chống lại áp lực phun nhựa.
- Phun nhựa: Nhựa nóng chảy được phun vào lòng khuôn dưới áp suất cao.
- Giữ áp: Áp suất được duy trì trong một khoảng thời gian để bù đắp sự co ngót của nhựa khi làm mát và đảm bảo sản phẩm đầy đặn, không bị rỗng.
- Làm mát: Nước làm mát lưu thông qua hệ thống làm mát của khuôn để làm đông đặc sản phẩm.
- Mở khuôn: Khuôn mở ra tại mặt phân khuôn.
- Đẩy sản phẩm: Hệ thống đẩy hoạt động, đẩy sản phẩm và kênh dẫn nhựa ra khỏi khuôn.
- Tối ưu hóa các thông số ép: Các thông số như nhiệt độ nhựa, nhiệt độ khuôn, áp suất phun, tốc độ phun, thời gian giữ áp và thời gian làm mát cần được điều chỉnh chính xác để đạt được chất lượng sản phẩm tối ưu và năng suất cao nhất. Việc điều chỉnh này thường dựa trên kinh nghiệm, kết quả mô phỏng và thử nghiệm thực tế.
4. Ứng dụng của khuôn ép nhựa 2 tấm trong các ngành công nghiệp mũi nhọn
Nhờ những ưu điểm về chi phí và hiệu quả, khuôn 2 tấm được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi sản xuất số lượng lớn và độ chính xác cao.
4.1. Ngành ô tô, xe máy

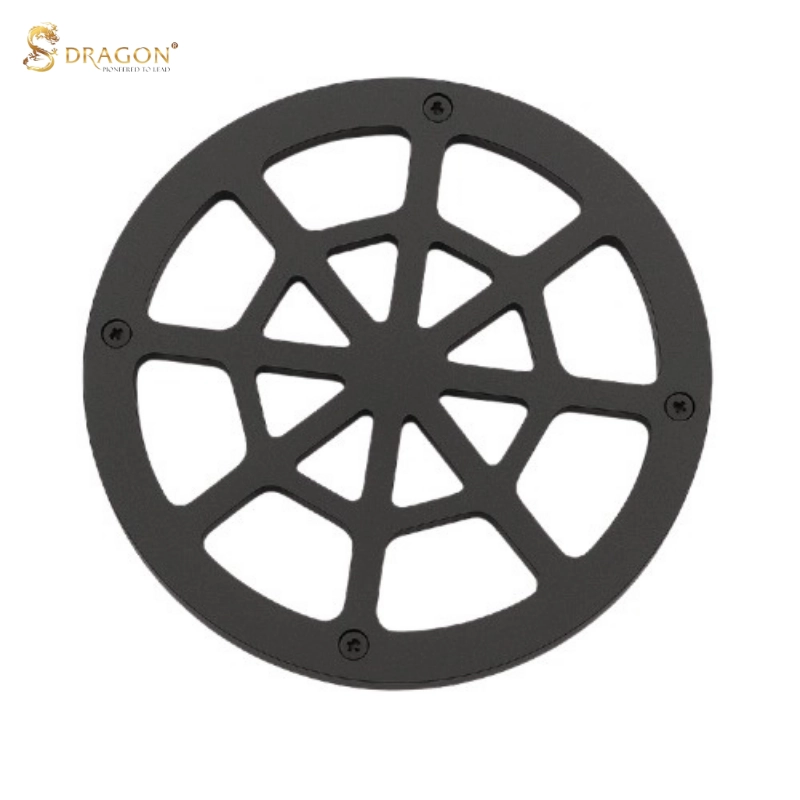

Loa ô tô
Khuôn ép nhựa 2 tấm được sử dụng để sản xuất các linh kiện ô tô như nút bấm, tay nắm cửa, vỏ đèn, các chi tiết trang trí, vỏ bọc cảm biến, và các bộ phận nhỏ khác yêu cầu độ chính xác cao nhưng không quá phức tạp về hình dáng cổng phun. Ví dụ, các chi tiết nhựa nhỏ trong bảng điều khiển xe hơi thường được sản xuất bằng loại khuôn này.
4.2. Ngành điện tử và thiết bị thông minh

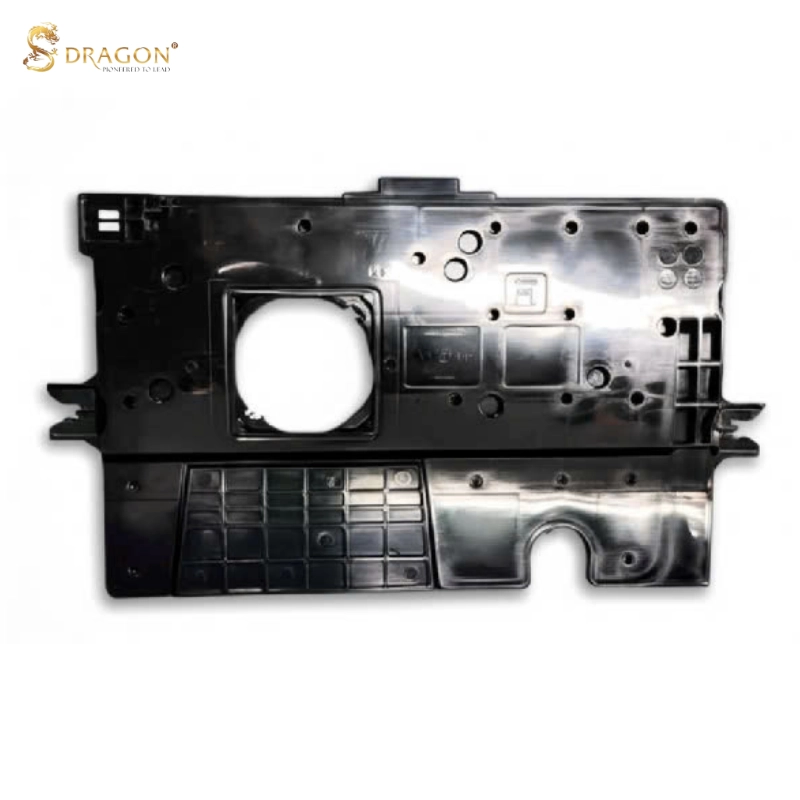

Khung tivi
Trong lĩnh vực điện tử, khuôn ép nhựa 2 tấm là lựa chọn phổ biến để sản xuất thiết bị điện tử như vỏ điện thoại, vỏ remote, linh kiện bên trong máy tính, vỏ thiết bị IoT, và các chi tiết nhỏ của thiết bị gia dụng. Các sản phẩm này thường có hình dạng tương đối đơn giản nhưng yêu cầu độ hoàn thiện bề mặt và độ chính xác lắp ráp cao.
4.3. Ngành thiết bị y tế

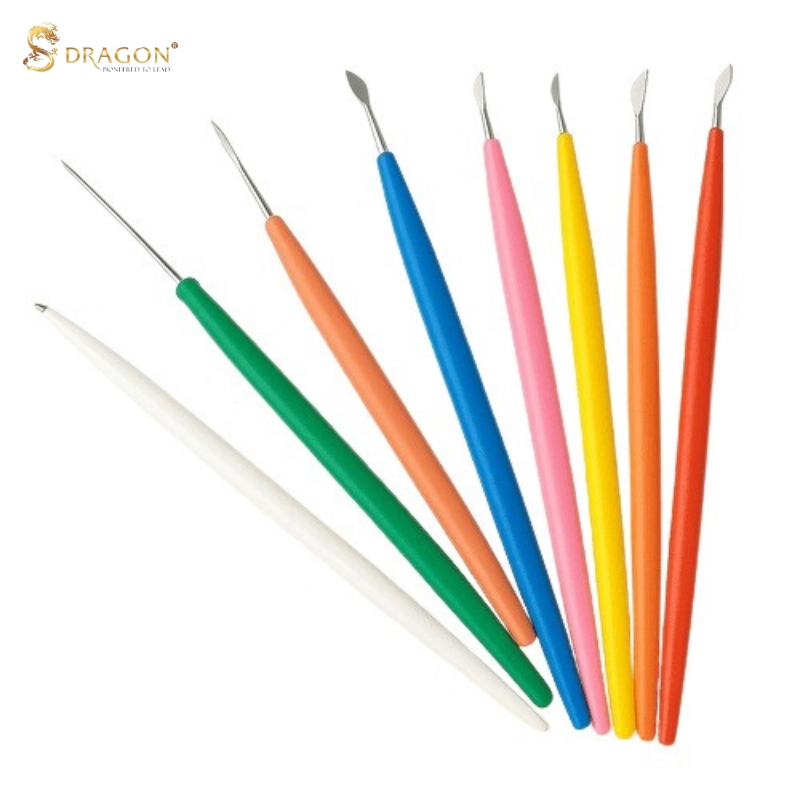

Cán dao y tế
Đối với ngành y tế, khuôn ép nhựa 2 tấm được dùng để sản xuất thiết bị y tế như ống tiêm, nắp chai thuốc, khay đựng mẫu (với vật liệu nhựa chuyên dụng và tiêu chuẩn vệ sinh nghiêm ngặt). Mặc dù yêu cầu về vật liệu và môi trường sản xuất rất cao, nhưng cấu trúc đơn giản của khuôn 2 tấm vẫn được ưu tiên cho các chi tiết có sản lượng lớn.
4.4. Các ngành công nghiệp khác yêu cầu sản xuất số lượng lớn và độ chính xác cao
Cửa ra vào thú cưng
Ngoài ra, khuôn 2 tấm còn được ứng dụng trong sản xuất đồ gia dụng, đồ chơi, bao bì, và nhiều sản phẩm tiêu dùng khác, nơi mà việc tối ưu hóa chi phí sản xuất trên mỗi đơn vị sản phẩm là yếu tố then chốt. Ví dụ, nắp chai nhựa, hộp đựng thực phẩm, hoặc các chi tiết nhựa trong máy giặt, tủ lạnh.
5. SDragon: Đối tác chiến lược trong chế tạo khuôn 2 tấm và sản xuất nhựa công nghiệp

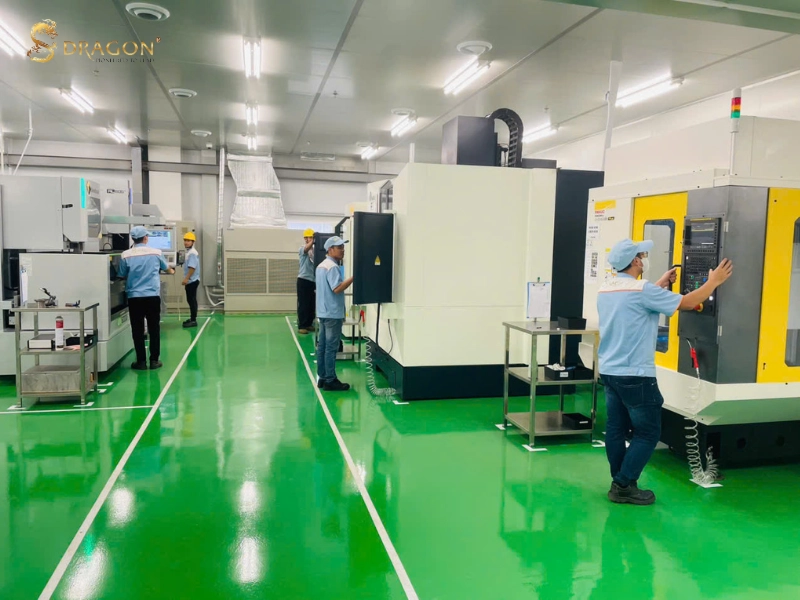

SDragon: Đối tác chiến lược trong chế tạo khuôn 2 tấm và sản xuất nhựa công nghiệp
SDragon tự hào là đơn vị hàng đầu trong lĩnh vực chế tạo khuôn mẫu và sản xuất linh kiện nhựa, cam kết mang đến những giải pháp tối ưu nhất cho khách hàng. Với kinh nghiệm lâu năm và năng lực vượt trội, chúng tôi là đối tác đáng tin cậy cho mọi dự án chế tạo khuôn 2 tấm và sản xuất nhựa công nghiệp.
5.1. Năng lực sản xuất quy mô lớn và độ chính xác cao.
SDragon sở hữu khả năng sản xuất linh kiện nhựa với quy mô từ vài chục nghìn đến hàng triệu sản phẩm mỗi năm, đáp ứng linh hoạt các đơn hàng công nghiệp lớn. Chúng tôi cam kết độ chính xác cao, đáp ứng các tiêu chuẩn khắt khe nhất của các ngành công nghiệp như ô tô, điện tử, và y tế.
Việc đạt được các chứng nhận chất lượng quốc tế như ISO 9001 và IATF 16949 (nếu có) là minh chứng cho năng lực và cam kết của chúng tôi. Chúng tôi sử dụng các công nghệ gia công hiện đại như máy CNC 5 trục, máy EDM và máy Wire-cut EDM để đảm bảo độ chính xác micromet cho từng chi tiết khuôn.
5.2. Công nghệ và đội ngũ chuyên gia.
SDragon đầu tư mạnh mẽ vào công nghệ chế tạo khuôn mẫu tiên tiến và hệ thống máy ép nhựa hiện đại, bao gồm các máy ép phun tự động với lực kẹp từ 50 tấn đến 1000 tấn. Đội ngũ kỹ sư và chuyên gia của chúng tôi có hơn 10 năm kinh nghiệm trong thiết kế, chế tạo khuôn ép nhựa 2 tấm, và vận hành sản xuất linh kiện nhựa. Chúng tôi luôn cập nhật các xu hướng công nghệ mới nhất để mang lại hiệu quả tối ưu cho khách hàng.
5.3. Cam kết chất lượng và dịch vụ toàn diện.
SDragon cung cấp dịch vụ toàn diện, từ tư vấn thiết kế sản phẩm, phân tích khả năng ép phun, chế tạo khuôn 2 tấm chất lượng cao, sản xuất linh kiện nhựa hàng loạt, cho đến các dịch vụ lắp ráp và hoàn thiện theo yêu cầu. Chúng tôi đảm bảo chất lượng sản phẩm vượt trội, tiến độ giao hàng đúng hẹn và dịch vụ hậu mãi chu đáo, đồng hành cùng khách hàng trong suốt quá trình phát triển sản phẩm.
Khuôn 2 tấm không chỉ là một công cụ sản xuất mà còn là một giải pháp kinh tế và hiệu quả, không thể thiếu trong ngành ép nhựa công nghiệp, đặc biệt đối với các sản phẩm đòi hỏi sản lượng lớn và chi phí tối ưu.
SDragon tự tin là đối tác đáng tin cậy, cung cấp giải pháp toàn diện từ tư vấn, thiết kế, chế tạo khuôn 2 tấm đến sản xuất linh kiện nhựa chất lượng cao, đáp ứng mọi yêu cầu khắt khe của khách hàng công nghiệp. Liên hệ với SDragon để được tư vấn chuyên sâu và cùng hợp tác phát triển các dự án sản xuất linh kiện nhựa quy mô lớn, đạt hiệu quả tối ưu và chất lượng vượt trội.
