Trong bối cảnh sản xuất công nghiệp hiện đại, công nghệ ép nhựa đóng vai trò then chốt, đặc biệt đối với các linh kiện yêu cầu độ chính xác cao và sản lượng lớn. Để đáp ứng những yêu cầu khắt khe này, việc lựa chọn và chế tạo khuôn ép nhựa chuyên biệt là yếu tố quyết định. Trong số các giải pháp hiện có, khuôn 3 tấm nổi lên như một lựa chọn tối ưu cho nhiều ứng dụng phức tạp. Bài viết này sẽ SDragon đi sâu làm rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng, đồng thời giới thiệu năng lực của SDragon trong việc cung cấp các giải pháp chế tạo khuôn 3 tấm và sản xuất ép nhựa chất lượng cao.
1. Khuôn 3 tấm là gì? Tổng quan về khuôn ép nhựa 3 tấm

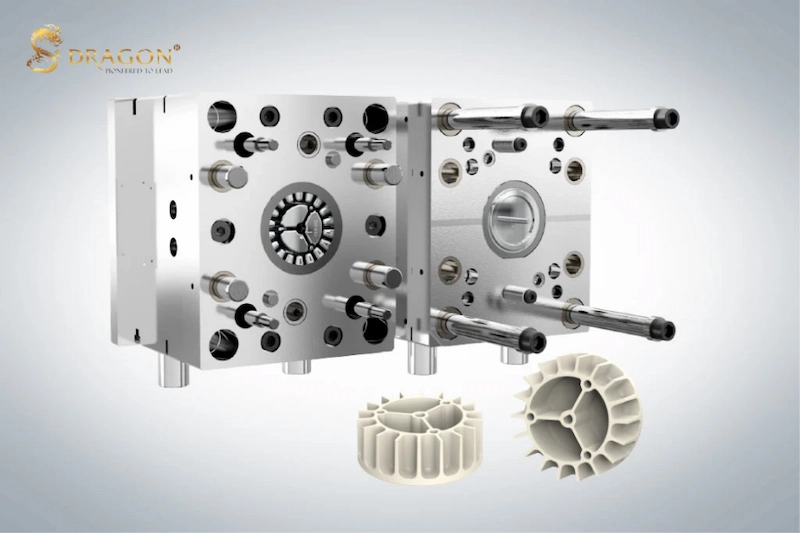

Khuôn 3 tấm là gì? Tổng quan về khuôn ép nhựa 3 tấm
Để hiểu rõ về khả năng vượt trội của khuôn 3 tấm, trước hết cần nắm vững định nghĩa và đặc điểm cơ bản của nó. Đây là một loại khuôn ép nhựa có cấu trúc gồm ba tấm chính có khả năng tách rời trong quá trình mở khuôn. Cấu trúc này cho phép hệ thống dẫn nhựa (cuống nhựa) được tách tự động khỏi sản phẩm, một ưu điểm nổi bật so với các loại khuôn khác.
Sự khác biệt cơ bản của khuôn 3 tấm so với khuôn 2 tấm nằm ở số lượng mặt phân khuôn. Trong khi khuôn 2 tấm chỉ có một mặt phân khuôn chính, sản phẩm và cuống nhựa được đẩy ra cùng lúc, thì khuôn 3 tấm sở hữu hai mặt phân khuôn. Điều này cho phép cuống nhựa được tách ra ở một mặt phân khuôn riêng biệt trước khi sản phẩm được đẩy ra.
Mục đích sử dụng chính của khuôn ép nhựa 3 tấm là dành cho các sản phẩm đòi hỏi vị trí cổng phun chính xác, các khuôn nhiều khoang, hoặc khi cần tự động tách cuống nhựa để tối ưu hóa chu kỳ sản xuất và giảm chi phí gia công phụ.
2. Cấu tạo chi tiết của khuôn 3 tấm

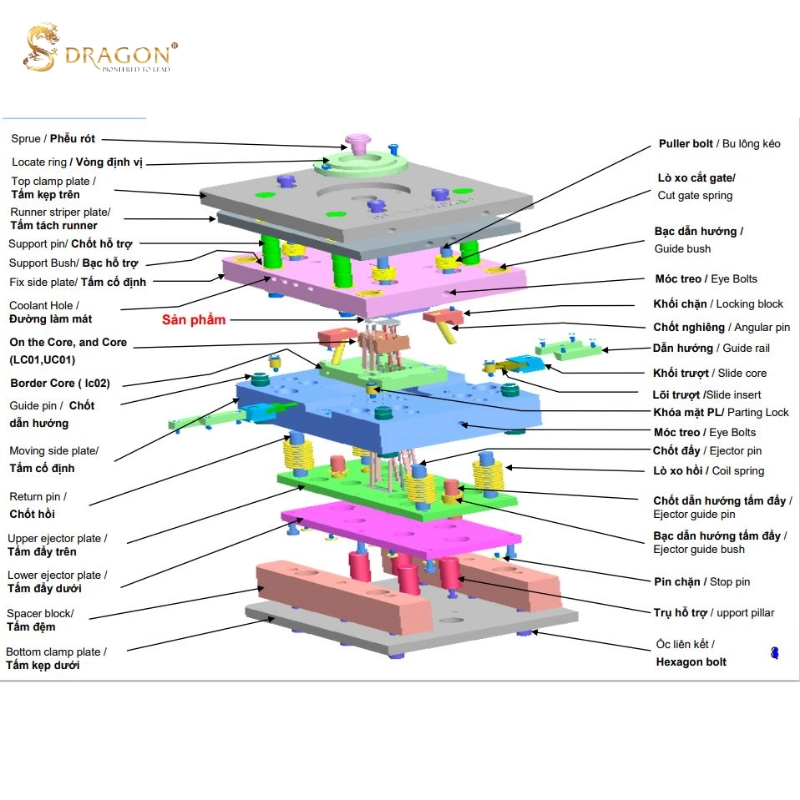

Cấu tạo chi tiết của khuôn 3 tấm
Cấu tạo khuôn 3 tấm phức tạp hơn khuôn 2 tấm, bao gồm nhiều thành phần được thiết kế để thực hiện chức năng tách cuống tự động và đảm bảo chất lượng sản phẩm.
2.1. Tấm kẹp cố định
- Vị trí: Tấm kẹp cố định được lắp đặt và bắt chặt trực tiếp vào tấm cố định của máy ép nhựa.
- Chức năng: Tấm này có nhiệm vụ giữ cố định toàn bộ phần khuôn cố định, đảm bảo khuôn được định vị chính xác và chịu lực ép lớn trong quá trình phun nhựa. Đồng thời, tấm kẹp cố định giúp truyền lực kẹp từ máy ép vào khuôn một cách ổn định, hạn chế rung lắc và sai lệch vị trí..
2.2. Tấm khuôn cố định
- Vị trí: Nằm ngay phía sau tấm kẹp cố định, thuộc nửa khuôn cố định.
- Chức năng: Tấm khuôn cố định chứa một phần lòng khuôn (cavity), là nơi định hình bề mặt ngoài của sản phẩm. Ngoài ra, tấm này còn tích hợp sprue bushing, đóng vai trò dẫn nhựa nóng chảy từ vòi phun của máy ép vào hệ thống kênh dẫn bên trong khuôn.
- Vật liệu chế tạo phổ biến và lý do lựa chọn:
- Thép P20: dễ gia công, độ cứng vừa phải, phù hợp với khuôn sản xuất số lượng trung bình.
- Thép H13: có độ cứng cao, khả năng chịu nhiệt và chống mài mòn tốt, thích hợp cho khuôn sản xuất số lượng lớn và yêu cầu độ bền cao.
Việc lựa chọn vật liệu phụ thuộc vào sản lượng dự kiến, loại nhựa sử dụng và yêu cầu về tuổi thọ khuôn..
2.3. Tấm stripper
- Đây là tấm đặc trưng và quan trọng nhất trong kết cấu khuôn 3 tấm, nằm giữa tấm khuôn cố định và tấm khuôn di động. Tấm stripper chứa toàn bộ hệ thống kênh dẫn nhựa phụ.
- Chức năng chính của nó là tách cuống nhựa ra khỏi sản phẩm một cách tự động khi tấm này di chuyển trong quá trình mở khuôn. Cơ chế này thường được hỗ trợ bởi các chốt kéo hoặc các chi tiết giữ cuống nhựa chuyên biệt.
2.4. Tấm khuôn di động
- Vị trí: Nằm phía sau tấm stripper, thuộc nửa khuôn di động.
- Chức năng: Tấm khuôn di động chứa phần lõi khuôn (core), định hình mặt trong của sản phẩm. Đồng thời, tấm này là nơi lắp đặt các chi tiết của hệ thống đẩy, đảm bảo sản phẩm được giữ lại trên nửa khuôn di động để thuận lợi cho quá trình đẩy ra ngoài.
2.5. Tấm kẹp di động
- Vị trí: Được gắn cố định vào tấm di động của máy ép nhựa.
- Chức năng: Tấm kẹp di động có nhiệm vụ giữ cố định toàn bộ phần khuôn di động và truyền lực từ máy ép vào khuôn. Ngoài ra, tấm này còn đóng vai trò bảo vệ và định vị hệ thống đẩy, giúp quá trình đẩy sản phẩm diễn ra đồng đều và chính xác.
2.6. Hệ thống dẫn nhựa
Hệ thống dẫn nhựa bao gồm sprue, runner và gate. Trong cấu tạo khuôn ép nhựa 3 tấm, runner thường được bố trí trên tấm stripper. Hệ thống này có nhiệm vụ dẫn nhựa nóng chảy từ vòi phun của máy ép vào lòng khuôn.
Đặc biệt, việc bố trí runner trên tấm stripper cho phép thiết kế các kênh dẫn nhựa cân bằng hơn, rất hữu ích cho các khuôn nhiều khoang, giúp đảm bảo dòng chảy nhựa đồng đều và chất lượng sản phẩm nhất quán.
2.7. Hệ thống đẩy sản phẩm
- Mô tả: Bao gồm các chốt đẩy, tấm đẩy và lò xo hồi
- Chức năng: Sau khi sản phẩm đông cứng và khuôn mở hoàn toàn, hệ thống đẩy sẽ tác động lực từ phía sau lõi khuôn, đẩy sản phẩm ra khỏi lòng khuôn một cách đồng đều, tránh biến dạng hoặc trầy xước bề mặt.
2.8. Hệ thống làm mát
- Mô tả: Hệ thống làm mát gồm các kênh dẫn nước được gia công bên trong các tấm khuôn, bố trí gần khu vực lòng khuôn và lõi khuôn.
- Chức năng: Giúp nhựa nguội nhanh và đồng đều, rút ngắn chu kỳ ép phun, hạn chế cong vênh và đảm bảo độ ổn định kích thước của sản phẩm. Thiết kế hệ thống làm mát hợp lý là yếu tố quan trọng quyết định năng suất và chất lượng của khuôn 3 tấm.
3. Nguyên lý hoạt động của khuôn 3 tấm

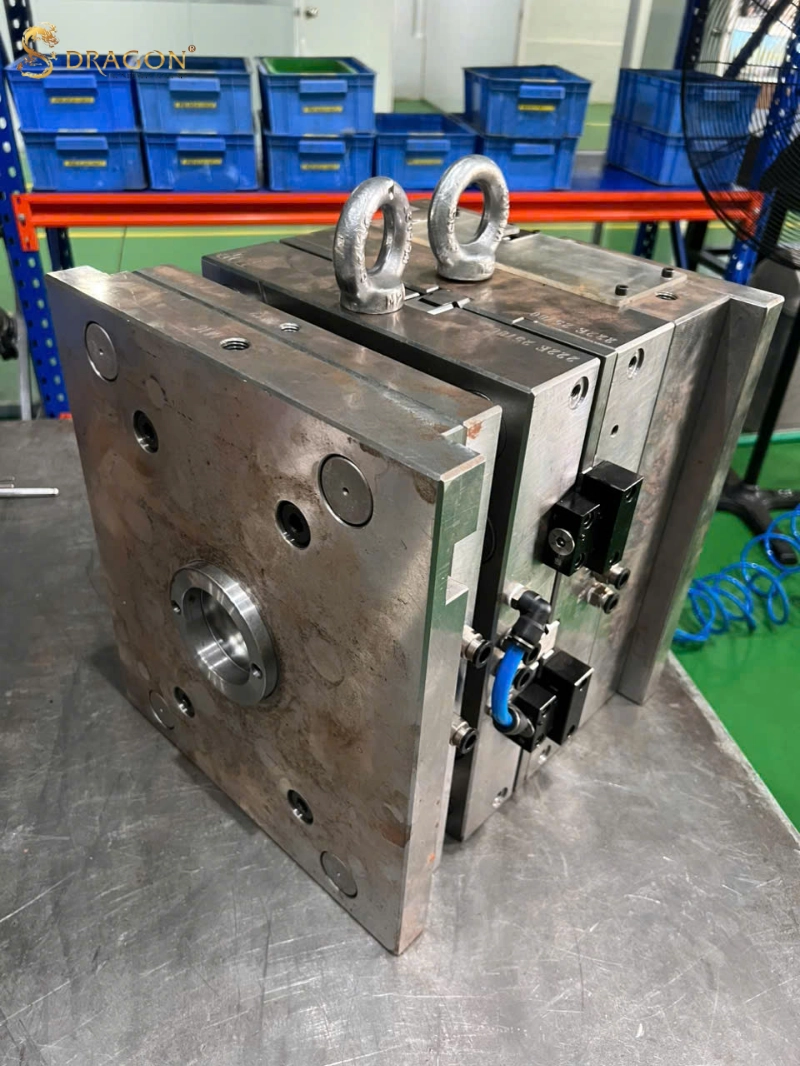

Nguyên lý hoạt động của khuôn 3 tấm
Nguyên lý hoạt động của khuôn 3 tấm bao gồm ba giai đoạn chính, được thiết kế để tối ưu hóa việc tách cuống nhựa và đẩy sản phẩm.
3.1. Giai đoạn đóng khuôn và bơm nhựa
Ở giai đoạn đầu, toàn bộ các tấm khuôn (tấm kẹp cố định, tấm khuôn cố định, tấm stripper, tấm khuôn di động và tấm kẹp di động) được đóng chặt lại dưới lực kẹp của máy ép nhựa, tạo thành lòng khuôn kín hoàn toàn.
Nhựa nóng chảy từ trục vít máy ép được bơm vào khuôn thông qua sprue bushing, sau đó chảy qua hệ thống runner và gate để điền đầy các lòng khuôn. Nhờ thiết kế đặc trưng của khuôn 3 tấm, cổng phun có thể bố trí linh hoạt tại nhiều vị trí khác nhau trên sản phẩm, đảm bảo nhựa điền đầy đồng đều và hạn chế khuyết tật.
3.2. Giai đoạn làm mát và mở khuôn lần 1
Sau khi lòng khuôn được điền đầy, nhựa bắt đầu đông cứng trong cả sản phẩm và hệ thống kênh dẫn. Hệ thống làm mát hoạt động liên tục để đảm bảo quá trình đông đặc diễn ra nhanh và đồng đều.
Khi đạt đủ thời gian làm mát, khuôn thực hiện mở khuôn lần 1. Lúc này, tấm kẹp di động và tấm khuôn di động lùi lại theo hành trình của máy ép, trong khi tấm stripper được tách ra khỏi tấm khuôn cố định nhưng vẫn chưa tách khỏi nửa khuôn di động.
Nhờ cơ chế này, cuống nhựa được giữ lại trên tấm stripper và bị tách khỏi sản phẩm tại vị trí gate.
Cơ chế giữ và tách runner:
- Chốt kéo: được lắp trên tấm stripper hoặc tấm khuôn cố định, có đầu móc hoặc bề mặt tạo ma sát để bám chặt vào runner khi khuôn mở. Khi tấm stripper di chuyển, puller pins giữ runner lại, tạo lực bẻ gãy tại gate.
- Hình dạng runner và gate: runner thường có tiết diện và vị trí thiết kế tối ưu để dễ gãy tại gate khi có lực kéo.
- Các chi tiết hỗ trợ khác: như chốt móc, bẫy runner hoặc bề mặt nhám cục bộ trên tấm stripper, giúp đảm bảo runner không bám theo sản phẩm.
Cơ chế này cho phép cuống nhựa được tách riêng hoàn toàn trước khi sản phẩm được đẩy ra.
3.3. Giai đoạn mở khuôn lần 2 và đẩy sản phẩm
Sau khi runner đã được tách ra, khuôn tiếp tục mở lần 2. Tấm khuôn di động lùi thêm một hành trình nữa, tách rời khỏi tấm stripper, để lộ sản phẩm nằm trên phần lõi khuôn.
Tiếp theo, hệ thống đẩy gồm chốt đẩy và tấm đẩy được kích hoạt, đẩy sản phẩm đã hoàn thiện ra khỏi lòng khuôn một cách đồng đều và an toàn, tránh cong vênh hoặc trầy xước bề mặt.
Phần cuống nhựa đã được tách ở giai đoạn trước sẽ rơi tự do xuống thùng chứa hoặc được thu gom riêng để tái chế, trong khi sản phẩm hoàn thiện được đưa sang công đoạn kiểm tra và đóng gói.
4. Ưu điểm và nhược điểm của khuôn 3 tấm

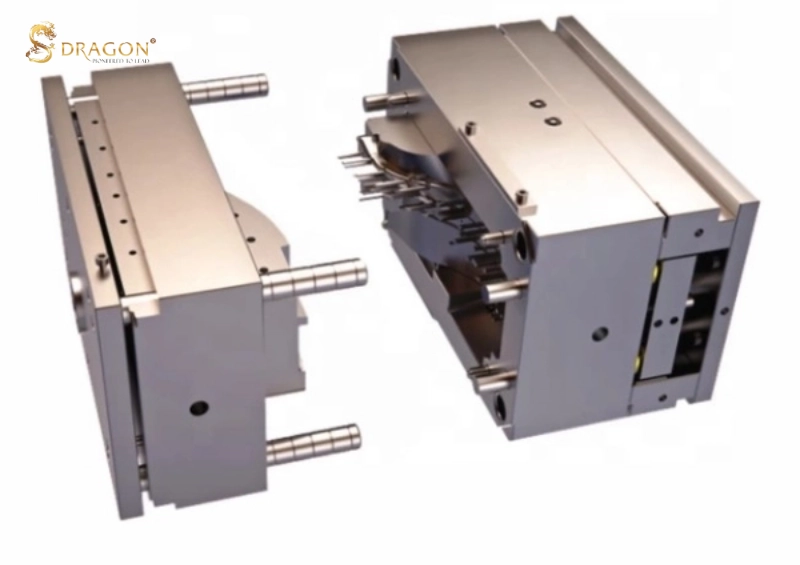

Ưu điểm và nhược điểm của khuôn 3 tấm
Việc lựa chọn khuôn ép nhựa 3 tấm cần cân nhắc kỹ lưỡng giữa các ưu điểm nổi bật và những nhược điểm tiềm ẩn.
4.1. Ưu điểm nổi bật
- Tự động tách cuống: Đây là ưu điểm lớn nhất, giúp loại bỏ công đoạn cắt cuống thủ công, tiết kiệm thời gian và chi phí gia công sau ép. Điều này đặc biệt hữu ích cho các sản phẩm như nắp chai, linh kiện điện tử nhỏ, nơi dấu vết cổng phun cần được loại bỏ hoàn toàn hoặc giảm thiểu tối đa để đảm bảo thẩm mỹ và chức năng.
- Linh hoạt vị trí cổng phun: Khuôn 3 tấm cho phép đặt cổng phun ở nhiều vị trí khác nhau trên sản phẩm, kể cả ở giữa, giúp phân phối nhựa đều hơn, giảm ứng suất nội bộ và cải thiện chất lượng bề mặt sản phẩm.
- Phù hợp cho sản phẩm phức tạp: Với khả năng kiểm soát dòng chảy và vị trí cổng phun tốt, dễ dàng tạo ra các sản phẩm có hình dạng phức tạp, yêu cầu độ chính xác cao.
- Sản xuất nhiều khoang: Thiết kế phù hợp cho các khuôn nhiều khoang, tăng năng suất sản xuất đáng kể.
- Cân bằng dòng chảy tốt hơn: Đặc biệt hữu ích cho khuôn nhiều khoang, giúp đảm bảo chất lượng đồng đều giữa các sản phẩm được tạo ra cùng lúc.
4.2. Nhược điểm cần lưu ý
- Chi phí chế tạo cao hơn: Do cấu tạo phức tạp, nhiều chi tiết và yêu cầu độ chính xác cao trong gia công, chi phí ban đầu để chế tạo khuôn 3 tấm thường cao hơn so với khuôn 2 tấm.
- Thời gian chu kỳ có thể dài hơn: Việc có hai lần mở khuôn để tách cuống và đẩy sản phẩm có thể làm tăng nhẹ thời gian chu kỳ ép so với khuôn 2 tấm.
- Bảo trì phức tạp hơn: Kết cấu với nhiều bộ phận chuyển động đòi hỏi kỹ thuật cao hơn trong vận hành và bảo dưỡng để đảm bảo hoạt động ổn định.
- Kích thước khuôn lớn hơn: Do có thêm tấm stripper, khuôn 3 tấm thường có kích thước lớn hơn, tốn không gian hơn trên máy ép nhựa.
5. Ứng dụng của khuôn 3 tấm trong sản xuất công nghiệp

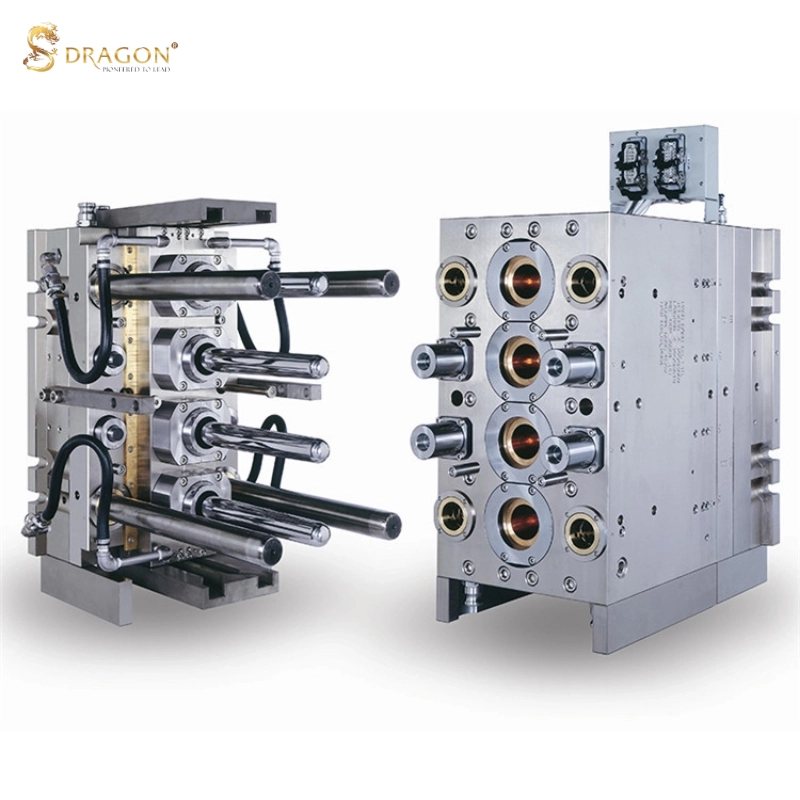

Ứng dụng của khuôn 3 tấm trong sản xuất công nghiệp
Nhờ những ưu điểm vượt trội, khuôn 3 tấm được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi sự chính xác và hiệu quả cao.
5.1. Các ngành công nghiệp chính
- Phụ tùng ô tô: Được sử dụng để sản xuất các chi tiết nhỏ, chính xác cao như nút bấm trên bảng điều khiển, vỏ cảm biến, các linh kiện ô tô phức tạp, nơi yêu cầu bề mặt hoàn thiện cao và không có dấu vết cổng phun.
- Điện tử và thiết bị thông minh: Các sản phẩm như vỏ điện thoại, linh kiện bên trong thiết bị điện tử, đầu nối, nút bấm đòi hỏi độ chính xác cao và số lượng lớn thường được sản xuất bằng khuôn ép nhựa 3 tấm.
- Thiết bị y tế: Các bộ phận của thiết bị y tế dùng một lần, vỏ thiết bị chẩn đoán, linh kiện có yêu cầu vệ sinh và độ chính xác cực cao là những ứng dụng lý tưởng cho khuôn 3 tấm.
- Hàng tiêu dùng: Nắp chai, hộp đựng mỹ phẩm, đồ chơi chi tiết cũng là những sản phẩm đồ gia dụng hưởng lợi từ công nghệ này.
5.2. Loại sản phẩm phù hợp
Khuôn 3 tấm đặc biệt phù hợp với các loại sản phẩm có yêu cầu về bề mặt thẩm mỹ cao, không muốn có dấu vết cổng phun. Ngoài ra, những sản phẩm có hình dạng phức tạp, khó định vị cổng phun bằng khuôn 2 tấm, hoặc sản phẩm cần sản xuất số lượng lớn với độ đồng đều cao giữa các khoang cũng là ứng dụng lý tưởng.
SDragon chuyên cung cấp giải pháp chế tạo khuôn 3 tấm và sản xuất ép nhựa cho các linh kiện này. Chúng tôi đảm bảo độ chính xác cao và khả năng sản xuất số lượng lớn, phục vụ các yêu cầu khắt khe của ngành ô tô, điện tử, và thiết bị y tế.
6. SDragon: Chuyên gia chế tạo khuôn 3 tấm và sản xuất ép nhựa quy mô lớn

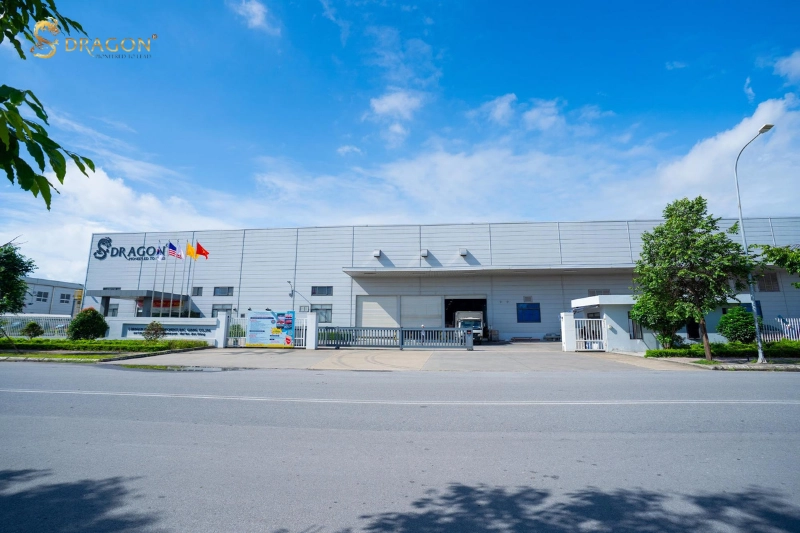

SDragon: Chuyên gia chế tạo khuôn 3 tấm và sản xuất ép nhựa quy mô lớn
SDragon tự hào là đơn vị hàng đầu trong việc cung cấp các giải pháp khuôn ép nhựa tiên tiến, đặc biệt là khuôn 3 tấm, đáp ứng nhu cầu sản xuất công nghiệp quy mô lớn.
6.1. Năng lực thiết kế và chế tạo khuôn 3 tấm chuyên biệt
SDragon sở hữu đội ngũ kỹ sư giàu kinh nghiệm, chuyên sâu trong thiết kế khuôn 3 tấm và chế tạo khuôn mẫu, tối ưu hóa cho từng loại sản phẩm.
Chúng tôi sử dụng các phần mềm thiết kế và mô phỏng hiện đại như CAD/CAM/CAE (ví dụ: SolidWorks, NX, Moldflow) để đảm bảo độ chính xác, hiệu quả và khả năng sản xuất của khuôn ngay từ giai đoạn thiết kế. Năng lực này cho phép chúng tôi xử lý các yêu cầu kỹ thuật phức tạp, dung sai chặt chẽ, mang lại sản phẩm chất lượng cao nhất.
6.2. Quy trình sản xuất ép nhựa tự động, độ chính xác cao
Với hệ thống máy ép nhựa hiện đại, tự động hóa cao, SDragon đảm bảo chất lượng sản phẩm đồng đều và ổn định. Chúng tôi áp dụng quy trình kiểm soát chất lượng nghiêm ngặt ở từng giai đoạn sản xuất, từ nguyên liệu đầu vào đến thành phẩm cuối cùng.
SDragon đặc biệt nhấn mạnh khả năng sản xuất ép nhựa các chi tiết nhỏ, phức tạp với độ chính xác cao, đáp ứng tiêu chuẩn của các ngành công nghiệp đòi hỏi khắt khe nhất.
6.3. Cam kết chất lượng và số lượng lớn
SDragon có khả năng sản xuất từ vài chục nghìn đến vài triệu sản phẩm mỗi năm, đáp ứng nhu cầu sản xuất công nghiệp quy mô lớn của các đối tác. Chúng tôi tập trung vào các đơn hàng công nghiệp, không nhận khách hàng sỉ nhỏ lẻ, nhằm đảm bảo nguồn lực và chất lượng tốt nhất cho các đối tác lớn, chiến lược.
6.4. Đối tác tin cậy cho các doanh nghiệp công nghiệp
SDragon cung cấp giải pháp toàn diện từ thiết kế khuôn, chế tạo khuôn 3 tấm, đến sản xuất ép nhựa và lắp ráp. Với kinh nghiệm phục vụ các ngành công nghiệp đòi hỏi tiêu chuẩn cao như ô tô, điện tử, và thiết bị y tế, chúng tôi cam kết mang lại sự tin cậy và hiệu quả cho mọi dự án.
Khuôn 3 tấm là một giải pháp công nghệ tiên tiến, đóng vai trò then chốt trong việc sản xuất các linh kiện nhựa phức tạp, đòi hỏi độ chính xác cao và số lượng lớn. Khả năng tự động tách cuống, linh hoạt vị trí cổng phun và phù hợp với khuôn nhiều khoang đã khẳng định vị thế của khuôn ép nhựa 3 tấm trong ngành công nghiệp hiện đại. Mặc dù có chi phí chế tạo cao hơn và chu kỳ sản xuất có thể dài hơn, những lợi ích về chất lượng sản phẩm và hiệu quả sản xuất mà nó mang lại là không thể phủ nhận.
SDragon, với năng lực chuyên sâu trong thiết kế và sản xuất ép nhựa quy mô lớn, sẵn sàng trở thành đối tác tin cậy của quý doanh nghiệp. Chúng tôi mời các doanh nghiệp có nhu cầu về chế tạo khuôn 3 tấm và sản xuất ép nhựa quy mô công nghiệp liên hệ với SDragon để được tư vấn và hợp tác, đảm bảo chất lượng và hiệu quả sản xuất khuôn ép nhựa tối ưu cho các dự án của mình.
